9.17.6. Дополнительный теплообменник

ОБЩИЕ СВЕДЕНИЯ

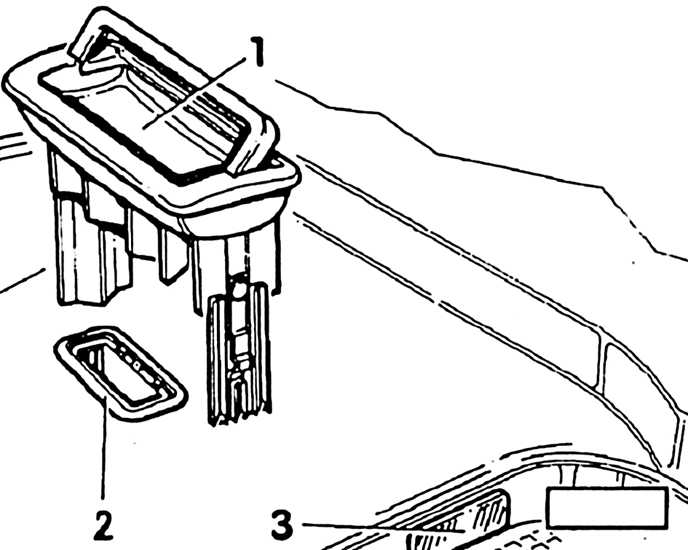

Снятие дополнительного моторчика и радиатора отопителя

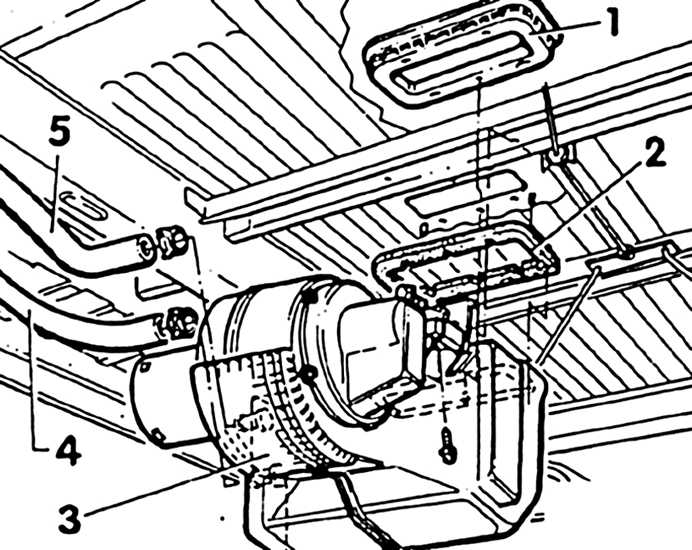

9.17.6 Дополнительный теплообменник Volkswagen Transporter

1. Решетка, в салоне

2. Прокладка

3. Дополнительный радиатор

4. Подача охлаждающей жидкости

5. Возврат охлаждающей жидкости

Дополнительный радиатор отопителя находится под днищем машины на высоте раздвижной двери. Работа аналогична переднему отоплению: моторчик всасывает чистый воздух (сбоку над подножкой рядом с раздвижной дверью) через решетку.

Воздух через теплообменник, омываемый горячей охлаждающей жидкостью, и дефлектор подается в заднюю часть салона. Приток охлаждающей жидкости в радиатор регулируется клапаном, управляемым гибким тросиком.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слить охлаждающую жидкость (см. подраздел 2.16.3).
2. Отсоединить штекер от моторчика отопителя.
3. Снять соединительные шланги вблизи радиатора (3), ослабив вначале хомуты и пережав шланги подходящими зажимами, чтобы не вытекала охлаждающая жидкость (см. рис. Снятие дополнительного моторчика и радиатора отопителя).
	4. Вынуть дефлектор (1) в салоне. Вынуть уплотнитель (2).
5. Вывинтить винты крепления радиатора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Привинтить радиатор и установить дефлектор.

2. Подсоединить и закрепить хомутами шланги охлаждающей жидкости.

3. Долить охлаждающую жидкость и выпустить воздух из системы охлаждения (см. подраздел 2.16.3).

Предупреждение радиатора, заменить охлаждающую жидкость в любом случае.
