9.15. Задняя банкетка для сидения
Задняя банкетка занимает всю ширину машины. У машин с двух-кабинным исполнением
под банкеткой находится ящик для инструмента. В этом случае можно снять только
саму поверхность сидения.

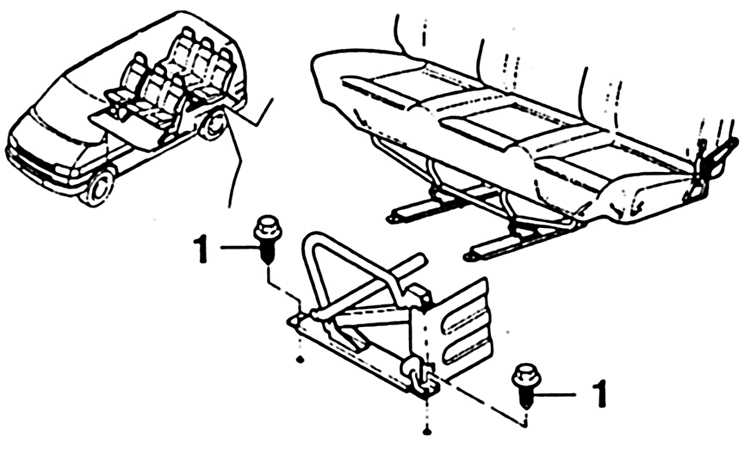

Снятие нормальной банкетки для сидения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Расстопорить спинку банкетки
и откинуть на сидение. |
| 2. Расстопорить банкетку и опрокинуть
вперед, теперь видны винты крепления. |
|
3. Вывинтить шестигранные винты
(1) и вынуть трехместную банкетку из машины. |
|
Установка
Установка проводится в порядке обратном снятию.
Предупреждение
винты затягивать моментом 35 Н·м.

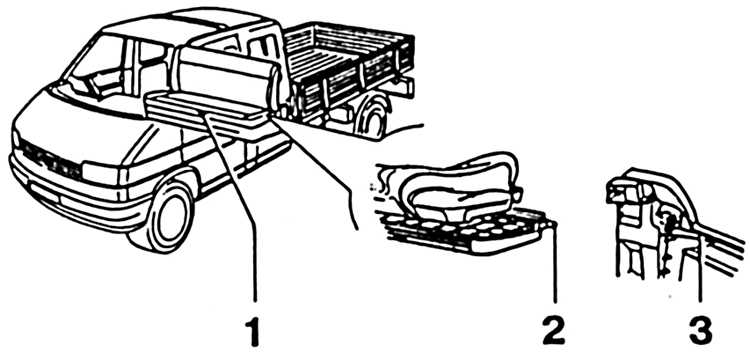

Снятие банкетки для сидения с машины двухкабинного исполнения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Расстопорить заднюю банкетку
(1) стопорным рычагом и поднять ее вверх. |
| 2. Вытянуть банкетку вперед до
упора. |
| 3. Приподнять банкетку с одной
стороны до тех пор, пока направляющие цапфы (2) не войдут в верхнюю
кулису. В этом положении банкетка прижата к наружней стороне машины. |
 |
4. Вынуть вверх противоположную
сторону банкетки из кулисы консоли сидения и вынуть банкетку по диагонали
из консоли сидения (3). |
|
