2.19.2. Замена пружинных пластин
Дизельный двигатель
Если снятую пружинную пластину (крепления передней выхлопной трубы и выхлопного
коллектора) необходимо ослабить и растянуть новую для установки, то делается это
в тисках следующим образом.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Ослабление |
| 1. Расположить пружинную пластину
на тиски так, чтобы клин ударной стороной находился в 15 мм растворе
губок тисков. |
| 2. Выбить осторожно клин пластмассовым
молоточком вниз. |
| Растяжение |
|
3. Расположить пружинную пластину
на открытых на 15 мм губках тисков так как показано на рисунке. |
4. Длинный клин VW-3140A/1 или HAZET
2586N-1 вбить пластмассовым молоточком в пружинную пластину до упора.
При этом губки тисков должны быть разведены примерно на 15 мм.

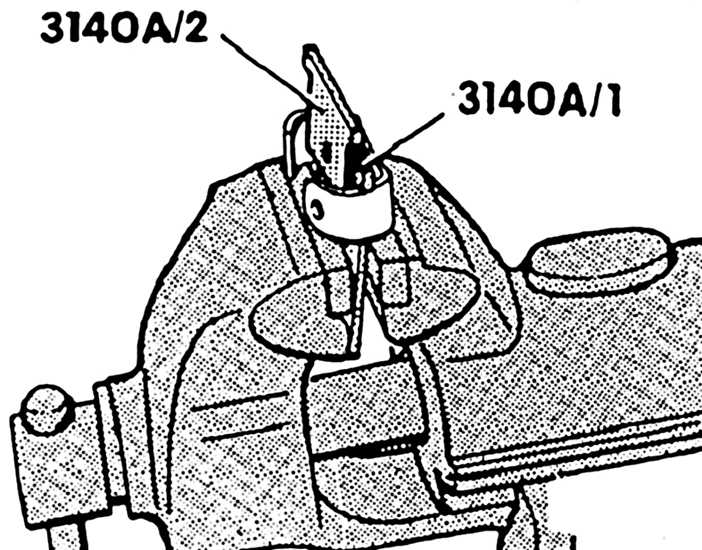

Предупреждение
пластину с длинным клином из-за плохого доступа не установить, вбить
рядом с длинным короткий клин 3140А/2 (HAZEN: 2586N-2). Затем перевернуть
пружинную пластину и выбить длинный клин, в то время как короткий
клин останется на месте. Обратить внимание на то, чтобы после выбивания
длинного клина, короткий клин лежал на одной из губок тисков.
|
|
