2.14.4. Проверка трансформатора высокого напряжения
Трансформатор высокого напряжения находится в моторном отсеке слева под ограждением
перед аккумуляторной батареей, трансформатор включает в себя катушку зажигания,
прибор выключения и конечную ступень мощности, которые находятся в одном корпусе.
4- и 5-цилиндровый двигатель
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоединить соединительный
штекер и провод высокого напряжения от трансформатора. |
Проверка сопротивления первичной обмотки
катушки зажигания |
|

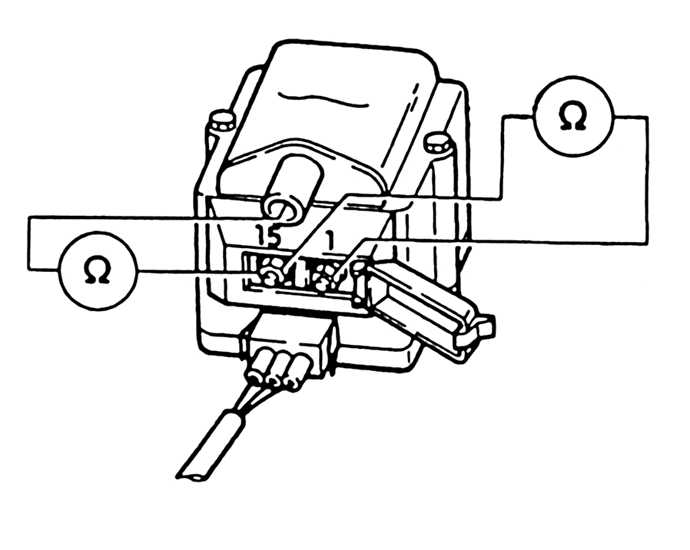

2. Подсоединить омметр к клеммам
1 и 15. |
3. Требуемое значение: 0,5–0,7
Ом. |
4. Если полученное значение не соответствует
требуемому, трансформатор заменить. |
Проверка сопротивления вторичной обмотки
катушки зажигания |
5. Подсоединить омметр к клеммам
15 и 4. |
6. Требуемое значение: 3–4 кОм. |
7. Если полученное значение не соответствует
требуемому, трансформатор заменить. |
|

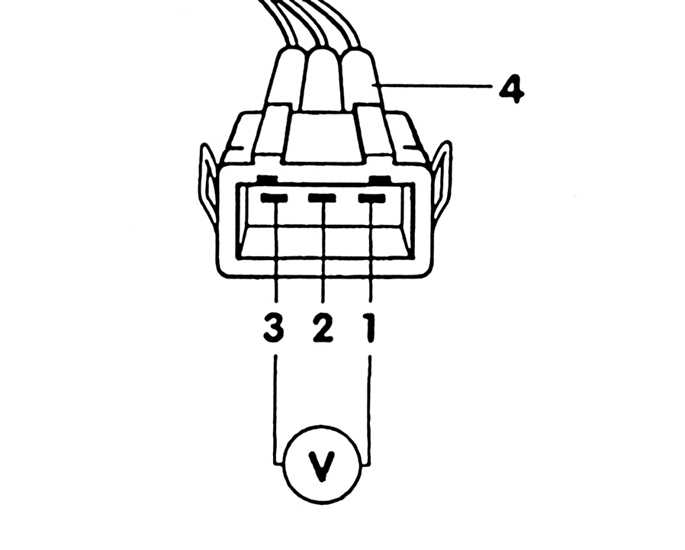

8. Подсоединить вольтметр к контактам
1 и 3 (-) штекера (4). |
9. Включить зажигание. Требуемое
значение: напряжение аккумуляторной батареи 12–14 В. При необходимости
устранить обрыв в проводке согласно электросхеме. |
10. Выключить зажигание, отсоединить
вольтметр. |
Проверка работы |
11. Отсоединить штекер клапана холодного
запуска и многоконтактное соединение впрыскивающих клапанов. |
|

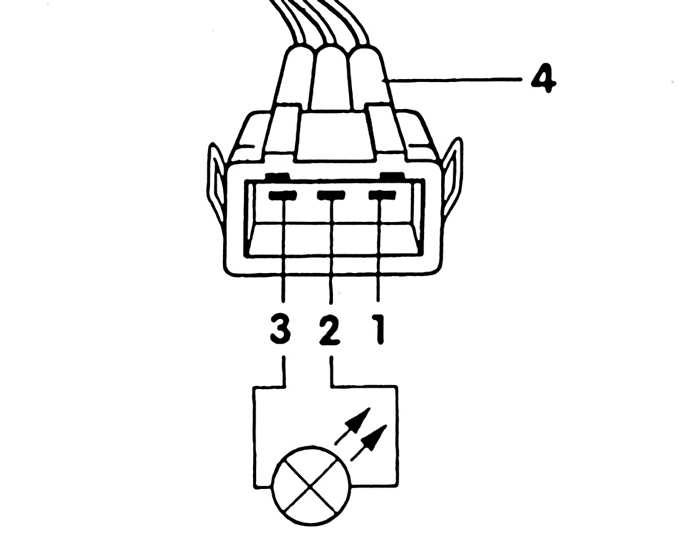

12. Подсоединить диодный индикатор
к контактам 2 и 3 штекера (4). |
Предупреждение
проверки не касаться рукой подсоединенных частей трансформатора
высокого напряжения и проводов индикатора.
|
13. Включить стартер. |
14. Светодиод должен мигать. |
15. В противном случае проверить
датчик Холла. |
16. Если неисправность обнаружена
не будет, очевидно, неисправен прибор управления Digifant. |
17. Выключить зажигание. |
18. Подсоединить тройной штекер
к трансформатору. |
|
Только 4-цилиндровый двигатель
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Подсоединить вольтметр к клеммам 1 и 15
трансформатора. |
2. Включить зажигание. |
3. Требуемое значение: не менее 2 В, спустя
1–2 сек должно упасть до 0 В. В противном случае трансформатор заменить. |
4. Подсоединить штекер к клапану холодного запуска
и многоконтактному соединению впрыскивающих клапанов. |
|
