2.12. Клиновой ремень
2.12.1. Клиновой ремень генератора или генератора и водяной
помпы
Предупреждение
и с целью облегчения доступа иногда требуется откидывание радиатора вперед (см.
подраздел 2.2).
Замена и натяжение
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|

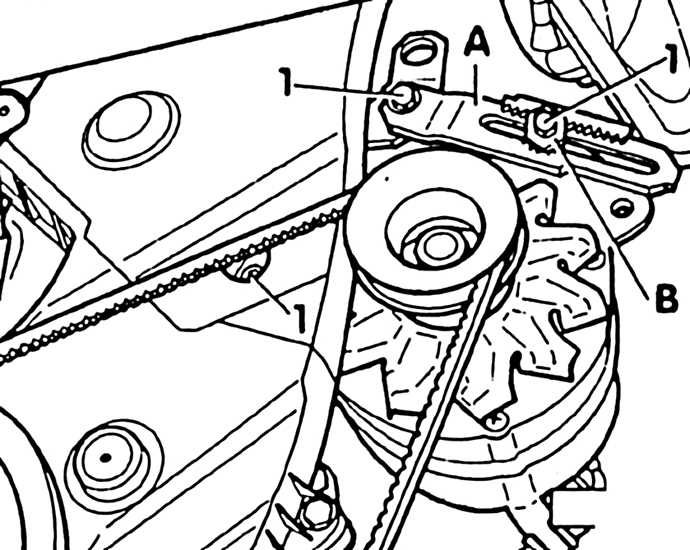

1. Ослабить винты крепления
(1) натяжной планки (А) и генератора примерно на один оборот (В –
натяжная гайка). |
Предупреждение
быть легко подвижен. Это значит, что он должен откидываться в сторону
под собственным весом.
|
| 2. Провернуть натяжную гайку (В)
влево, ослабив и сняв клиновой ремень. |
| 3. Надеть
клиновой ремень. |
| 4. Повернуть
натяжную гайку вправо и натянуть клиновой ремень. Ремень натянут правильно,
если натяжение старого ремня производится крутящим моментом 4 Н·м,
приложенным к натяжной гайке, для нового ремня – 8 Н·м. Удерживая
гайку в этом положении, зажать винт крепления 1 моментом 35 Н·м. |
Предупреждение
натяжной гайки требуется динамометрический ключ с размером накидной
насадки 22 мм. Можно воспользоваться также открытой торцевой насадкой
HAZET 2593-22 в соединении с динамометрическим ключом и сильно изогнутым
накидным ключом 13 мм.
|
| 5. Затянуть болты крепления "Генератор
на опоре" моментом 35 Н·м, а "Натяжная проушина на головке
блока цилиндров" моментом 20 Н·м. |
|
