2.10.3. Доводка седла клапана в головке блока цилиндров и доводка клапанов

ОБЩИЕ СВЕДЕНИЯ

Седла клапанов со следами износа и обгорания можно доводить до тех пор, пока выдерживается максимально допустимый размер доводки.

Если размер доводки будет превышен, то гидравлический компенсатор клапанных зазоров больше не будет работать. В этом случае необходимо заменить головку блока цилиндров.

Седла клапанов доводить до тех пор, пока не будет получено безукоризненное пятно контакта. Кольца седел клапанов могут быть заменены с помощью обычного заводского инструмента. Для доводки необходимы развертки. Так как обращение с этим инструментом требует определенных навыков, работы необходимо производить в заводских условиях.

Предупреждение клапанов имеют дополнительное сужение. При доводке строго обращать внимание на то, чтобы радиус сужения был сохранен.

Вычисление максимально допустимых размеров доводки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставить клапан и плотно прижать его к седлу.

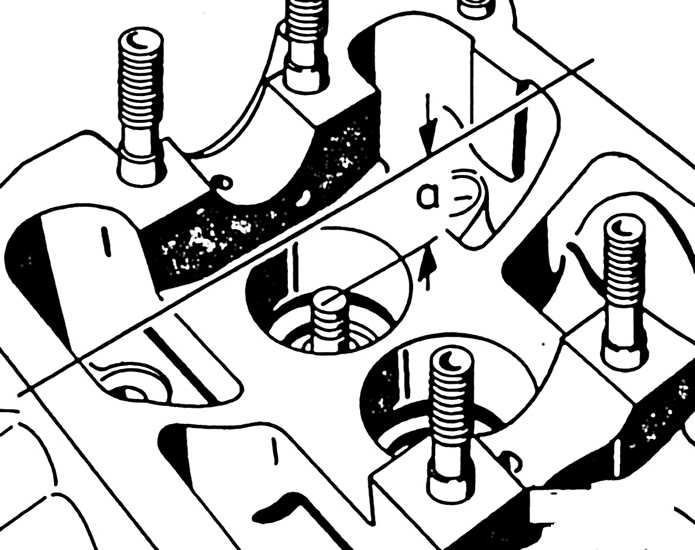

	2. Измерить расстояние (а) между концом стержня клапана и верхним краем головки блока цилиндров.
3. Для того, чтобы получить максимально допустимый размер доводки (b), необходимо вычесть минимальный размер (см. таблицу 1) измеренного расстояния (а).

Таблица 1

Тип двигателя	Минимальный размер, мм
Тип двигателя	Впускной клапан	Выпускной клапан
Бензиновый двигатель	33,80	34,10
Дизельный двигатель	35,80	36,10

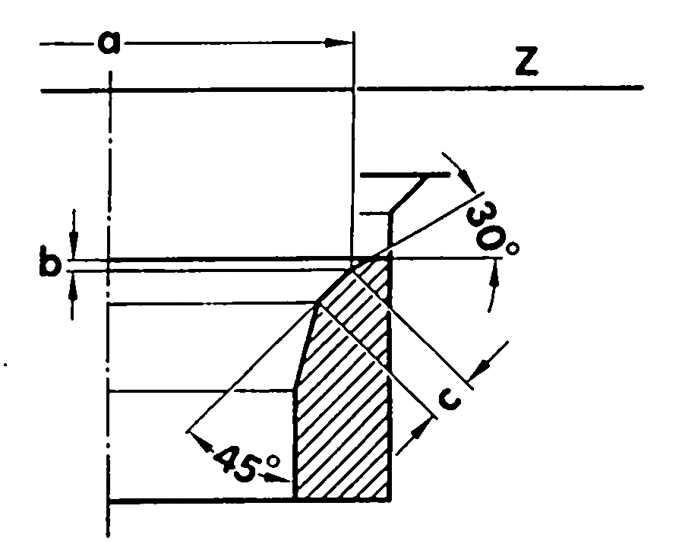

Седло впускного клапана бензинового двигателя

2.10.3 Доводка седла клапана в головке блока цилиндров и доводка клапанов Volkswagen Transporter

a. Минимальный размер
b. Максимально допустимый размер доводки (вычисляется)

z. Нижний край головки блока цилиндров
30°. Верхний угол корректировки
45°. Угол седла клапана

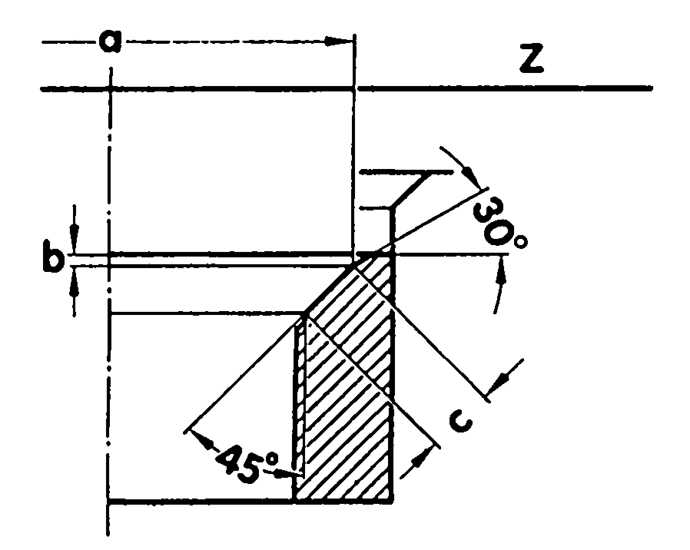

Седло выпускного клапана бензинового двигателя

a. Минимальный размер
b. Максимально допустимый размер доводки (вычисляется)

z. Нижний край головки блока цилиндров
30°. Верхний угол корректировки
45°. Угол седла клапана

Угол обработки и диаметр седла клапана

Бензиновый двигатель	Впускной клапан, мм	Выпускной клапан, мм
а	37,2	32,4
с	около 2,0	около 2,4

Угол обработки и диаметр седла клапана

Дизельный двигатель	Впускной клапан, мм	Выпускной клапан, мм
а	max 37,2 *	min 33,2 *
в	34,8	30,4
с	2,7	2,05

* наружный диаметр корректировочной фрезы

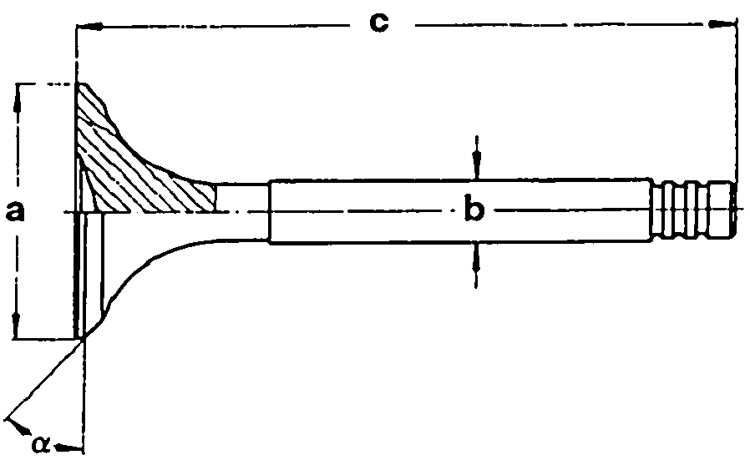

Размеры клапана

Двигатель	Впускной клапан, мм	Выпускной клапан, мм
Бензиновый двигатель	а = 40,00	а = 33,00
	b = 7,97	b = 7,95
	с = 91,00	c = 90,80
	= 45°	= 45°
Дизельный двигатель	a = 36,00	a = 31,00
	b = 7,97	b = 7,95
	с = 95,00	c = 95,00
	= 45°	= 45°

Предупреждение допускается только притирка.

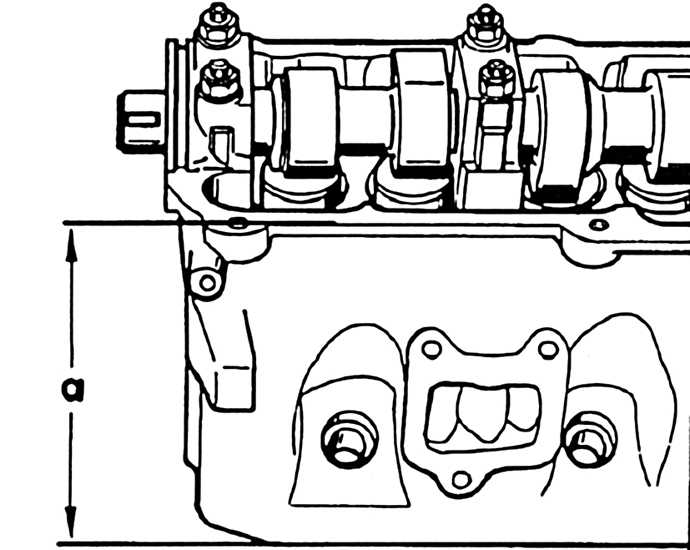

Размер головки блока цилиндров

Бензиновый двигатель: а = 132,6 мм

Предупреждение дизельного двигателя доводить нельзя.
