2.10. Клапана

2.10.1. Снятие и установка клапанов

ОБЩИЕ СВЕДЕНИЯ

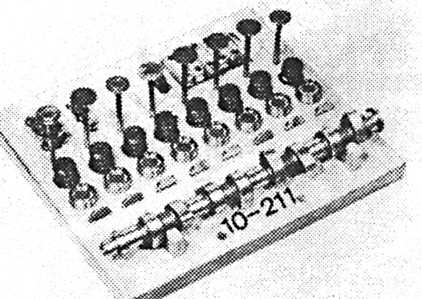

Стеллаж для деталей привода клапанов

2.10.1 Клапана Volkswagen Transporter

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять головку блока цилиндров.

Предупреждение привода клапанов будут устанавливаться снова, то они должны устанавливаться на старые места. Для того чтобы не перепутать детали рекомендуется изготовить специальный стеллаж из пенопласта (см. рис. Стеллаж для деталей привода клапанов).


2. Снять распредвал.
3. Пометить тарельчатые толкатели и снять.

Предупреждение толкатели складировать рабочей поверхностью вниз (сторона обращенная к распредвалу).

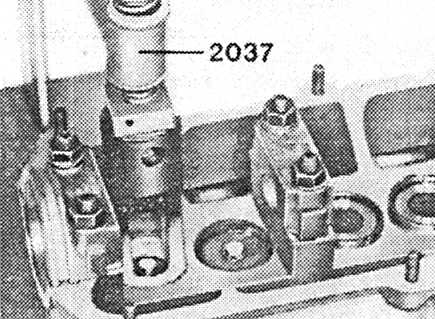

2.10.1 Клапана Volkswagen Transporter 4. Снять пружины клапанов. Для этого на заводах пользуются специальным инструментом VW-2037. Можно также снять конические сухари, клапаны и пружины с помощью обычных, имеющихся в продаже клещей для снятия пружин клапанов. Но тогда требуется дополнительное снятие впускного и выхлопного коллекторов.
5. Сжать пружины клапана и вынуть конусные сухари. Снять верхнюю тарелку пружин клапана и пружины. Вынуть клапан.
6. Вынуть маслоотражательный колпачок.

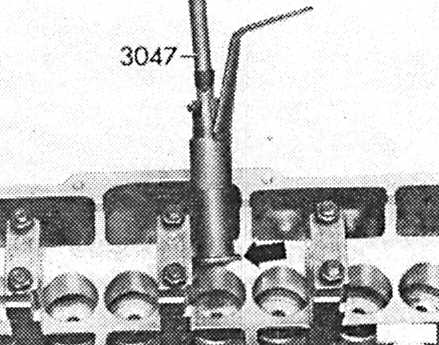

2.10.1 Клапана Volkswagen Transporter 7. Нижнюю тарелку пружины клапана (стрелка) снимать с помощью приспособления VW-3047 или HAZET 791-5/791-2.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой клапанов проверить направляющие клапанов и, при необходимости, довести или отшлифовать седла клапанов (см. подраздел 2.10.3).

Предупреждение пружин клапанов на нижнем канте отверстия под конусные сухари местами имеют очень острые края, которые могут повредить стержни клапанов (риски и т.п.). Поврежденные клапаны заменить. При необходимости, перед установкой, снять заусенцы с тарелок пружин клапанов.


2. Установить нижнюю тарелку пружин клапана.
3. Зачистить заусенцы на стержне клапана в местах прилегания конусных сухарей.
4. Из условий безопасности после демонтажа маслоотражательные колпачки заменять всегда.
5. Смазать стержень клапана тонким слоем масла и установить клапан.
6. Насадить новый маслоотражательный колпачок.

Предупреждение будет производиться без применения пластмассовой гильзы, маслоотражательные колпачки будут повреждены! В этом случае будет наблюдаться перерасход масла!


7. Установить пружины. Если пружины клапана будут заменяться, то заменять пружины парами (сразу обе).

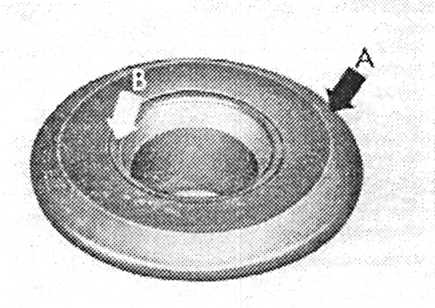

2.10.1 Клапана Volkswagen Transporter 8. Установить верхнюю тарелку пружин клапана. Тарелки пружин клапанов имеют снаружи широкую фаску (А) и фаску внутри (стрелка В).
9. Сжать пружины клещами для сжатия пружин и установить конические сухари так, чтобы они зашли в канавки клапана. Ослабить клещи и установить следующий клапан.
10. Проверить осевой зазор распредвала (см. подраздел 2.7).
11. Смазать все тарельчатые толкатели моторным маслом и установить в отверстия согласно меткам.
12. Установить распредвал (см. подраздел 2.7).
13. Заменить прокладку головки блока цилиндров. Установить головку блока цилиндров (см. подраздел 2.6.1.1).
