- всегда смазывайте любые вращающиеся или скользящие детали. Это следует делать перед сборкой (а не после того, как детали уже установлены), тогда масло попадет во все необходимые места. Особенно важно обильно смазать моторным маслом поршни, поршневые кольца и стенки цилиндров перед сборкой;
- тщательно очистите все части блока цилиндров, если была полная разборка двигателя. При частичной разборке следите за тем, чтобы внутрь разобранного двигателя или в его полости не попали инородные тела. Заткните все отверстия чистыми тряпками для того, чтобы избежать этого;
- продуйте масляные каналы сжатым воздухом. Если у вас нет такой возможности, то прочистите масляные каналы и отверстия деревянной палочкой, но ни в коем случае не делайте этого металлическими предметами.
В таблице с данными для регулировки и контроля приведены границы износа большинства подвижных деталей. Если у вас есть сомнения по поводу какой-либо детали или граница износа скоро будет достигнута, то такую деталь лучше заменить, чтобы избежать повторной разборки двигателя.
Далее описывается сборка двигателя после его полной разборки. При этом мы исходим из того, что все детали двигателя были отремонтированы или заменены в соответствии с указаниями, приведенными в следующих разделах. Кроме того, мы предполагаем, что отдельные конструктивные группы, как, например головка блока цилиндров, являются уже собранными.
Установите масляные форсунки в блок цилиндров. Затяните болты крепления форсунок моментом 10 Н·м.

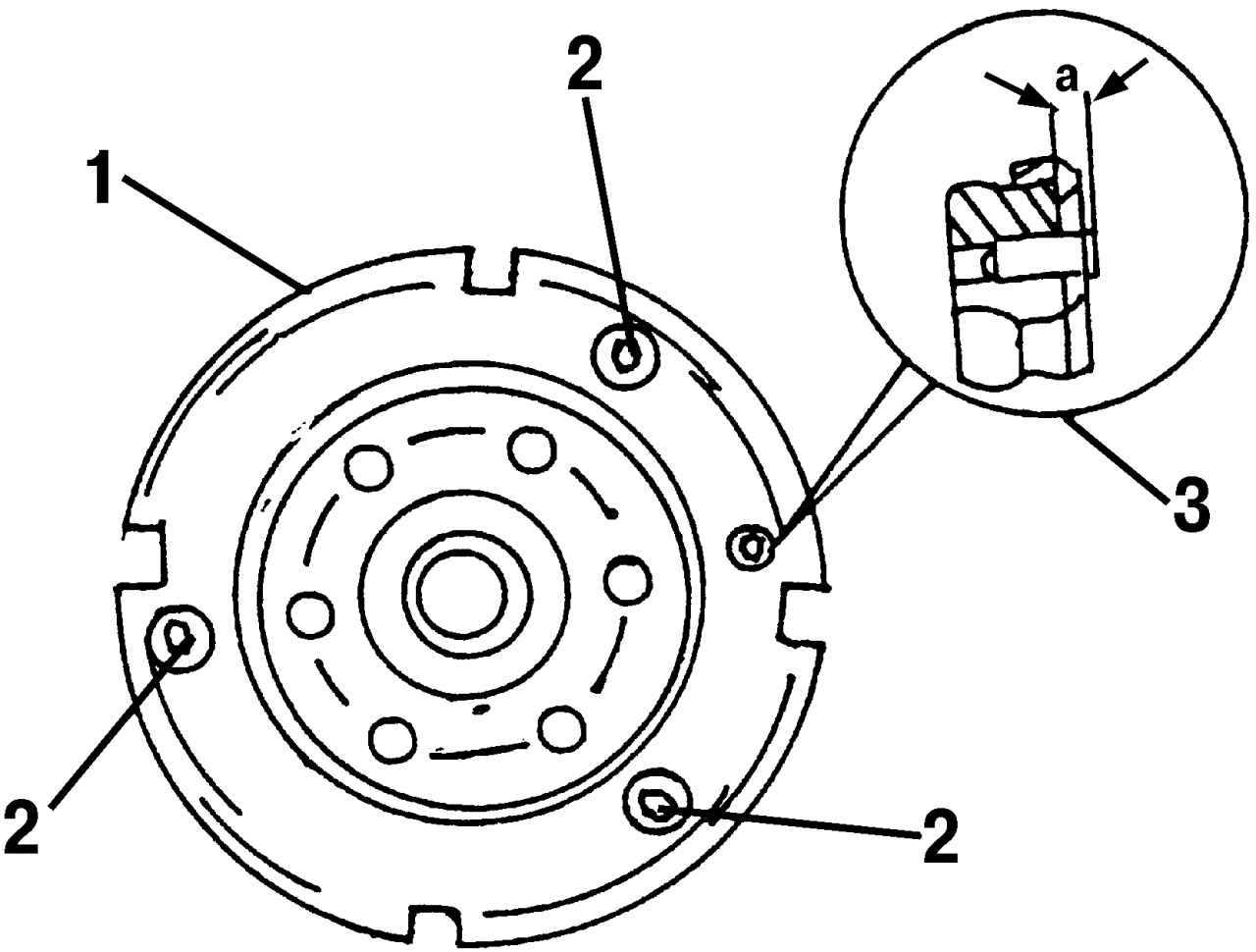

Рис. 383. Маховик: 1 — зубчатый обод; 2 — болты крепления зубчатого обода; 3 — установочный винт (должен выступать на расстояние a)
Приверните зубчатый обод датчика частоты вращения коленчатого вала. Болты следует всегда менять на новые. В коленчатый вал вставлен установочный штифт (см. рис 383), этот штифт должен на определенную величину выступать из поверхности коленчатого вала (2,5—3,0 мм). Поэтому прежде чем прикрутить зубчатый обод (моментом 10 Н·м), измерьте расстояние, на которое выступает установочный штифт.
Смажьте все рабочие поверхности подшипников коленчатого вала моторным маслом и положите вал на вложенные вкладыши подшипников. Осторожно положите коленчатый вал внутрь подшипников и установите регулировочные шайбы слева и справа от среднего подшипника. Смазочные канавки регулировочных шайб должны располагаться против опорной поверхности коленчатого вала.
Установите в блок цилиндров в соответствии с метками крышки коренных подшипников (вкладыши подшипников должны быть вставлены и хорошо смазаны) и оббейте их пластмассовым или резиновым молотком.
Вкрутите болты крышек коренных подшипников и затяните их равномерно от середины наружу моментом 65 Н·м. Из конечного положения поверните каждый болт, снова из центра наружу, еще на 90° (четверть оборота).
Предупреждение
Используйте только новые болты.
Проверьте осевой зазор коленчатого вала, как это описано в п. 17.9.1.
Установите поршни и шатуны (см. п. 17.5.5).
Впрессуйте новый сальник снаружи внутрь фланца промежуточного вала.
Смажьте опорные шейки промежуточного вала и вставьте промежуточный вал в картер. Установите новое уплотнительное кольцо во фланец вала и установите фланец. Затяните оба болта моментом 25 Н·м.

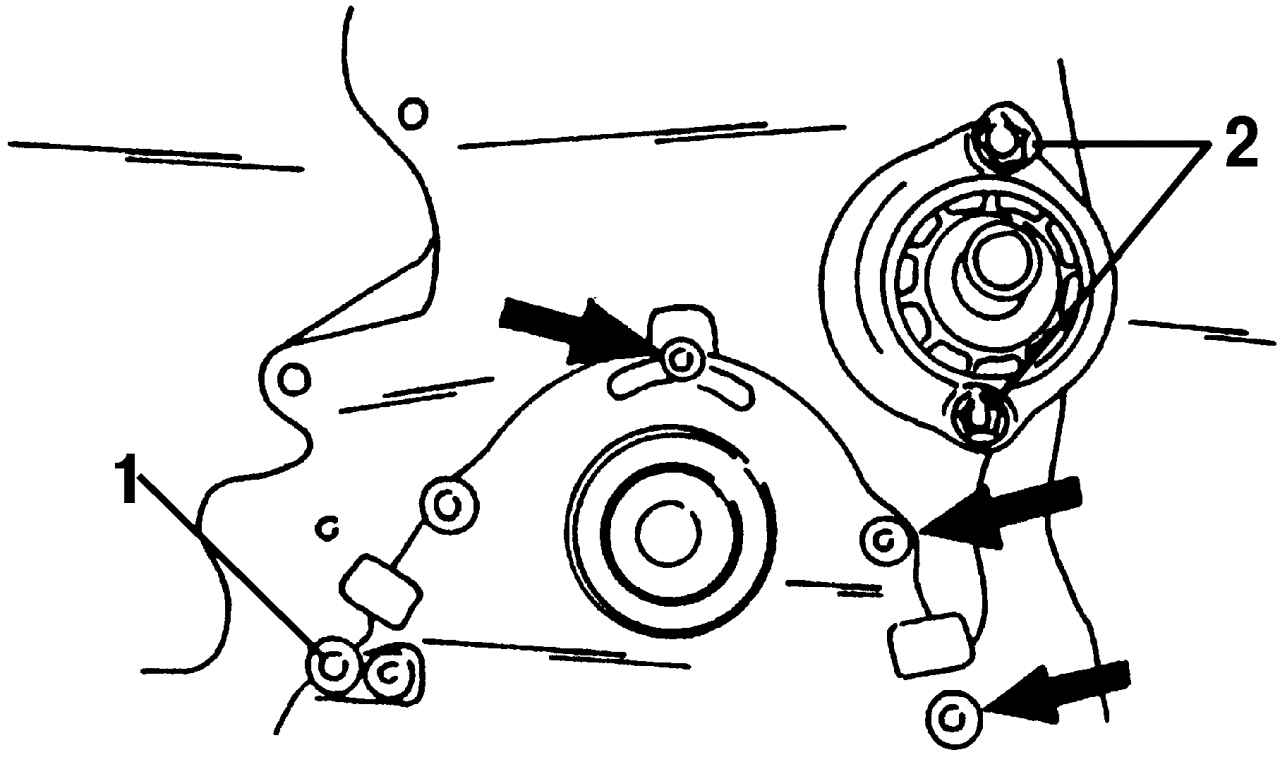

Рис. 384. Болты сальника 1 коленчатого вала и фланца 2 промежуточного вала должны быть затянуты моментом 25 Н·м
Выбейте сальник из корпуса переднего сальника. Вставьте корпус без сальника в блок цилиндров. Затяните 4 болта моментом 25 Н·м. На рис. 384 показан способ его крепления.
Установите новый передний сальник, как это описано в п. 17.9.3.

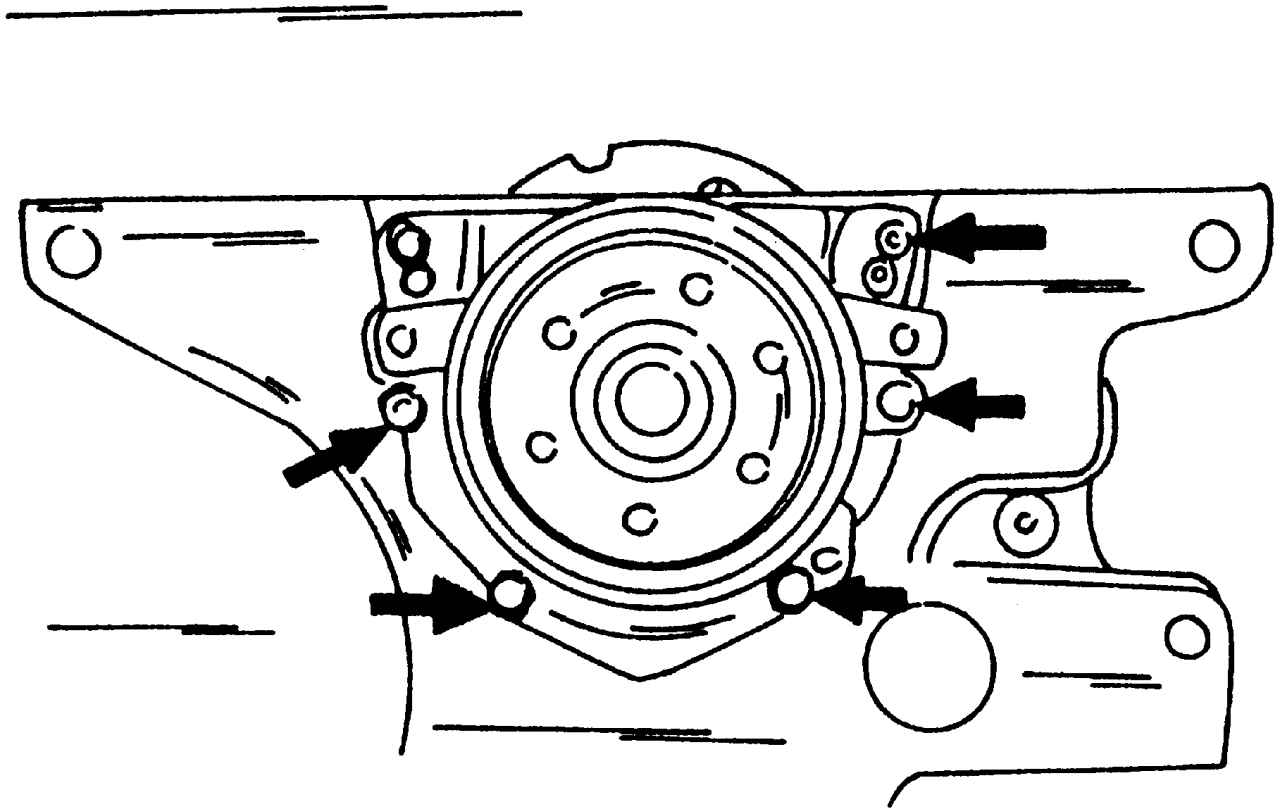

Рис. 385. Показанный фланец сальника на задней стороне двигателя необходимо менять вместе с сальником. Затяните болты (показаны стрелками) моментом 10 Н·м
После этого прикрутите корпус заднего сальника с новой прокладкой. Затяните показанные на рисунке 385 болты моментом 10 Н·м.
Предупреждение
Уплотнительное кольцо нельзя заменить раздельно — следует установить весь фланец сальника.

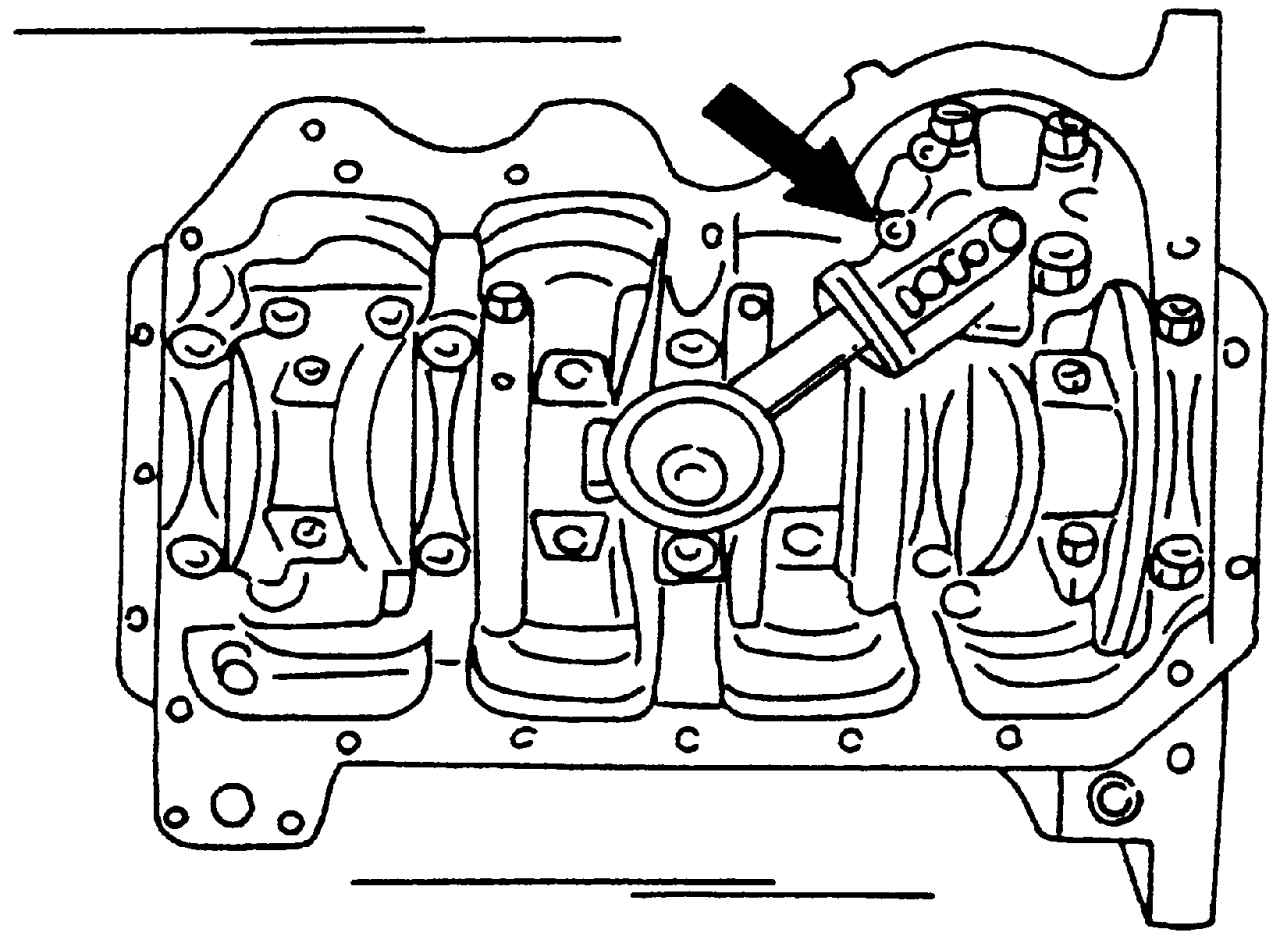

Присоедините масляный насос к нижней части картера (2 болта, 25 Н·м). На рис. 386 показаны места их крепления.
Установите масляный картер с новой прокладкой. Затяните болты по кругу моментом 20 Н·м.
Установите промежуточную пластину двигателя (3 болта, 10 Н·м).
Установите маховик. Болты следует затягивать равномерно крест-накрест моментом 60 Н·м. Из конечного положения поверните все болты еще на 90° (четверть оборота) (не используя при этом динамометрический ключ).
Предупреждение
Используйте только новые болты.
Установите сцепление, как это описано в соответствующем разделе. При этом маховик должен быть зафиксирован в неподвижном положении.
Установите зубчатое колесо коленчатого вала. Смажьте болт. Зафиксируйте коленчатый вал в неподвижном положении, не давая провернуться маховику, и затяните болт моментом 90 Н·м. Из конечного положения поверните болт еще на 90° (не используя при этом динамометрический ключ).
Предупреждение
Используйте новый болт.
Наденьте зубчатое колесо промежуточного вала на вал. На валу уже должна быть сегментная шпонка. Зафиксируйте зубчатое колесо в неподвижном положении и затяните болт моментом 45 Н·м.
Установите детали, снятые с левой стороны двигателя. Затяните датчик положения коленчатого вала моментом 10 Н·м, а соединение вентиляции картера моментом 25 Н·м.
Установите вакуумный насос с новым уплотнительным кольцом (20 Н·м).
Установите основание масляного фильтра с новой прокладкой (3 болта, 25 Н·м).

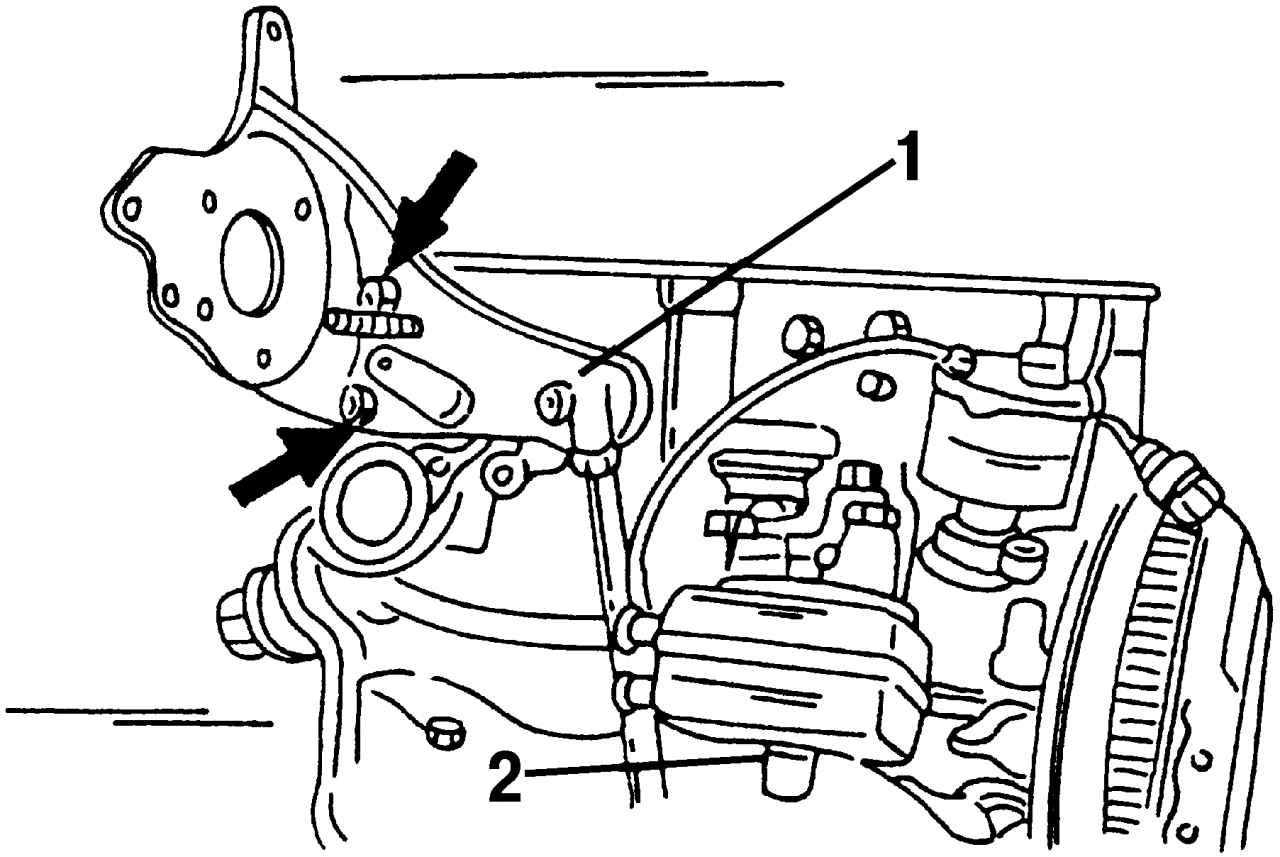

Рис. 387. Установка кронштейна 1 топливного насоса высокого давления и масляного радиатора 2
Прикрутите кронштейн 1 крепления ТНВД (рис. 387) тремя болтами. Затяните болты моментом 20 Н·м, а затем доверните еще на 90°. Установите масляный радиатор с новой прокладкой. Затяните гайку в нижней части масляного радиатора моментом 25 Н·м.

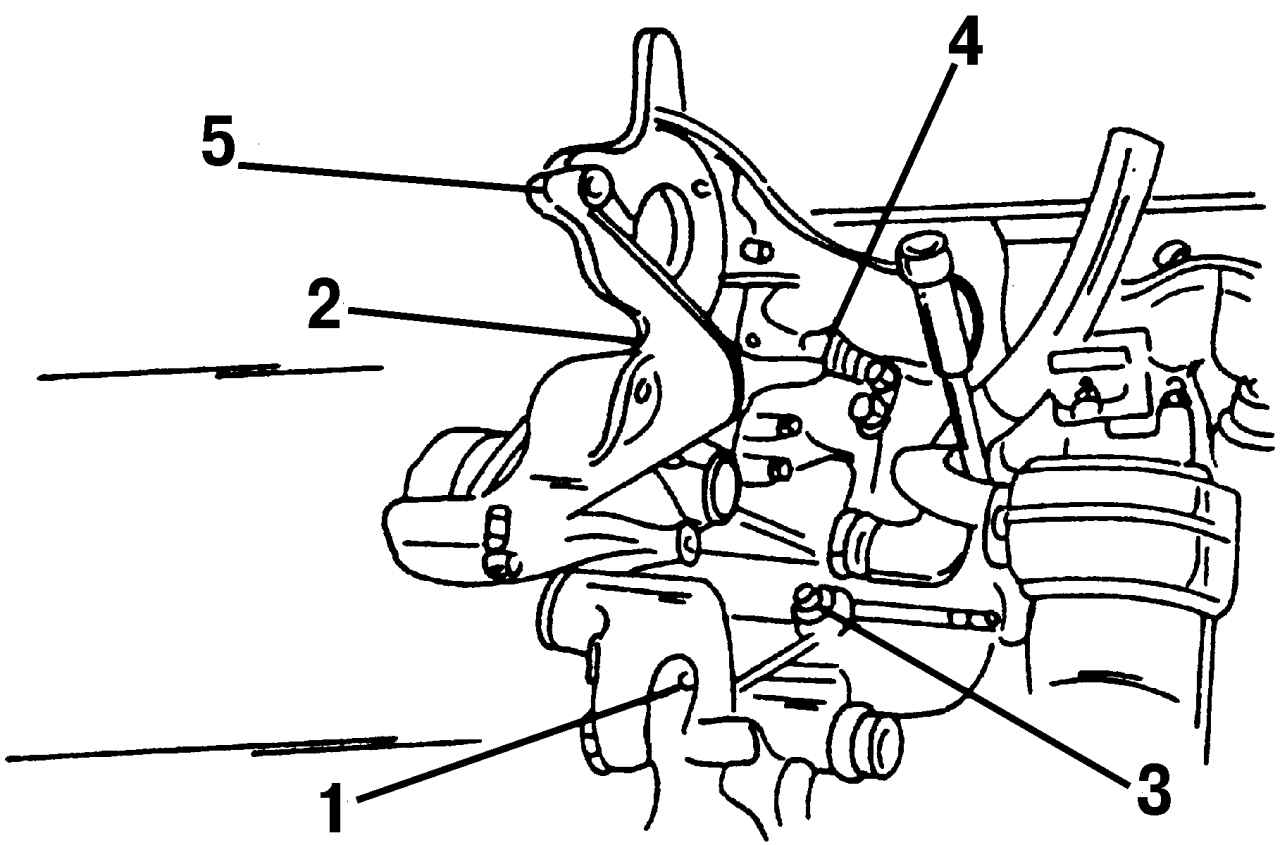

Рис. 388. Болты несущего кронштейна крепления агрегатов расположены в показанных местах, цифры указывают на порядок затяжки болтов крепления
Установите несущий кронштейн агрегатов. Замените уплотнительное кольцо блока цилиндров. Установите кронштейн на направляющие отверстия и вкрутите пять болтов. Присоедините шланг охлаждающей жидкости к масляному радиатору. При этом прикрутите также масляный фильтр (подраздел 18.3). Затяните болты несущего кронштейна агрегатов в последовательности, показанной на рис. 388, моментом 25 Н·м.
Измерьте, насколько выступают поршни (см. п. 16.3.5) и подберите прокладку головки блока цилиндров в соответствии с полученным значением измерения.
Установите головку блока цилиндров (п. 16.2.5).
Установите впускной коллектор с новой прокладкой и прикрутите его шестью болтами (25 Н·м).
Установите новые прокладки выпускной трубы таким образом, чтобы они смотрели закруглениями вверх, установите трубу вместе с турбокомпрессором и прикрутите их (25 Н·м). Установите шланг рециркуляции масла, затяните полый болт кольцевого соединения (30 Н·м) и прикрутите экран тепловой защиты (две гайки).

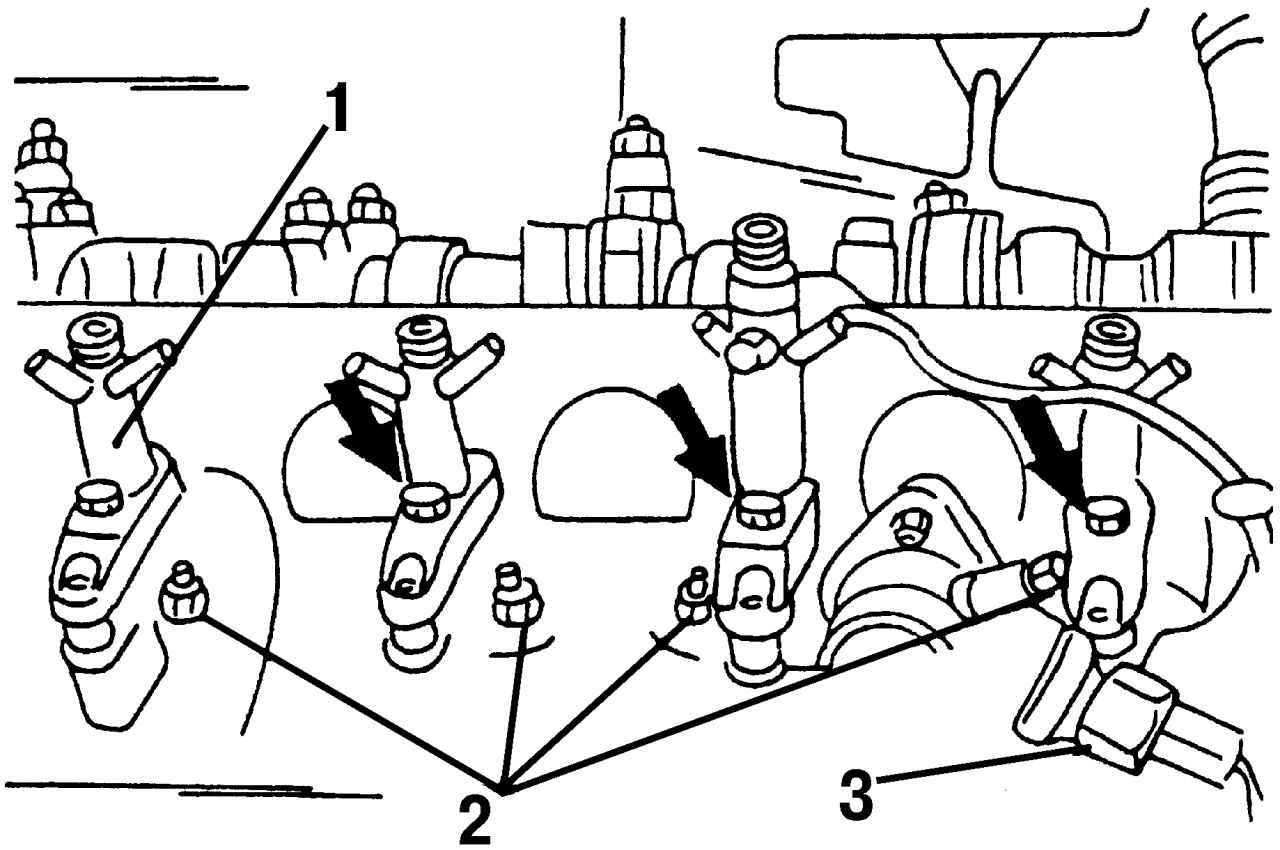

Установите форсунки вместе со спайками. Затяните спайки моментом 22 Н·м. На рис. 389 показано, где крепятся форсунки.
Вверните свечи накаливания. Затяните их моментом 15 Н·м (см. рис. 389). Подключите штекерную колодку датчика температуры охлаждающей жидкости с правой стороны.
Прикрутите электрическую шину свечей накаливания и установите шланги слива масла.

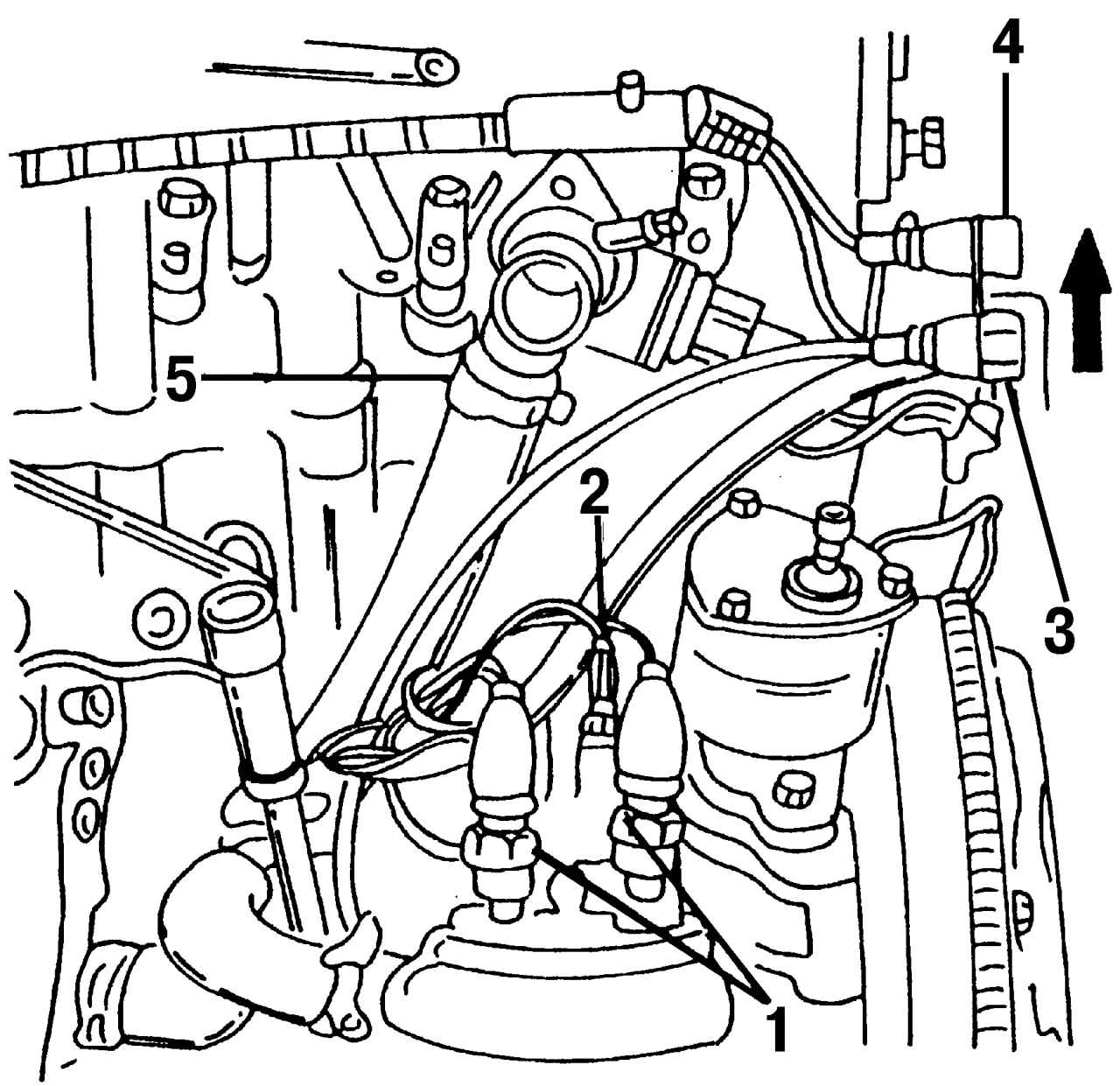

Рис. 381. Детали, которые необходимо снять: 1 — переключатель давления масла; 2 — датчик температуры масла; 3 — датчик положения коленчатого вала; 4 — датчик подъема иглы; 5 — шланг охлаждающей жидкости
Подключите все провода к датчикам (см. рис. 381). Штекерная колодка с синим/черным проводом устанавливается на синий переключатель давления масла, штекерная колодка с желтым/черным проводом устанавливается на серый переключатель давления масла.
Установите ТНВД (см. соответствующий раздел).
Установите внутреннюю защиту зубчатого приводного ремня (2 болта в головке блока цилиндров, 1 болт на топливном насосе высокого давления).
Установите зубчатое колесо ТНВД. Сначала наденьте сегментную шпонку. Зафиксируйте зубчатое колесо в неподвижном положении и затяните гайку моментом 55 Н·м. Закрутите также натяжной ролик зубчатого приводного ремня, не затягивая его окончательно.
Установите поликлиновой ремень, как это описывается в соответствующем разделе. Зафиксировав зубчатое колесо распределительного вала в неподвижном положении, затяните болт крепления моментом 45 Н·м.
Подключите трубопроводы подачи топлива к системе впрыска. Затяните накидные гайки моментом 25 Н·м. Подключите расположенную поблизости штекерную колодку.
Установите крышку головки блока цилиндров. Используйте новую прокладку. Затяните гайки моментом 10 Н·м и наденьте предохранительные колпаки. Подсоедините вентиляционный шланг. После этого установите защиту зубчатого приводного ремня теперь.
