Фольксваген Шаран. Регулировка натяжения приводного ремня агрегатов двигателя

Несмотря на то что могут быть установлены различные агрегаты и для приведения их в действие могут использоваться различные шкивы, в любом случае используется только один натяжной ролик.

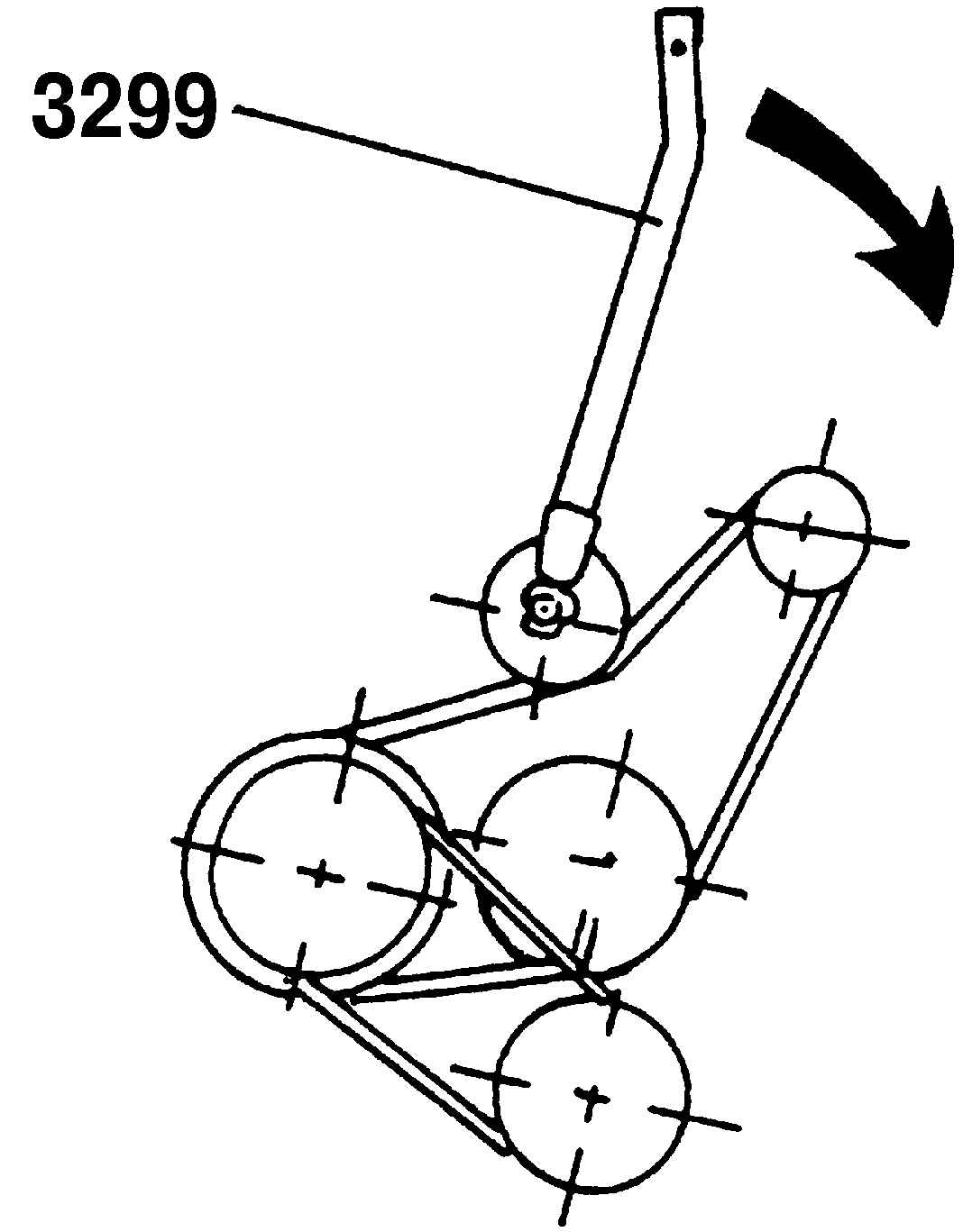

Рис. 156. Схема укладки поликлинового ремня на автомобиле без кондиционера. Чтобы ослабить натяжение ремня, поверните рычаг, установленный на натяжном ролике в направлении, показанном стрелкой

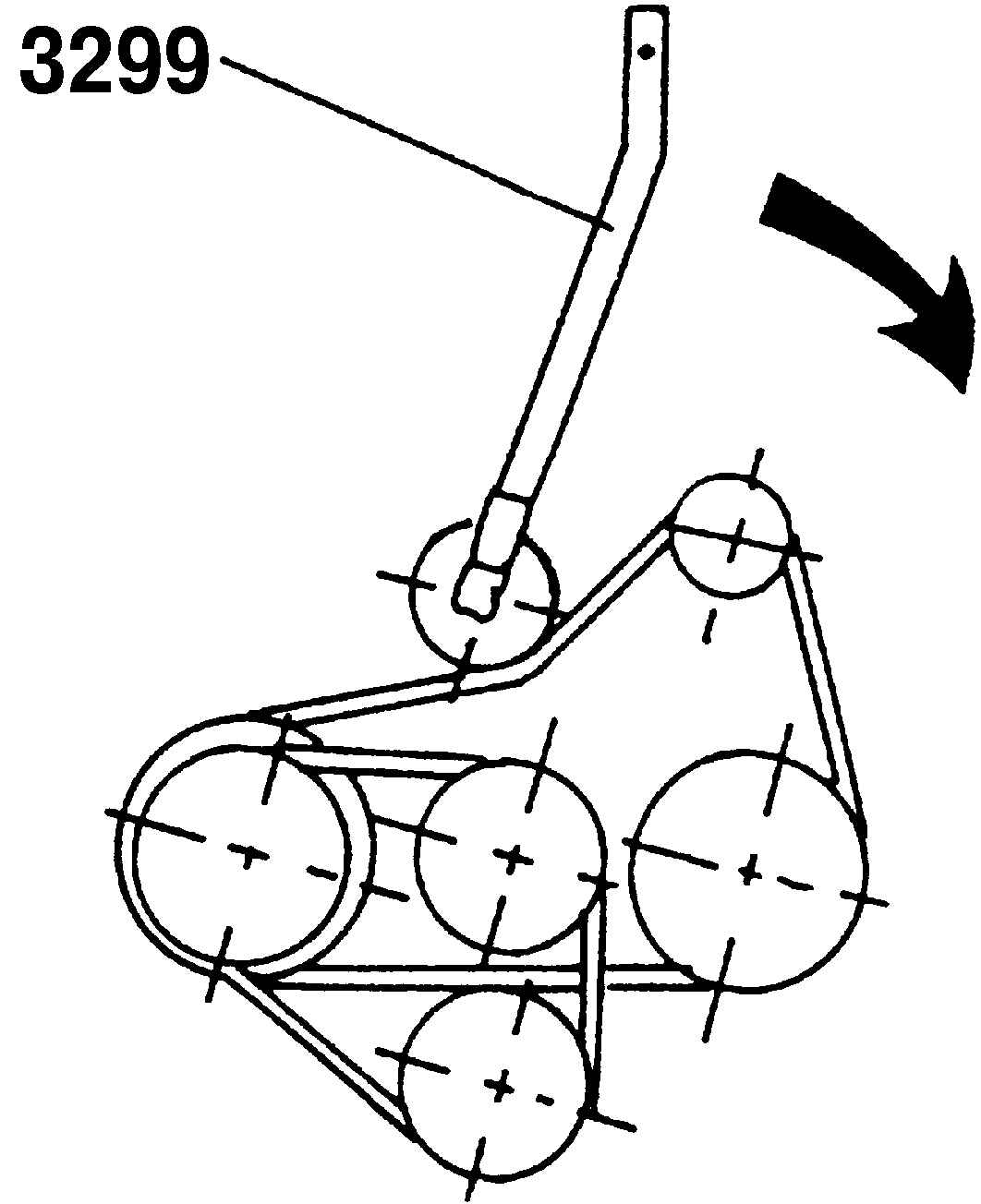

Рис. 157. Схема укладки поликлинового ремня на автомобиле с кондиционером. Чтобы ослабить натяжение ремня, поверните рычаг, установленный на натяжном ролике в направлении, показанном стрелкой

Схемы укладки поликлинового ремня на автомобиле без кондиционера и с кондиционером представлены на (рис. 156) и (рис. 157) соответственно.

Снятие поликлинового ремня выполняется следующим образом:

- пометьте направление движения поликлинового ремня. Для чего нарисуйте маркером стрелку в направлении движения. Коленчатый вал двигателя вращается по часовой стрелке, если смотреть со стороны ремня;

- рычагом 3299 (см. рис. 156 и 157) ослабьте натяжение поликлинового ремня;

- снимите поликлиновой ремень с приводного механизма насоса гидроусилителя рулевого управления;

- снимите поликлиновой ремень;

- проверьте состояние поликлинового ремня. Он не должен иметь трещин или изломов, отслоений покрытия или волокон, обтрепанных волокон, обтрепавшихся или стекловидных боковых поверхностей, масляных или жирных пятен;

- поврежденный поликлиновой ремень следует обязательно заменить.

Установка поликлинового ремня проводится следующим образом:

- поверните рычагом 3299 натяжной ролик и наденьте поликлиновой ремень на натяжной ролик и генератор (если устанавливается старый поликлиновой ремень, то соблюдайте указанное на нем направление движения);

- отпустите рычагом 3299 натяжной ролик, чтобы поликлиновой ремень натянулся.
