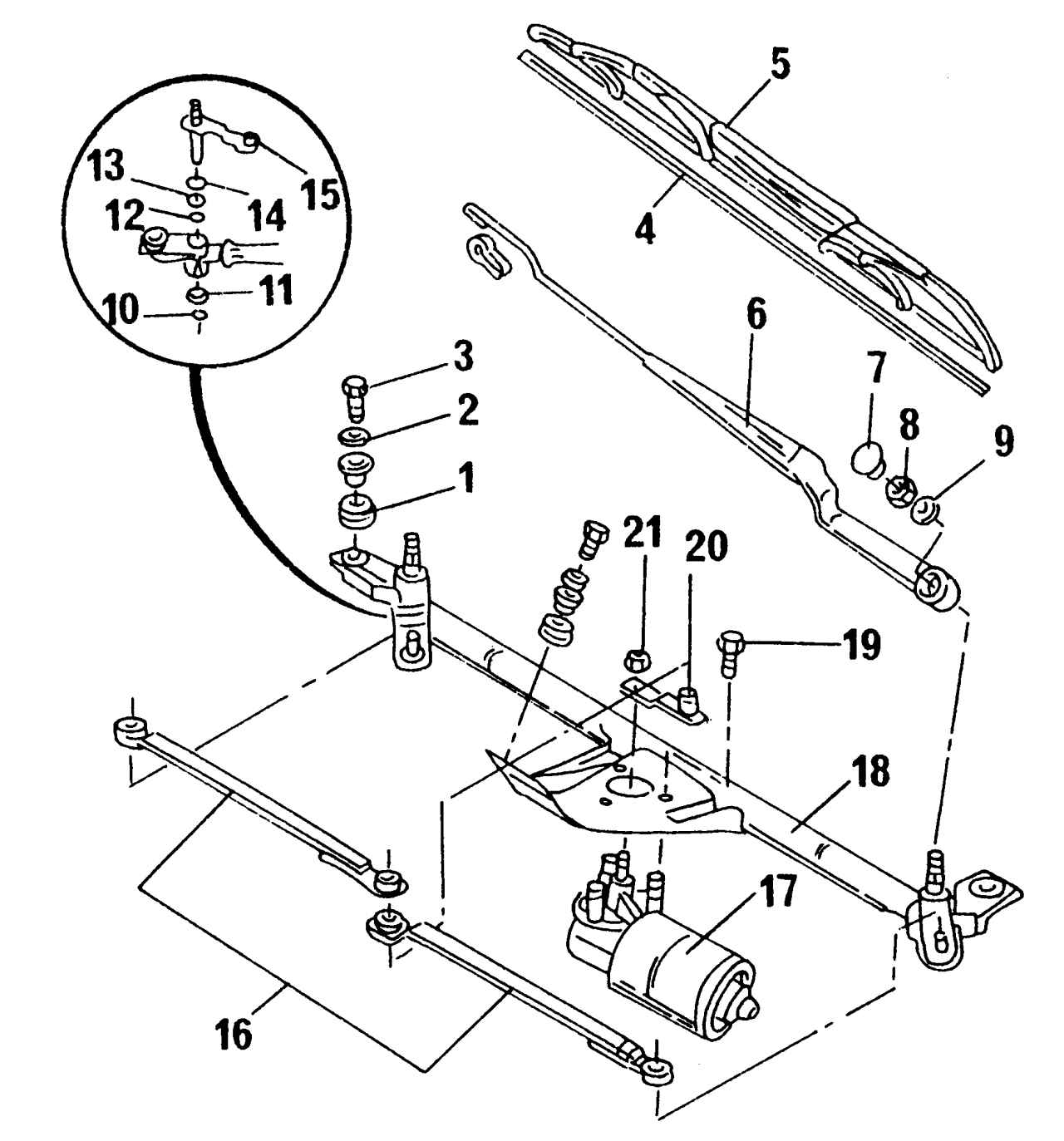

Рис. 340. Детали механизма стеклоочистителя: 1 — резиновое кольцо; 2, 9, 15 — шайбы; 3 — болт, М6, 5 Н·м; 4 — предохранительное кольцо; 5 — уплотнительное кольцо круглого сечения; 6, 8 — пружинные шайбы; 7 — соединительный рычаг; 10 — резиновая щетка; 11 — держатель щетки; 12 — рычаг щетки; 13 — колпачок; 14 — гайка, М8, 20 Н·м; 16 — гайка, М8, 20 Н·м; 17 — рычаг кривошипа; 18 — болт с шестигранной головкой, М6, 20 Н·м; 19 — кронштейн; 20 — электродвигатель; 21 — соединительные тяги
|
