Фольксваген Поло (94+ года). Регулировка света фар

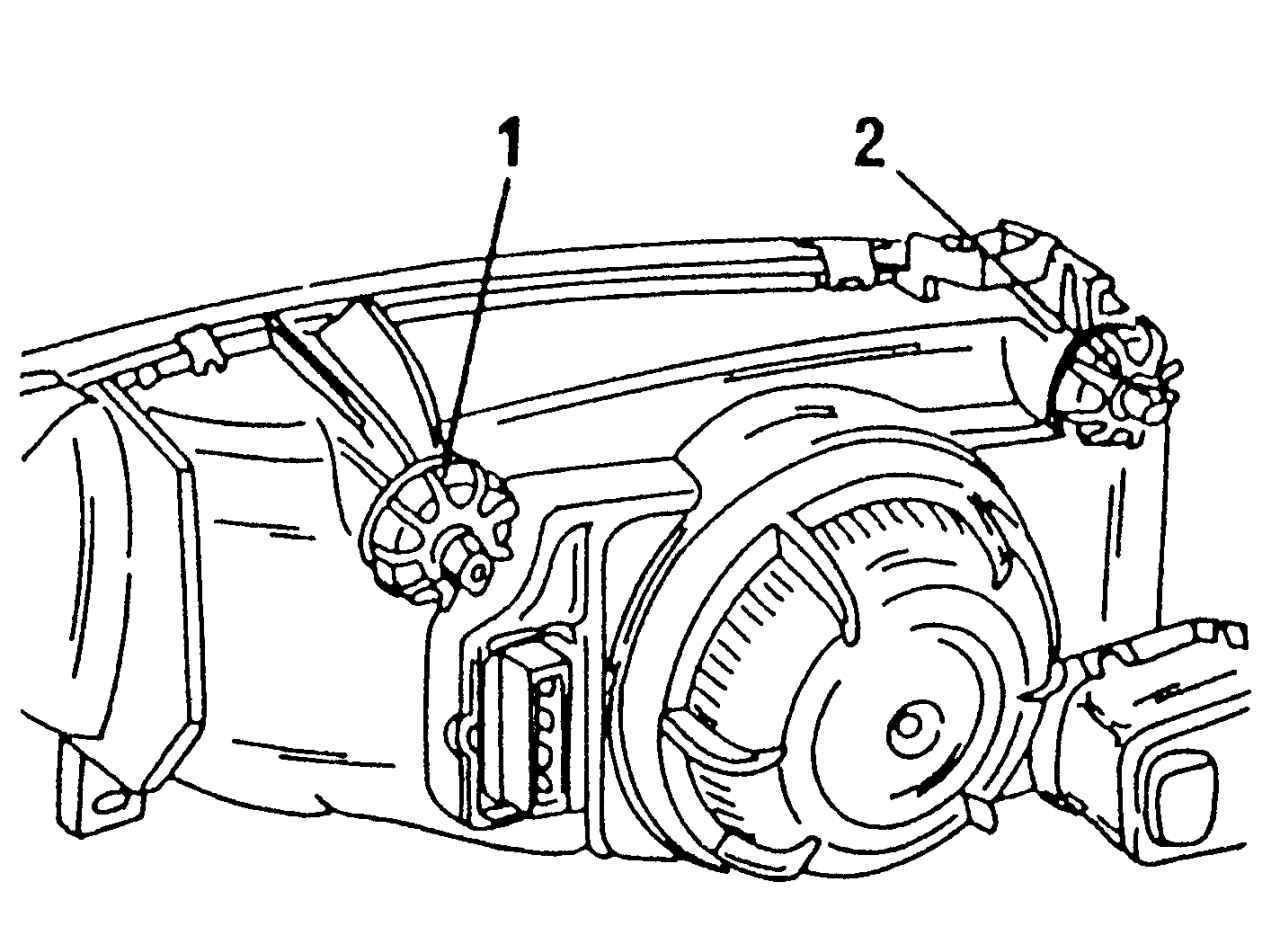

Рис. 334. Расположение регуляторов света фар: 1 — регулятор света по горизонтали; 2 — регулятор света по вертикали

Устройство для регулировки фар находится на моторном щите передка. На задней стороне фары расположены два регулятора (рис. 334). На рисунке показана правая фара. У левой фары регуляторы расположены зеркально.

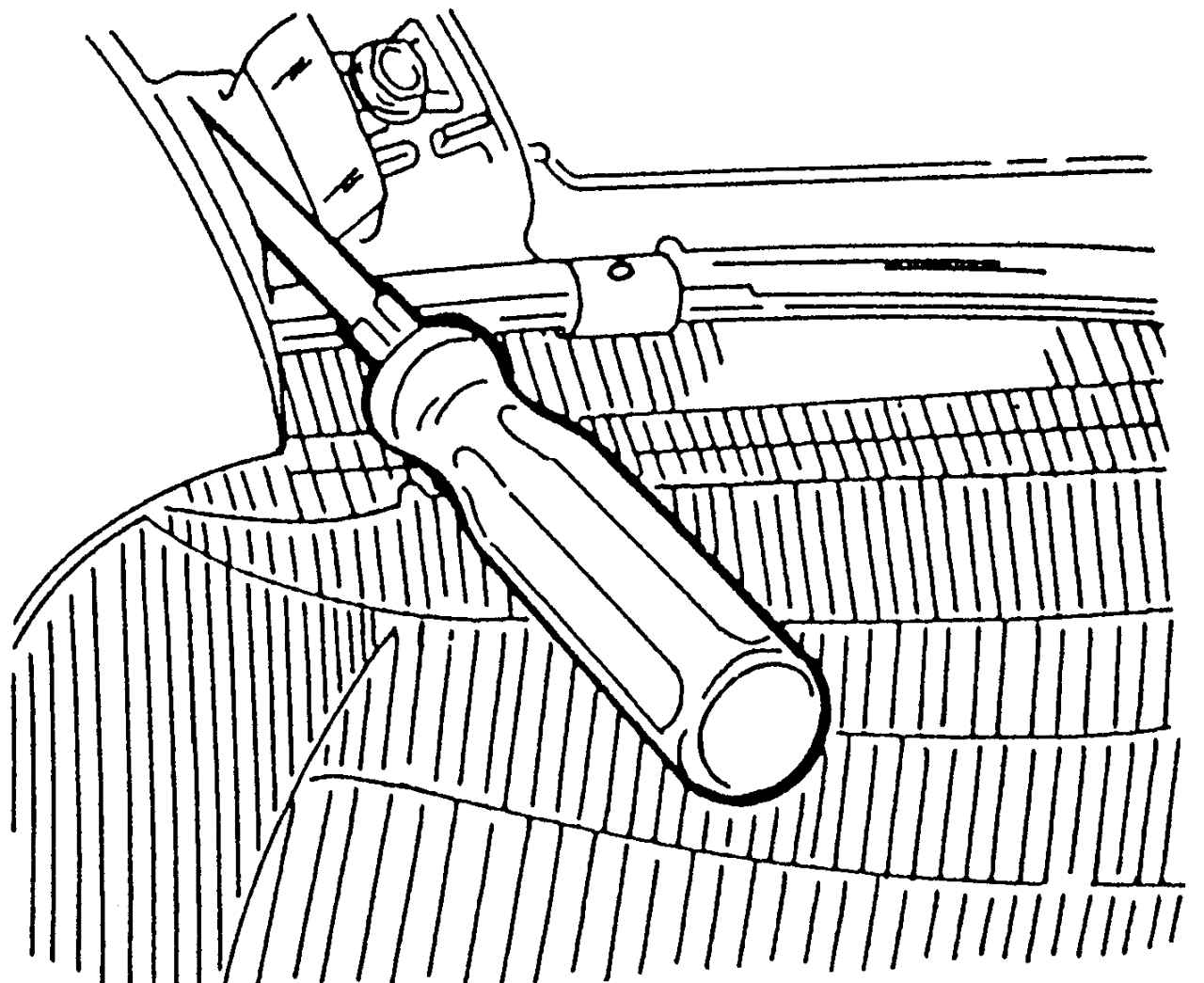

Рис. 335. Отверстие для регулировки света фары

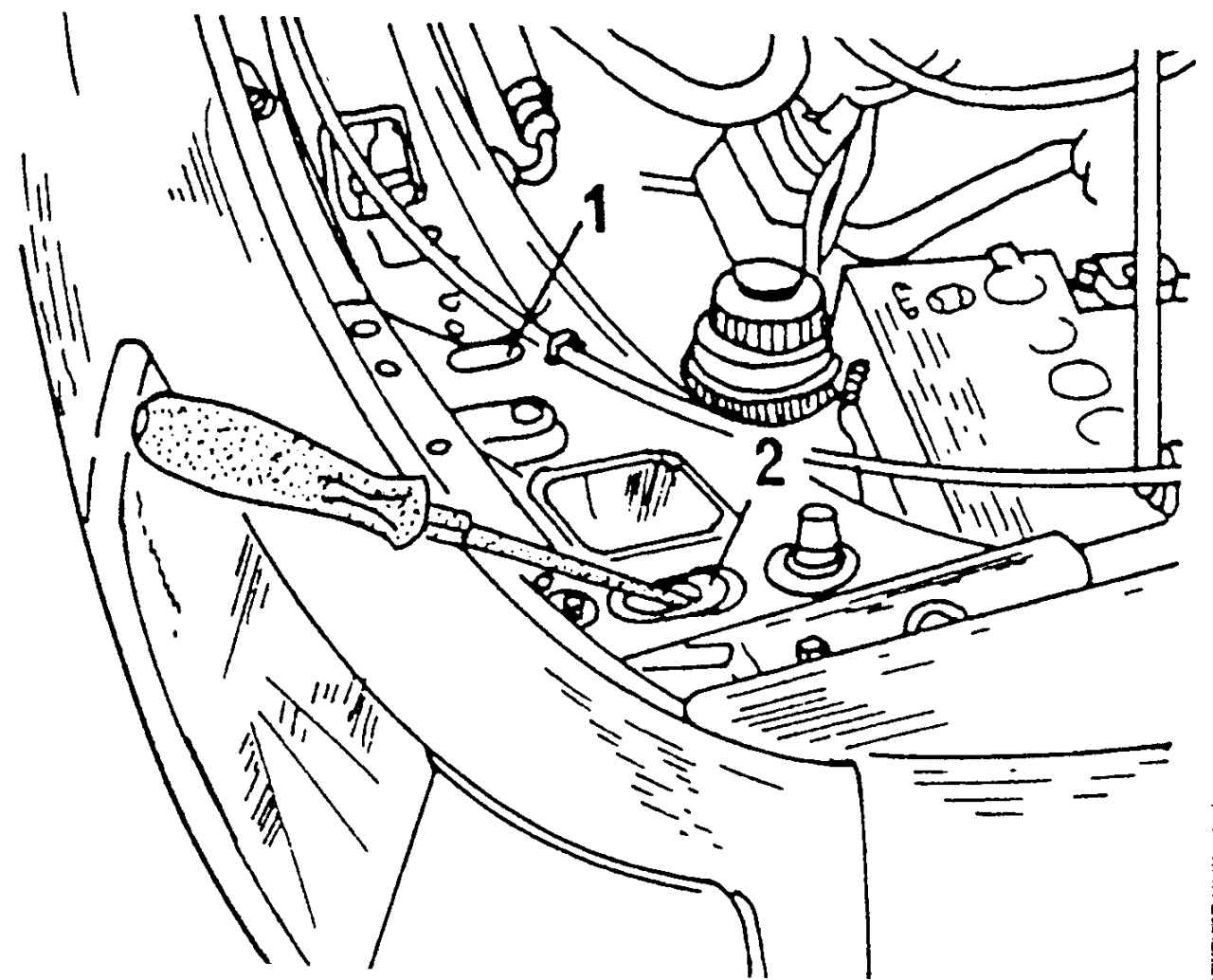

Рис. 336. Способ регулировки света фар: 1 — отверстие, через которое вращают регулятор света фар по горизонтали; 2 — отверстие, через которое вращают регулитор света фар по вертикали

Регулировать свет фар надо с помощью специального регулировочного прибора и только в крайнем случае можно попытаться откорректировать регулировку или изменить ее. Для регулировки установить автомобиль перпендикулярно к двери или стене гаража на расстоянии примерно 5 м и включить фары. Для регулировки света фар вставить, как показано на рис. 335, крестообразную отвертку через отверстие над фарой. Чтобы не повредить регулятор, надо использовать очень тонкую отвертку. Если вставить отвертку в отверстие 2, показанное на рис. 336, и поворачивать регулятор вправо, то пучок света фар поднимается вверх. Если вставить отвертку в отверстие 1 и поворачивать регулятор вправо, то пучок света фар смещается к центральной продольной оси автомобиля. При повороте регулятора влево пучок смещается в противоположную сторону.
