Рис. 277. Передний подрамник с тягой стабилизатора: 1 — колпачковая гайка; 2, 4 — резиновые опоры подвески; 3 — болт; 5 — направляющая резиновой опоры; 6 — болт с шестигранной головкой; 7 — шайба; 8 — резиновая опорная подушка; 9 — тяга стабилизатора; 10 — болт, 25 Н·м; 11 — зажимная деталь; 12 — консоль подвески; 13 — гайка, 50 Н·м; 14 — подрамник; 15 — болт, 50 Н·м + довернуть на 90°
|

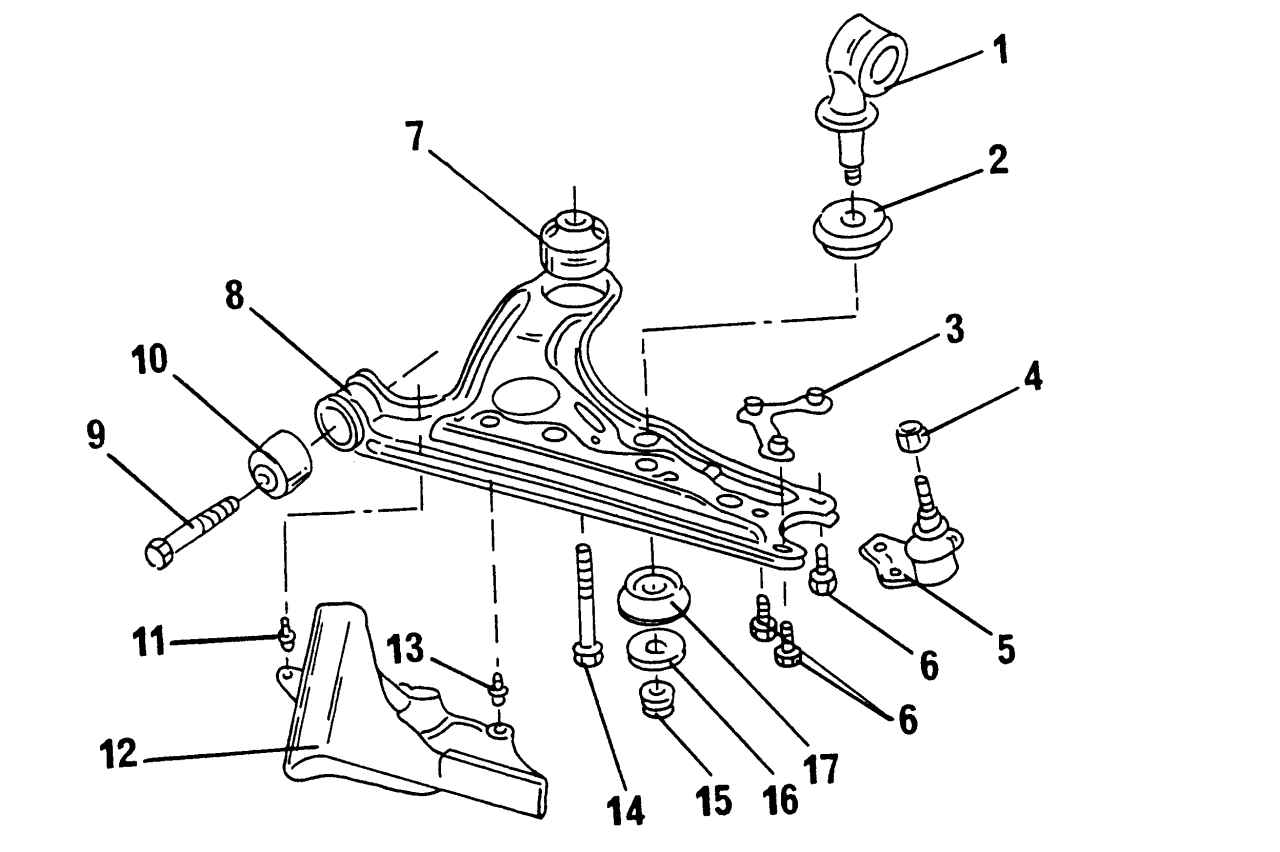

Рис. 263. Крепление рычага подвески и установленных на нем деталей: 1 — тяга стабилизатора поперечной устойчивости; 2 — втулка опоры штанги стабилизатора; 3 — пластина с гайками; 4 — гайка, 35 Н·м; 5 — шаровой шарнир подвески; 6 — болты, 35 Н·м; 7 — втулка стабилизатора; 8 — шайба; 9 — гайка, 25 Н·м; 10 — болт с шестигранной головкой, 50 Н·м + 90°; 12 — дефлектор; 11, 13 — насеченные заклепки; 14 — болт с шестигранной головкой, 70 Н·м; 15 — передняя опора поперечного рычага подвески; 16 — рычаг подвески; 17 — задняя опора рычага подвески
|
