9.3.3 Разборка и сборка внутреннего шарнира равных угловых скоростей Фольксваген Поло 1994-2001

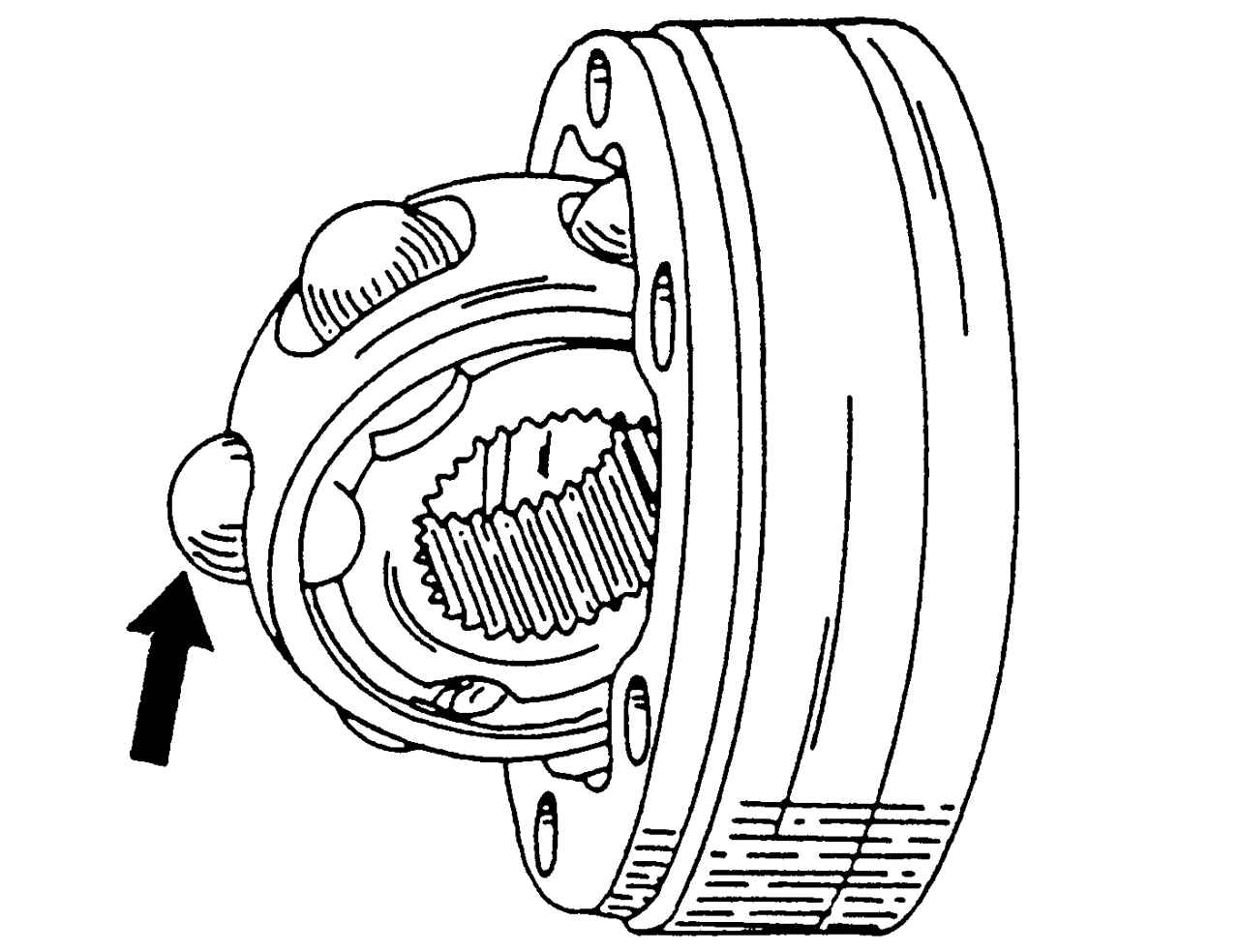

Рис. 231. Извлечение ступицы и сепаратора из внешнего шарнира




Проверить все детали шарнира равных угловых скоростей на наличие износа и повреждений.
Для сборки шарнира необходимо выполнить следующие операции:
- промыть все детали в керосине;
- установить ступицу в сепаратор и вставить шаровые пальцы по кругу, как показано на рис. 232;

9.3.3 Разборка и сборка внутреннего шарнира равных угловых скоростей Фольксваген Поло 1994-2001

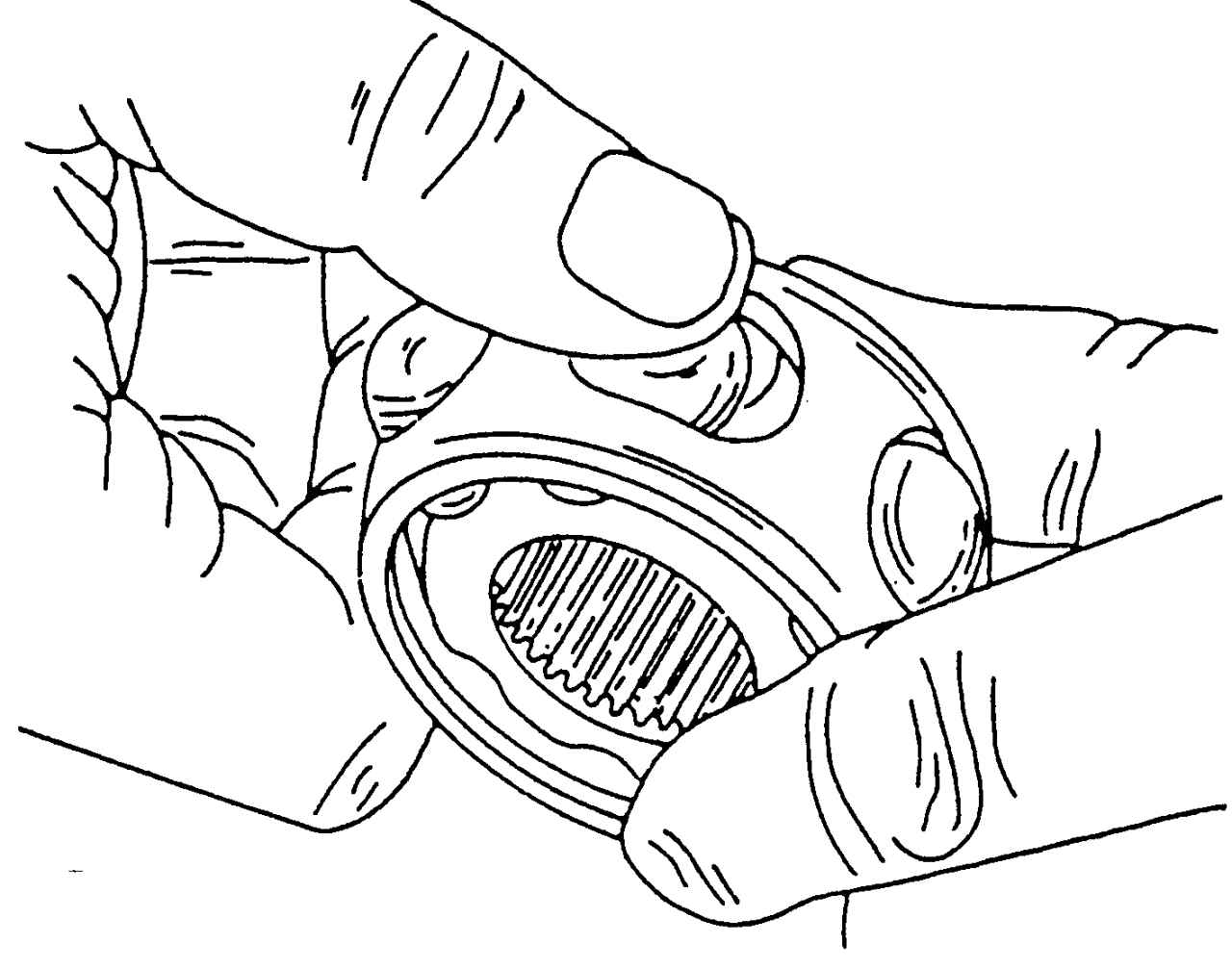

Рис. 232. Установка шаровых пальцев в ступицу




9.3.3 Разборка и сборка внутреннего шарнира равных угловых скоростей Фольксваген Поло 1994-2001

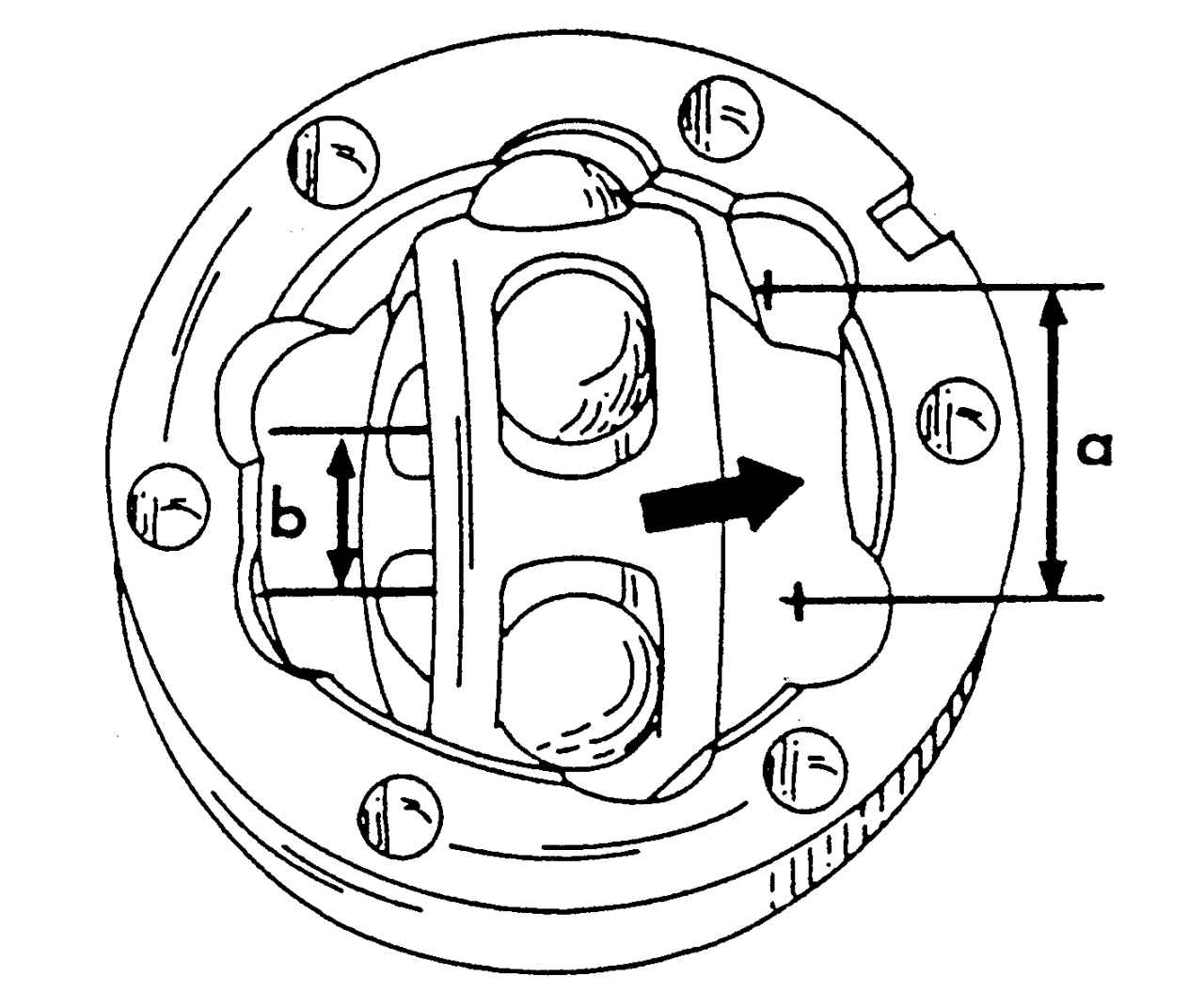

Рис. 233. Сборка ступицы и корпуса




- вставить ступицу в корпус следующим образом (рис. 233):
- скос на внутренней стороне ступицы должен быть обращен к контактному буртику на приводном вале и к большему диаметру наружного кольца;
- устанавливать ступицу с сепаратором и шаровыми пальцами в корпус следует вертикально;
- широкая канавка а и узкая канавка b для шаров находятся в ступице на одной стороне после установки ступицы в корпус;
- чтобы обеспечить надежность сборки шарнира, его следует подвергнуть контролю. Для этого, удерживая шарнир в одной руке, другой рукой покачивать шаровую ступицу, как показано на рис. 234. Заеданий и щелчков не должно быть;

9.3.3 Разборка и сборка внутреннего шарнира равных угловых скоростей Фольксваген Поло 1994-2001

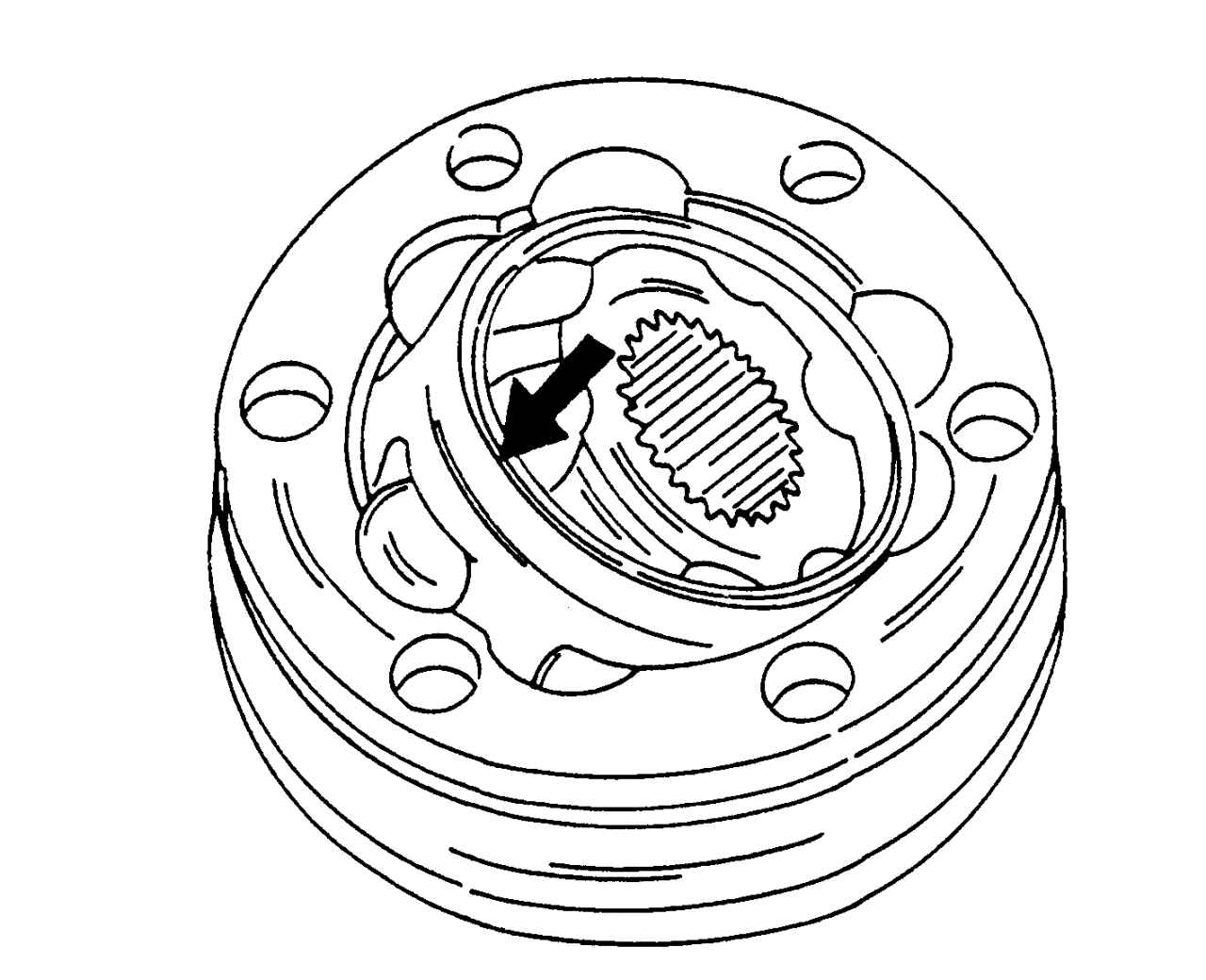

Рис. 234. Контроль шарнира равных угловых скоростей после сборки




- смазать шарнир, как описано выше;
- напрессовать ШРУС на вал, причем вал должен иметь снизу опору;
- вставить в канавку новое пружинное стопорное кольцо. При необходимости тщательно запрессовать его при помощи плоскогубцев, используемых при ремонте водяных насосов;
- завершите установку, как описано в подразд. 9.2.1.
