Фольксваген Поло (94+ года). Снятие и установка механизма переключения передач

- выпрессовать манжету рычага переключения передач из рамы центральной консоли;

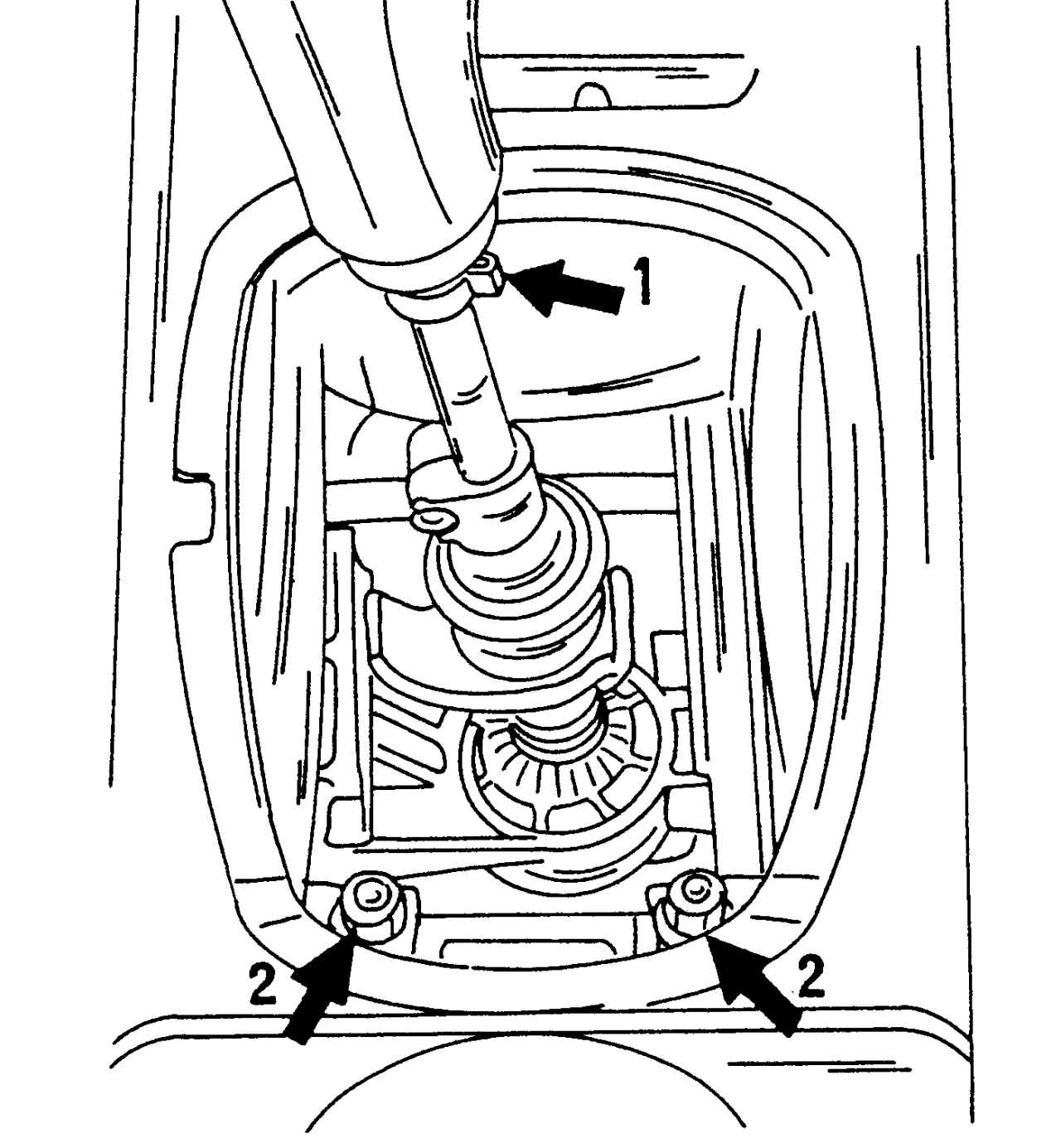

Рис. 211. Крепление рычага переключения передач в салоне автомобиля: 1 — пружинный зажим; 2 — гайки

- отсоединить ручку рычага переключения передач от рычага и снять ее вместе с манжетой. Для этого придется сломать пружинный зажим 1, указанный на рис. 211;

- используя рис. 211, отвернуть обе указанные стрелками гайки 2, расположенные между консолью и корпусом рычага переключения передач;

- вынуть лямбда-датчик из передней выпускной трубы, а трубу полностью отсоединить и вынуть. Подробно об этом см. разд. «Система выпуска отработавших газов»;

- отсоединить переднюю панель тепловой изоляции;

- отсоединить переднюю поперечную балку, расположенную под системой выпуска отработавших газов (ОГ);

- отсоединить заднюю поперечную балку, расположенную под задней частью системы выпуска ОГ;

- медленно опустить выхлопную трубу и закрепить ее проволокой;

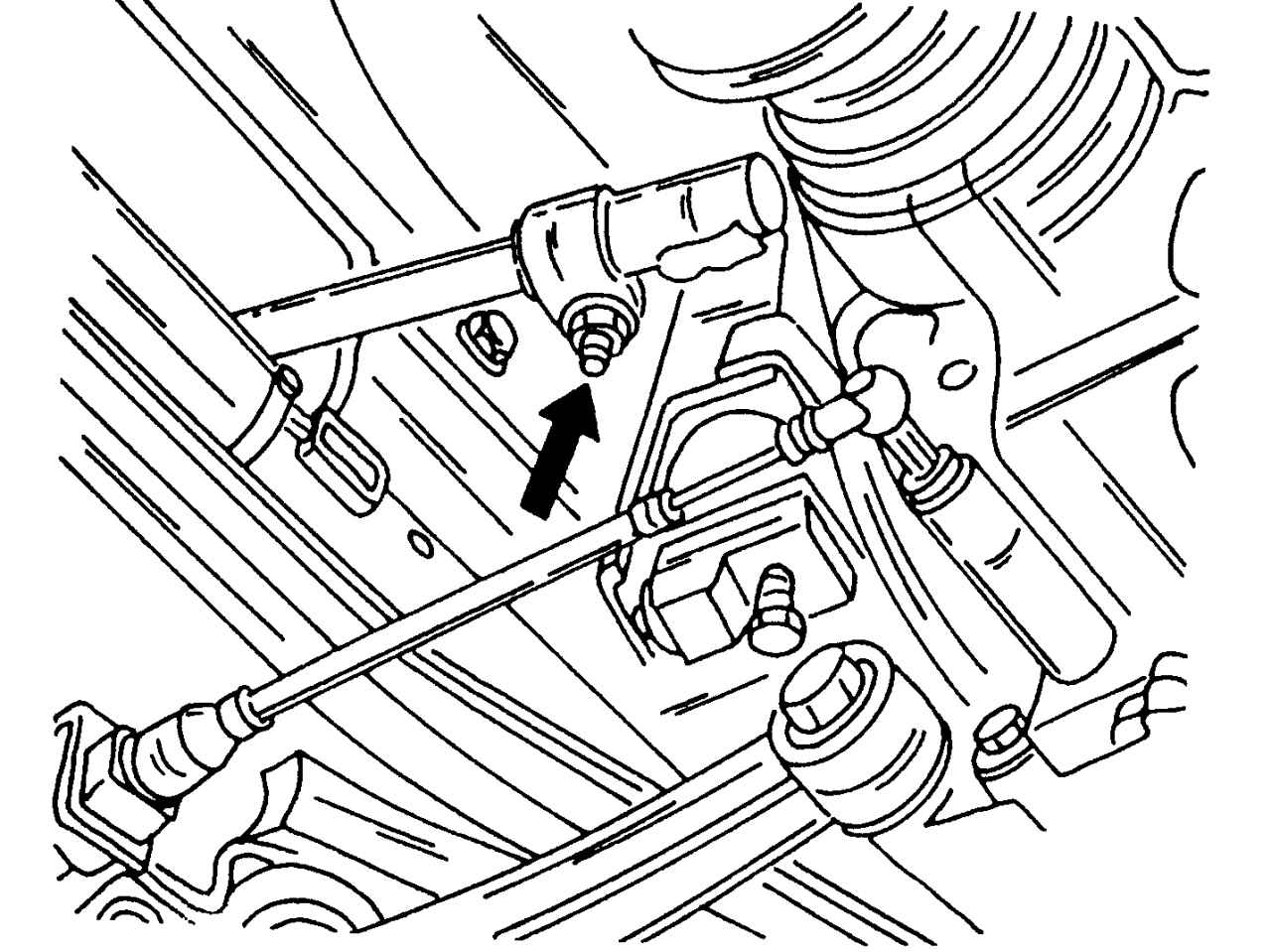

Рис. 212. Болт крепления пальца переключения передач к тяге рычага переключения передач

- ослабить указанный на рис. 212 соединительный болт и отсоединить палец переключения передач от тяги рычага переключения передач;

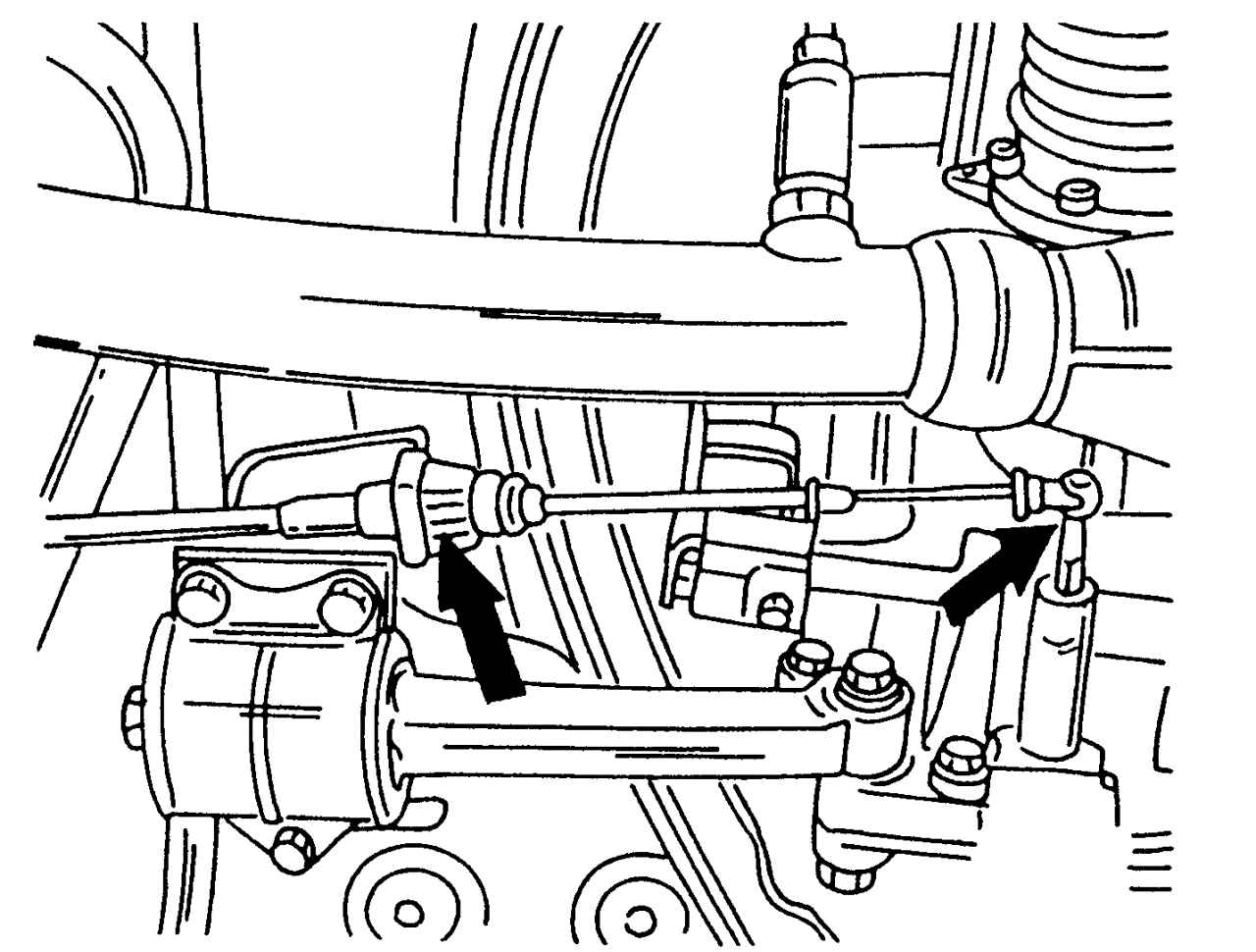

Рис. 213. Крепление троса на нижней стороне корпуса рычага переключения передач

- отжав от коробки передач трос (рис. 213), находящийся между рычагом переключения передач и коробкой передач на стороне коробки передач, высвободить его из узла крепления, указанного стрелкой. Для этого сжать обе накладки;

- отсоединить корпус рычага переключения передач от нижней стороны кузова (четыре гайки);

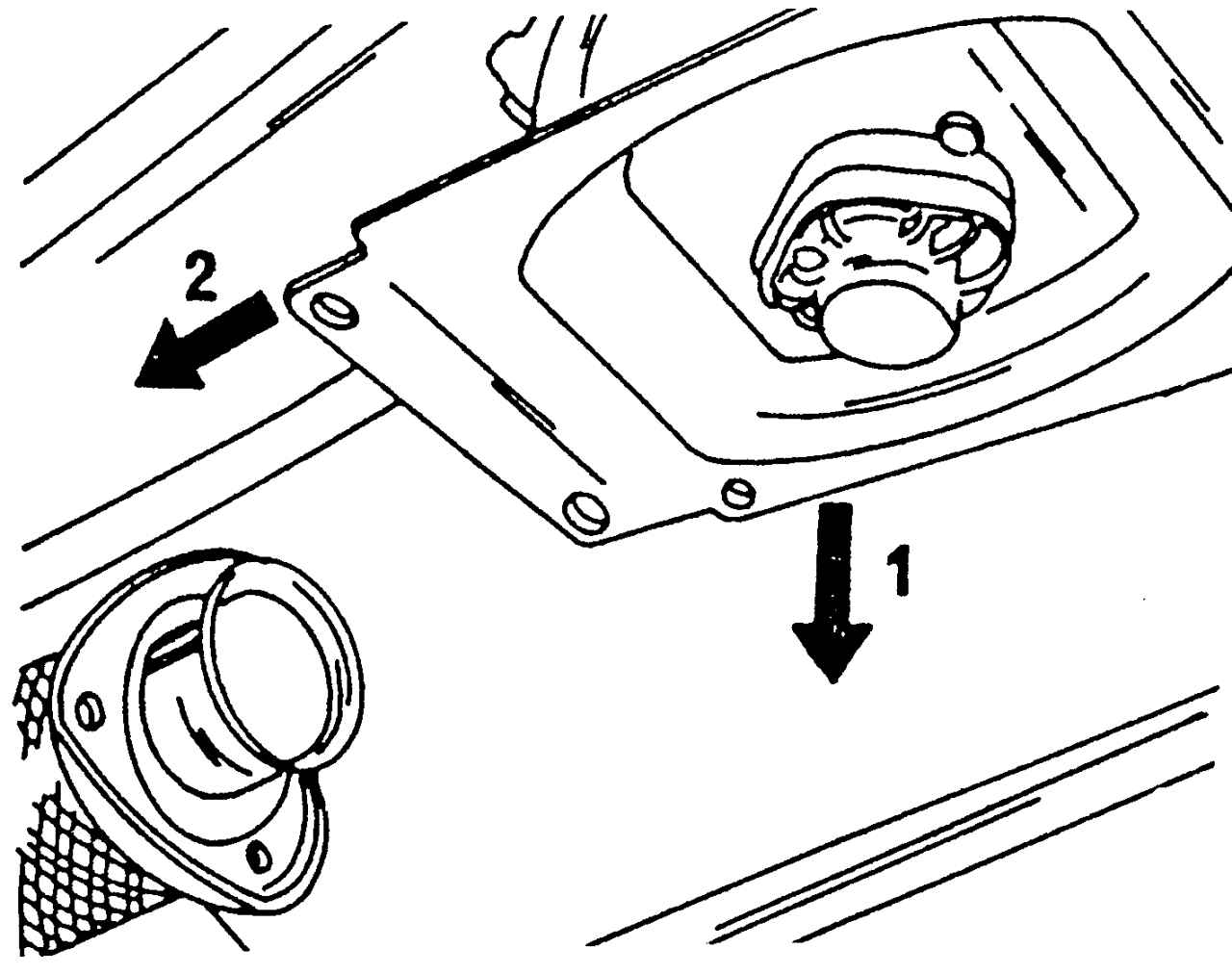

Рис. 214. Отсоединение корпуса и тяги рычага переключения передач

- опустить корпус рычага переключения передач вместе с тягой рычага вниз, провести их над коробкой передач и затем вынуть. На рис. 214 стрелками 1 и 2 показаны обе эти операции. Установка механизма проводится в последовательности, обратной снятию. Тягу рычага переключения передач необходимо регулировать так, как описано в следующем разделе. Кроме этого при установке необходимо учесть следующее;

- завести тягу рычага переключения передач в зажимную скобу, немного сдвинув внутрь вал коробки передач;

- закрепить трос, проходящий между механизмом переключения передач и коробкой передач, на балке и прижать его к узлу крепления на коробке передач (см. рис. 213);

- прикрепить болтами заднюю поперечную балку с задней частью системы выпуска ОГ и металлической панелью тепловой изоляции;

- установить переднюю металлическую панель тепловой изоляции и переднюю выхлопную трубу. Снова установить лямбда-датчик. Затянуть болты передней поперечной балки под выхлопной трубой;

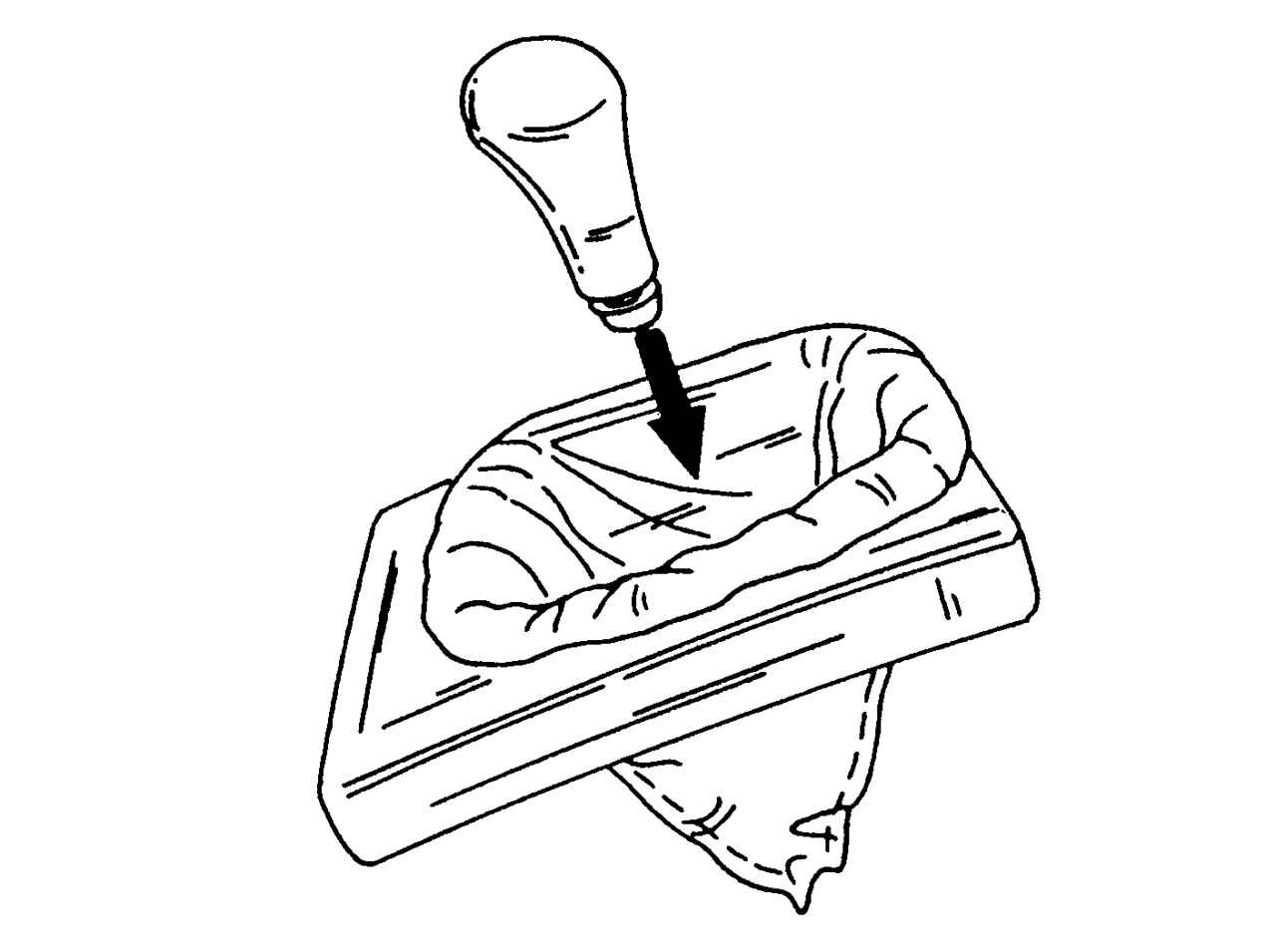

Рис. 215. Установка ручки рычага переключения передач

- вывернуть манжету так, как показано на рис. 215, и вставить ручку рычага переключения передач в манжету по направлении стрелки. Установить закрепительную втулку и ввести ее в зацепление. Надвинуть ручку рычага переключения передач и манжету на упор рычага;

- закрепить ручку рычага переключения передач с помощью нового пружинного зажима;

- закрепить корпус рычага переключения передач болтами на кузове моментом 25 Н·м.
