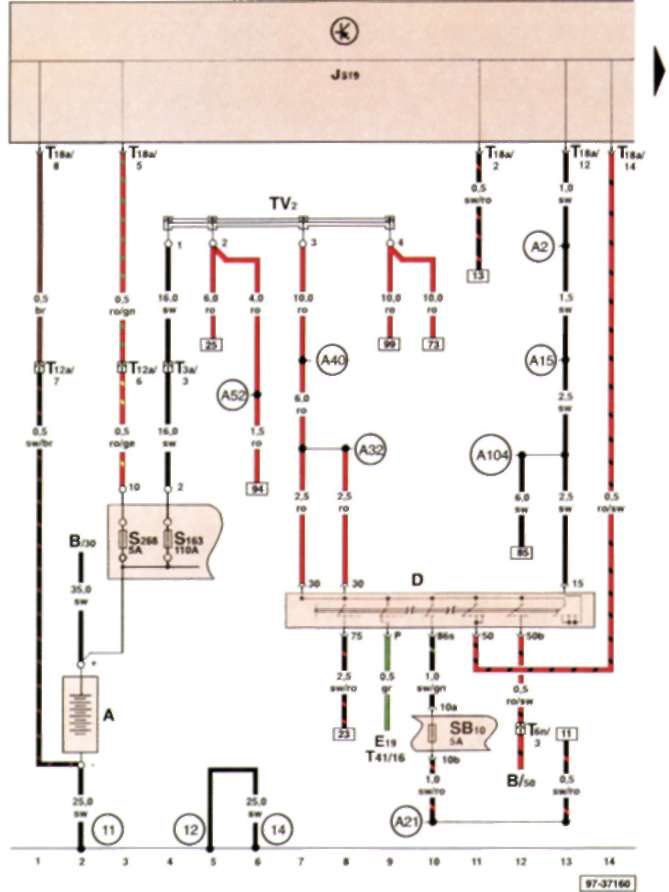

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005

А — аккумуляторная батарея

В — стартер

D — выключатель зажигания и стартера

Е19 — выключатель парковочных огней

J519 —блок управления электрической бортовой сетью

S163 — предохранитель -2- (30) в держателе предохранителей у аккумуляторной батареи

S268 -- предохранитель -10- (30) в держателе предохранителей у аккумуляторной батареи

SB 10 - предохранитель -10- в держателе предохранителей

ТЗа — штекерный разьем, 3-контактный, серый, у передней стенки, слева

Т6п — штекерный разьем, 6-контактный, синий, у передней стенки, слева

Т12а — штекерный разьем, 12-контактный, белый, у передней стенки, слева

Т18а — штекерный разъем, 18-контактный, коричневый

T41 — штекерный разьем, 41 -контактный, у подрулевого выключателя

TV2 — разветвитель проводов для клеммы 30,рядом с держателем реле

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005— соединение с массой, на коробке аккумуляторной батареи

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005 — соединение с массой, в моторном отсеке слева

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005 — соединение с массой, у коробки передач

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005 — соединение с «плюсом» (15), в жгуте проводов щитка приборов

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005— соединение с «плюсом» (15), в жгуте проводов приборной панели

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005 — соединение (86s), в жгуте проводов щитка приборов

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005— соединение с «плюсом» (30), в жгуте проводов щитка приборов

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005— соединение с «плюсом» -1 - (30), в жгуте проводов приборной панели

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005— соединение с «плюсом» -2- (30), в жгуте проводов щитка приборов

17.2.4 Аккумуляторная батарея, выключатель зажигания и стартера, предохранители в держателе предохранителей аккумуляторной батареи Фольксваген Поло 2001-2005— соединение с «плюсом» -2- (15), в жгуте проводов щитка приборов
