Снятие приборной панели
• Отсоединить от аккумуляторной батареи провод массы (-). Внимание: Выполняйте указания, приведен -ные в главе «Снятие и установка аккумуляторной батареи».
• Снять с рулевого колеса узел надувной подушки безопасности.
• Снять рулевое колесо.
• Снять подрулевые выключатели.
• Снять щиток приборов.
• Снять верхнюю облицовку стойки А, см. соответствующую главу далее.
• Снять центральную консоль, см. соответствующую главу.
• Снять вещевые ящики справа и слева, см. соответствующую главу.
• Снять вещевой ящик, см. соответствующую главу далее.
• Автомобиль с телефоном: отвернуть крепление держателя телефона к приборной панели.

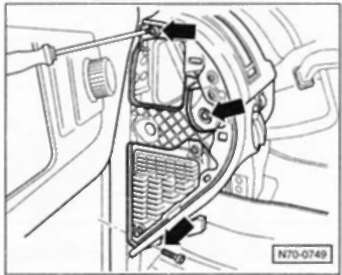

• Снять боковые крышки справа и слева, см. соответствующую главу.

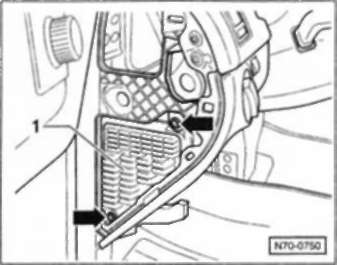

• Вывернуть 2 винта -стрелки-, открепить от приборной панели держатель предохранителей -1 - и нажать его внутрь.
• Снять выключатель света слева.
• Снять боковые обдуватели.
• Снять накладку консоли радио/ узла управления системой отопления, см. соответствующую главу выше.

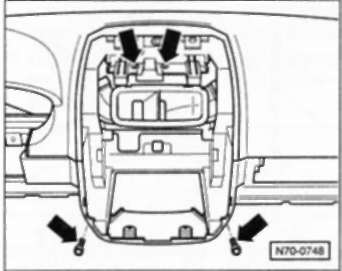

• Вывернуть 4 винта -стрелки-в нише для радио/узла управления системой отопления.
• Разъединить штекерный разьем надувной подушки безопасности со стороны пассажира рядом с водителем. Внимание: При разьединении проводов выполняйте указания по технике безопасности при обращении с надувной подушкой безопасности.
• Вывернуть 2 винта -стрелки- и снять узел надувной подушки безопасности. При этом кронштейн -1- для надувной подушки безопасности не снимать.
• Отвернуть крепление к приборной панели диагностического разьема и положить его вниз.
• Вывернуть с обеих сторон винты крепления -стрелки- и вместе с помощником снять приборную панель.
