Двигатель FSI с рабочим объемом 1,2/1,4 л

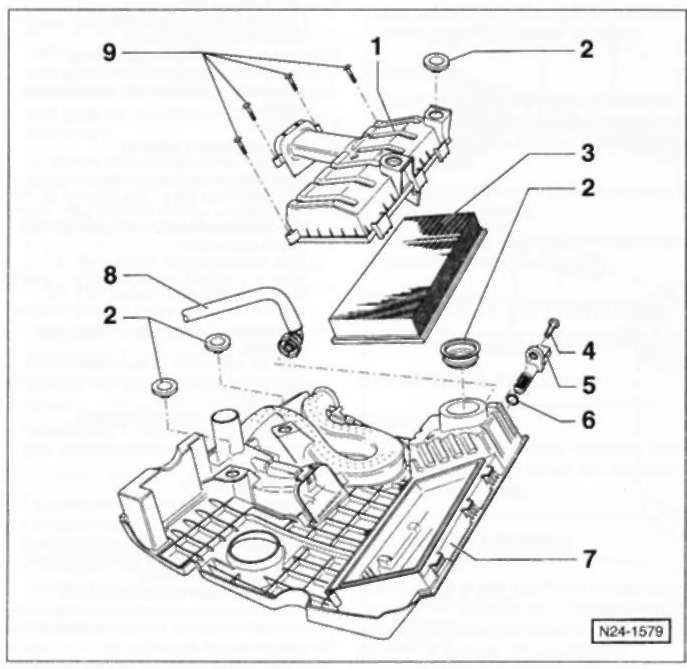

13.9.2 Двигатель FSI с рабочим объемом 1,2/1,4 л Фольксваген Поло 2001-2005

Дизельный двигатель: снятие воздушного фильтра изложено в разделе «Работы по техническому обслуживанию». Примечание: позиции от -4- до -6- относятся только к двигателю FSI с рабочим Объемом 1,4 л

1 — нижняя часть корпуса воздушного фильтра

2 — резиновая втулка

3 — сменный элемент воздушного фильтра

4 — винт, 3 Нм

5 — датчик температуры всасываемого воздуха

6 — уплотнительное кольцо круглого сечения

Всегда заменять.

7 — верхняя часть корпуса воздушного фильтра

Примечание: верхняя и нижняя части корпуса воздушного фильтра образуют верхнюю крышку двигателя.

Снятие: верхнюю крышку двигателя движением вверх открепить в четырех углах от держателей и от узла управления дроссельной заслонкой.

8 — шланг системы вентиляции

К картеру распределительных валов.

9 — винты, 3 Нм

Внимание: Самоконтрящиеся винты с помощью аккумуляторной отвертки не отпускать и не затягивать, т. к. это может привести к повреждению резьбы во впускном коллекторе или в нижней части корпуса воздушного
