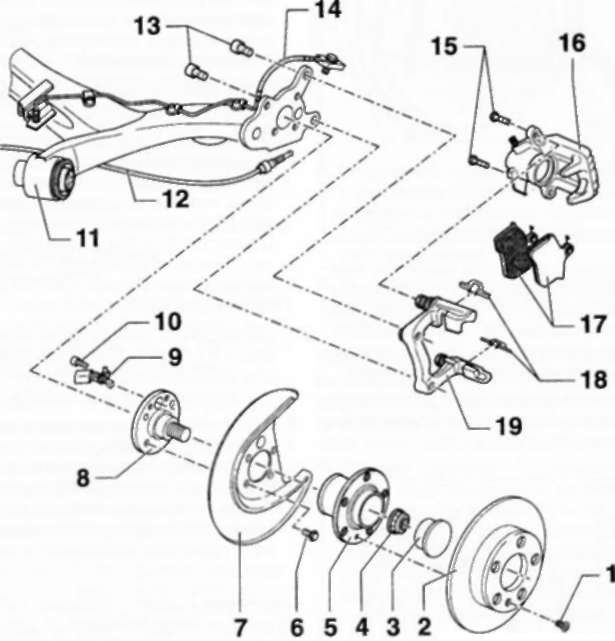

Задний дисковый тормозной механизм
1 — винт с крестообразным шлицем на головке, 4 Нм
2 — тормозной диск
Обязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта.
3 — защитный колпачок.
Отжать.
4 — 12-гранная гайка крепления ступицы, 175 Нм
Самоконтрящаяся, поэтому после каждого демонтажа заменять.
5 — ступица колеса в сборе с подшипником и ротором Заменять только комплектно.
6 — болт с шестигранной головкой, 60 Нм
С тарельчатой пружиной.
7 — защитный экран
8 — цапфа моста
9 — датчик частоты вращения ABS
Перед установкой датчика внутреннюю поверхность отверстия очистить и смазать пластичной смазкой GCO0650.
10 — болт с внутренним шестигранником в головке верхний, 8 Нм
11 — балка моста
12 — трос ручного тормоза
13 — болты с внутренним шестигранником в головке, 80 Нм
14 — тормозной шланг/трубопровод
С полым болтом. 38 Нм
15 — болты с шестигранной головкой, 35 Нм
Самоконтрящиеся, поэтому после каждого демонтажа заменять.
16 — суппорт тормоза
17 — тормозные колодки
18 — удерживающие пружины тормозных колодок
При замене колодок всегда заменять.
19 — направляющая тормозных колодок с направляющими пальцами и защитными колпачками
Как запасная часть поставляется в сборе с достаточным количеством смазки для направляющих пальцев. При повреждении защитных колпачков или направляющих пальцев установить ремонтный комплект, при этом для смазки направляющих папьцев использовать прилагаемый тюбик смазки.
