Фольксваген Поло (2001 года). Задний барабанный тормозной механизм



Фольксваген Поло (2001 года). Задний барабанный тормозной механизм

Задний барабанный тормозной механизм

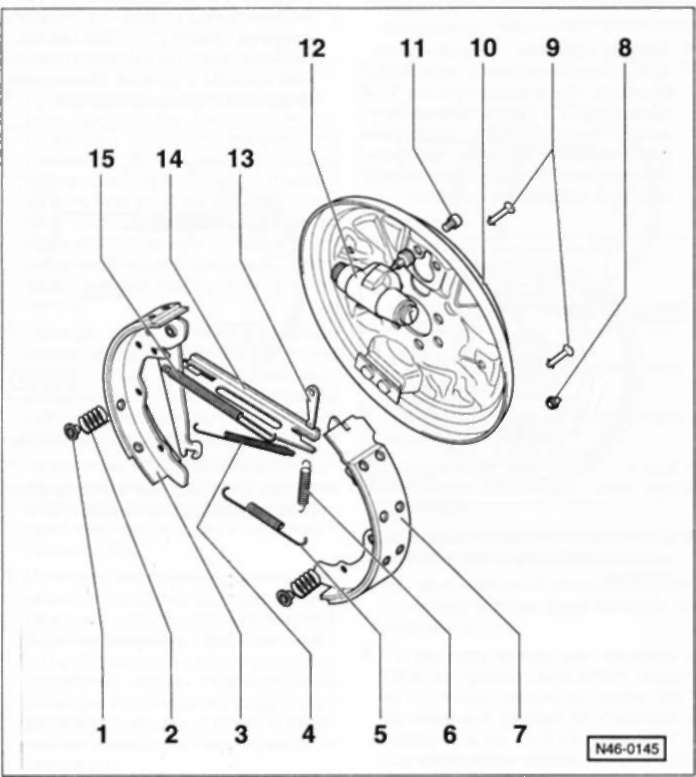

6.6 Задний барабанный тормозной механизм Фольксваген Поло 2001-2005

1 — тарелка пружины

Для снятия повернуть на 90°

2 — нажимная пружина

3 — тормозная колодка с рычагом для ручного тормоза

4 — верхняя стяжная пружина

При необходимости снимать с использованием специального инструмента 3438 концерна VW.

5 — нижняя стяжная пружина

На контактные поверхности нанести пластичную смазку G000650.

6 — подтягивающая пружина

7 — тормозная колодка

Проверить толщину тормозной накладки.

8 — заглушка

Для проверки толщины тормозной накладки снять.

9 — распорный штифт

10 — тормозной щит

11 — болт с внутренним шестигранником в головке, 8 Нм

12 — колесный тормозной цилиндр

Проверить герметичность.

13 — клин

Для снятия и установки тормозного барабана нажать вверх через отверстие для колесного болта.

14 — разжимная планка

На контактные поверхности нанести пластичную смазку G000650.

15 — контактная пружина

При необходимости снимать с использованием специального инструмента 3438 концерна VW.
