Лада Х-Рей. ЭЛЕМЕНТЫ СИСТЕМЫ
ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ - СНЯТИЕ И УСТАНОВКА (на автомобиле)
Вентилятор блока системы отопления, вентиляции и кондиционирования
Вентилятор системы отопления, вентиляции и кондиционирования располагается в
корпусе блока вентиляции отопления и кондиционирования с правой стороны, со
стороны переднего пассажира.
Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму
провода “массы” от аккумуляторной батареи (ключ гаечный 10).
Снять каркас панели приборов в соответствии с требованиями раздела 15 данной
ТИ.
Отсоединить от вентилятора 2, рисунок 15-1, блока 5 отопления, вентиляции и
кондиционирования колодку 4 жгута 1 проводов.
Нажать на фиксатор 3 вентилятора и одновременно, повернув корпус вентилятора
против часовой стрелки извлечь вентилятор из корпуса
блока системы вентиляции,
отопления и кондиционирования.

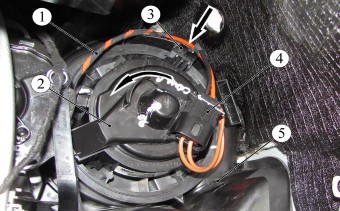

Рисунок 15-1- Вентилятор системы отопления,
вентиляции и кондиционироания:
1 - жгут проводов блока отопления, вентиляции и кондиционирования;
2 - вентилятор блока отопления, вентиляции и кондиционирования;
3 - фиксатор вентилятора;
4 - колодка жгута проводов блока отопления, вентиляции и кондиционирования;
5 - корпус блока системы отопления, вентиляции и кондиционирования
Установку вентилятора блока системы отопления, вентиляции и
кондиционирования выполнять в порядке обратном снятию, проверить
работоспособность.
Регулятор частоты вращения вентилятора блока системы отопления, вентиляции и
кондиционирования
Регулятор частоты вращения вентилятора системы отопления, вентиляции и
кондиционирования располагается в корпусе блока вентиляции отопления и
кондиционирования с левой стороны, со стороны водителя.
Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму
провода “массы” от аккумуляторной батареи (ключ гаечный 10).
Снять панель приборов в соответствии с требованиями раздела 13 данной ТИ.
Отсоединить колодку 2, рисунок 15-2, жгута проводов от регулятора частоты
вращения вентилятора (РЧВ) 1.

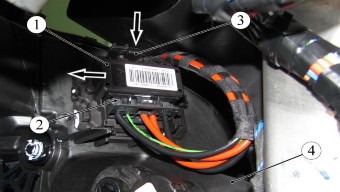

Рисунок 15-2- Регулятор частоты вращения вентилятора
системы отопления, вентиляции и кондиционироания:
1 - регулятор частоты вращения (РЧВ);
2 - колодка жгута проводов;
3 - фиксатор РЧВ;
4 - корпус блока системы отопления, вентиляции и кондиционирования
Надавить на фиксатор 3, и сдвинув РЧВ в сторону извлечь РЧВ из корпуса блока
системы отопления, вентиляции и кондиционирования.
Установку РЧВ производить в порядке обратном снятию.
Радиатор системы обогрева салона
Радиатор системы отопления, располагается в корпусе блока вентиляции
отопления и кондиционирования с левой стороны, со стороны водителя.
Установить автомобиль на рабочее место. Открыть
капот и отсоединить клемму провода “массы” от аккумуляторной батареи
(ключ гаечный 10).
Слить охлаждающую жидкость согласно требованиям раздела 3, ТИ
3100.25100.20582.
Снять панель приборов в соответствии с требованиями раздела 13 данной ТИ.
Снять воздуховод 2, рисунок 15-3, обогрева ног водителя (отвертка
плоская).
Отвернуть два болта 4 крепления стойки 3 поперечины панели приборов к
полу кузова (ключ гаечный 13).
Отвернуть две гайки 1 крепления стойки поперечины панели приборов к
поперечине, снять стойку (ключ гаечный 13).

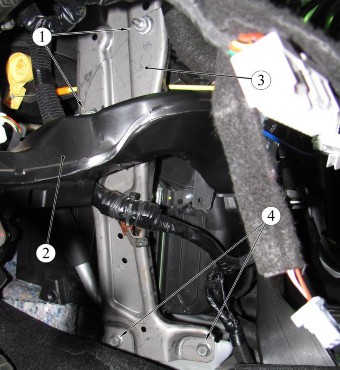

Рисунок 15-3- Стойка поперечины панели приборов:
1 - гайка крепления стойки к поперечине панели приборов;
2 - воздуховод обогрева ног водителя;
3 - стойка поперечины панели приборов;
4 - болт крепления стойки к кузову
Радиатор отопителя, соединяется с подающей и отводящей трубкой посредством
фланцевого соединения через уплотнительное кольцо, соединение фиксируется
пружинной скобой.

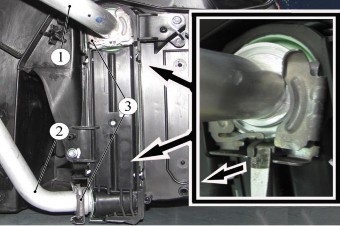

Рисунок 15-4- Патрубки радиатора отопителя:
1 - трубка подающая радиатора отопителя;
2 - трубка отводящяя радиатора отопителя;
3 - фиксирующая скоба
Оттянуть язычок стопора скобы 3, рисунок 15-4,
фиксации соединения и одновременно сдвинуть скобу, сняв ее с соединения
(отвертка плоская).
Извлечь трубку из патрубка радиатора отопителя.
Повторить операцию для второго соединения.
Отвернуть два винта 1, рисунок 15-5, крепления крышки 2 радиатора 3
отопителя, снять крышку (головка сменная Torx 20, вороток).
Извлечь радиатор отопителя из корпуса блока вентиляции, отопления и
кондициониро-
вания.

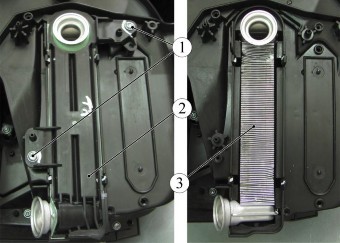

Рисунок 15-5- Крышка радиатора отопителя:
1 - винт крепления крышки радиатора отопителя;
2 - крышка радиатора отопителя;
3 - радиатор отопителя
Установку радиатора производить в порядке обратном снятию.
Перед установкой подводящей и отводящей трубок, установить новые
уплотнительные кольца.
Заполнить систему охлаждения двигателя охлаждающей жидкостью.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
