Лада Х-Рей. СИДЕНИЯ - СНЯТИЕ И УСТАНОВКА
Установить автомобиль на рабочее место.
Открыть капот и отсоединить клемму провода "массы" от аккумуляторной
батареи (ключ гаечный 10).
Снятие переднего сидения.
Отжать рычаг 3, рисунок 8-1, вверх и передвинуть сиденье 2 в крайнее
заднее положение.

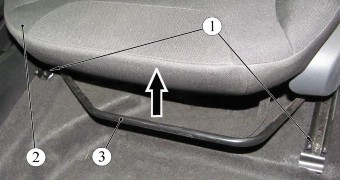

Рисунок 8-1 - Переднее крепление салазок:
1 - болт переднего крепления салазок;
2 - сиденье переднее;
3 - рычаг механизма перемещения переднего сиденья
Отвернуть два болта 1 крепления салазок (головка сменная Torx Т40,
вороток).
Отжать рычаг и передвинуть сиденье в крайнее переднее положение.
Отвернуть два задних болта 1, рисунок 8-2, крепления салазок,
отсоединить колодки жгута проводов заднего от сидения, снять сиденье
(головка сменная Torx Т40, вороток).

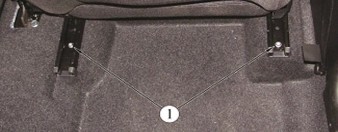

Рисунок 8-2 - Заднее крепление салазок:
1 - болт заднего крепления салазок
Снятие заднего сиденья.
Откинуть подушку 2, рисунок 8-3, заднего сидения вперед.
Рисунок 8-3 - Крепление подушки заднего сидения:
1 - кузов;
2 - подушка заднего сиденья;
3 - установочное отверстие кронштейна;
4 - кронштейн подушки
Извлечь кронштейн 4 подушки из установочного
отверстия 3 в кузове 1, аналогичным образом извлечь из установочного
отверстия второй кронштейн с другой стороны подушки.
Извлечь подушку заднего сидения из салона автомобиля.
Отвернуть болт 4, рисунок 8-4, крепления нижней точки левого 2 ремня
безопасности (головка сменная 16, вороток).
Отвернуть болт 9 крепления кронштейна левой спинки 7 заднего сидения к
полу кузова (головка сменная 16, вороток).
Отвернуть на несколько оборотов установочный болт 8 кронштейна левой
спинки (головка сменная 17, вороток).

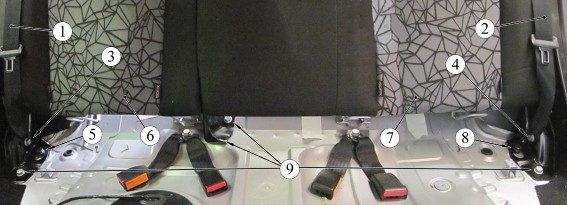

Рисунок 8-4 - Крепление спинки заднего сиденья:
1 - ремень безопасности задний правый; 2 - ремень безопасности задний
левый; 3 - болт крепления нижней точки правого ремня безопасности; 4 -
болт крепления нижней точки левого ремня безопасности; 5 - установочный
болт кронштейна правой спинки заднего сидения; 6 - спинка заднего
сидения правая; 7 - спинка заднего сидения левая; 8 - установочный болт
кронштейна левой спинки заднего сидения; 9 - болт крепления кронштейнов
спинок заднего сидения
Нажать на фиксатор складывания спинки, сдвинуть кронштейн спинки назад
для вывода головки установочного болта через отверстие в кронштейне,
снять спинку с оси 1, рисунок 8-5, кронштейна 3 правой спинки 2 и
извлечь спинку из салона автомобиля.

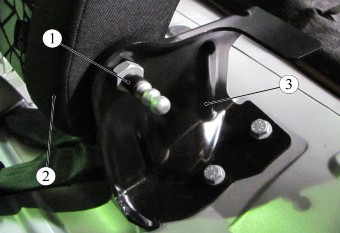

Рисунок 8-5 - Ось вращения левой спинки заднего сиденья:
1 - ось вращения левой спинки заднего сиденья;
2 - спинка заднего сиденья правая;
3 - кронштейн спинки заднего сиденья
Отвернуть болт 3, см. рисунок 8-4, крепления нижней точки правого 1
ремня безопасности (головка сменная 16, вороток).
Отвернуть три болта 9 крепления кронштейнов правой
6 спинки заднего сидения к полу кузова (головка сменная 16, вороток).
Отвернуть на несколько оборотов установочный болт 5 кронштейна спинки
(головка сменная 17, вороток).
Нажать на фиксатор складывания спинки, сдвинуть кронштейн спинки назад
для вывода головки установочного болта через отверстие в кронштейне,
извлечь спинку из салона автомобиля.
Установить сиденье в порядке, обратном снятию.
При установке передних сидений нанести на трущиеся поверхности салазок
смазку типа "Фиол-1". Норма расхода 10 г на одно сиденье.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных
работ.
