Лада Х-Рей. БЛОК СВЭОС ("ЭРА ГЛОНАС") - СНЯТИЕ / УСТАНОВКА


Снятие


Установить автомобиль на рабочее место, затормозить стояночным тормозом. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Снять корпус вещевого ящика панели приборов в соответствии с требованиями ТИ 3100.25100.20599.

Отсоединить от блока 1, рисунок 21-1, СВЭОС два разъема 2 жгута проводов панели приборов.

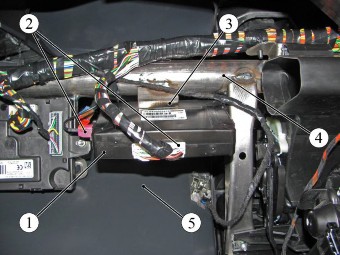

Рисунок 21-1 - Установка блока

СВЭОС на автомобиль (вид на панель приборов со стороны моторного отсека):

1 - блок СВЭОС;

2 - разъем жгута проводов панели приборов;

3 - кронштейн поперечины панели приборов;

4 - поперечина панели приборов;

5 - корпус вещевого ящика панели приборов
Отсоединить блок СВЭОС от кронштейна 3 поперечины 4 панели приборов и снять с автомобиля.
Установка

Установку блока СВЭОС на автомобиль выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934-2006 пп. 1.19.21.3, 1.19.21.6 в объеме выполненных работ.
