Лада Х-Рей. КОМБИНАЦИЯ ПРИБОРОВ - СНЯТИЕ / УСТАНОВКА


Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Снять рулевое колесо и кожухи рулевой колонки в соответствии с требованиями ТИ 3100.25100.20595.

Преодолевая сопротивление фиксаторов потянуть на себя верхнюю часть щитка 2, рисунок 5-1, панели приборов и снять щиток.

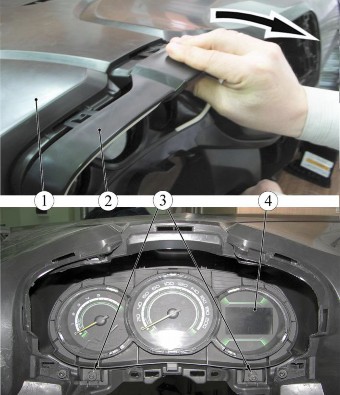

Рисунок 5-1 - Снятие комбинации приборов:

1 - панель приборов;

2 - щиток панели приборов;

3 - винт самонарезающий;

4 - комбинация приборов




Отвернуть два винта 3, самонарезающих крепления комбинации приборов 4 к панели 1 приборов (насадка Torx T20, отвертка).

Извлечь комбинацию 1, рисунок 5-2, приборов из панели 2 приборов, отсоединить колодку 3 жгута проводов панели приборов от разъема комбинации приборов и снять комбинацию приборов.

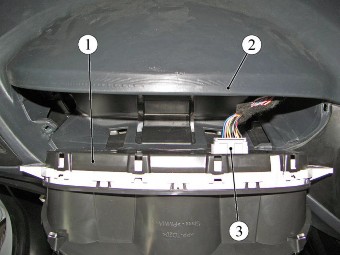

Рисунок 5-2 - Подсоединение жгута проводов панели приборов к комбинации приборов:

1 -комбинация приборов;

2 - панель приборов;

3 - колодка жгута проводов панели






Установка

Установку комбинации приборов выполнять в порядке обратном снятию.

Установить кожухи рулевой колонки и рулевое колесо в соответствии с требованиями ТИ 3100.25100.20595.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.21.3, 1.19.21, 2.3.
