Лада Х-Рей. КОНТРОЛЛЕР УПРАВЛЕНИЯ РОБОТИЗИРОВАННОМ КОРОБКОЙ ПЕРЕДАЧ - СНЯТИЕ И УСТАНОВКА

Снятие

Установить автомобиль на рабочий пост, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму провода "массы" от АКБ (ключ гаечный 10).

Снять передний бампер в соответствии с требованиями ТИ 3100.25100.20599.

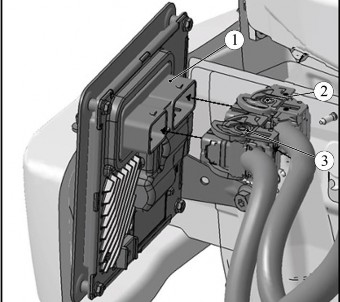

Рисунок 5-1 — Отсоединение жгутов проводов от контроллера управления роботизированной КП:

1 — контроллер управления роботизированной КП;

2, 3 — колодка жгута проводов двигателя
Отсоединить колодки 2 и 3, рисунок 5-1, жгута проводов двигателя от контроллера 1 управления роботизированной КП.

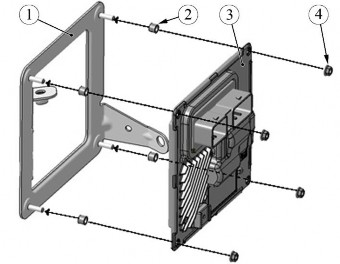

Рисунок 5-2 - Снятие контроллера управления роботизированной КП:

1 - кронштейн контроллера управления КП;

2 - втулка дистанционная;

3 - контроллер управления роботизированной КП;

4 - гайка крепления
Отвернуть четыре гайки 4, рисунок 5-2, крепления и снять контроллер 3 и втулки 2 дистанционные с кронштейна 1 (головка сменная 8, удлинитель, вороток).

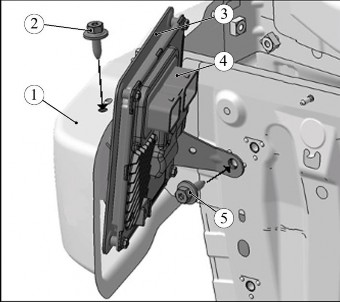

Рисунок 5-3 - Снятие кронштейна контроллера управления КП:

1 - балка переднего бампера;

2, 5 - болт крепления;

3 - кронштейн контроллера управления КП;

4 - контроллер управления роботизированной КП
Отвернуть болты 2 и 5, рисунок 5-3, и снять кронштейн 3 контроллера управления КП (головка сменная 13, удлинитель, вороток).


Установка

Установить на балку 1, рисунок 5-3, переднего бампера кронштейн 3 контроллера управления и завернуть болты 2 и 5 крепления. Момент затяжки болтов 18.24 Н.м (1,8...2,4 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Установить на приварные болты кронштейна дистанционные втулки 2, рисунок 5-2, установить контроллер 3 управления и навернуть четыре гайки 4 крепления. Момент затяжки гаек 2.3 Н.м (0,2. 0,3 кгс.м) (головка сменная 8, удлинитель, вороток, ключ моментный).

Присоединить к контроллеру 1, рисунок 5-1, управления роботизированной КП колодки

2 и 3 жгута проводов двигателя.

Установить передний бампер в соответствии с требованиями ТИ 3100.25100.20599.

Присоединить клемму провода "массы" к АКБ и затянуть гайку крепления. Момент затяжки гайки 4.6 Н.м (0,4.. .0,6 кгс.м) (головка сменная 10, ключ моментный).

В случае, если был установлен новый контроллер, необходимо выполнить процедуру обучения АМТ в соответствии с требованиями ТИ 3100.25100.12055.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.15, 1.19.16, 1.19.21.3.
