ПРИВОД УПРАВЛЕНИЯ МЕХАНИЗМОМ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
Лада Х-Рей. Привод управления механизмом переключения
передач электрический
Снятие
производить в соответствии с требованиями раздела Привод управления
механизмом переключения передач тросовый настоящей ТИ за исключением
операции по отсоединению тросов привода управления от КП.

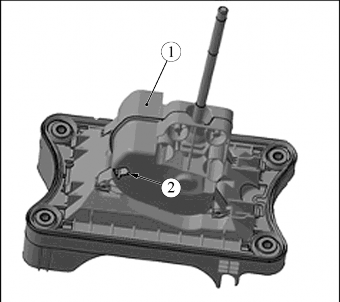

Рисунок 4-5 - Снятие привода управления механизмом переключения передач:
1 - привод управления механизмом переключения передач электрический;
2 - разъем
Дополнительно выполнить операцию:
- отсоединить колодку жгута проводов от разъема 2, рисунок 4-5, привода
1 управления. Установка
Установку производить в соответствии с требованиями раздела Привод
управления механизмом переключения передач тросовый настоящей ТИ за
исключением операции по присоединению тросов привода управления к КП.
Дополнительно выполнить операцию:
- присоединить колодку жгута проводов к разъему 2, рисунок 4-5, привода
1 управления.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934 пп. 1.19.15, 1.19.16, 1.19.21.3.
