2.1

Лада Х-Рей. Высокоскоростной переключатель CSW системы EMM

2.1.1 Параметр : Работа стеклоочистителей в автоматическом режиме на задней скорости:

Данная функция обеспечивается кластером. Функция доступна только для автомобилей, у которых имеется функция «Настройка предпочтений Пользователя».

Описание работы стеклоочистителей в автоматическом режиме на задней скорости:

Случай 1: Автомобиль не имеет меню «Настройки (предпочтения) Пользователя»

Данная функция конфигурирована через LINKED_WITH_REVERSE_CF.

Случай2: Автомобиль имеет меню «Настройки (предпочтения) Пользователя»

Пользователь может легко активировать или деактивировать эту функцию через меню «Предпочтения пользователя».

Соответствующие ISR - это::

- Rear Wiper Activation Request (Запрос на активацию з/стеклоочистителя):

1194 User Settings Rear Wiper Configuration (Настройки Пользователя для конфигурации з/стеклоочистителя)

- Rear Wiper Status (Статус з/стеклоочистителя): 1196 User Settings Rear Wiper

Status (Настройки Пользователя для статуса з/стеклоочистителя)

Для отображения на дисплее активирования/деактивирования автоматического режима работы стеклоочистителей на задней скорости выберите в меню "ELAR".







В случае изменения статуса REAR_WIPER_CF(BCM) вследствие калибровки, обязательно внести изменения как в BCM так и в Cluster, для того, чтобы сохранить одинаковую конфигурацию функциональных параметров для «Настроек Пользователя».

Все остальные функции выполняются BCM


2.1.2 Параметр 4 02 04: Работа стеклоочистителя заднего стекла

Работа стеклоочистителя заднего стекла сконфигурирована через параметр REAR_WIPER_CF.

Блок ВСМ управляет реле заднего стеклоочистителя до тех пор, пока э/двигатель не перейдет в положение остановки.

Если при выдаче запроса на выключение заднего стеклоочистителя с помощью переключателя CSW его щетки не находятся в положении остановки, на двигатель будет продолжать подаваться питание, до тех пор, пока не будет достигнуто положение остановки.

Если стеклоочиститель остановлен в конце цикла вне положения остановки, э/двигатель продолжить работать до обнаружения положения остановки в начале следующего цикла.
Стеклоочиститель заднего стекла работает только в прерывистом режиме, он активируется поворотным кольцом. Время между 2 ходами щеток зависит от скорости автомобиля.

Для активирования функции водитель должен повернуть кольцо «RearWiper/Washer» (задний стеклоочиститель / омыватель) в положение «Стеклоочиститель».

Интервал между двумя рабочими циклами стеклоочистителя напрямую зависит от скорости автомобиля. Он составляет:

в диапазоне скорости от 0 км/ч до REAR_WIPER_INT_SPEED_THRESH_TP(1) км/ч: REAR_WIPER_INT_VALUE_TM_TP(1) сек

в диапазоне от REAR_WIPER_INT_SPEED_THRESH_TP(1) до REAR_WIPER_INT_SPEED_THRESH_TP(2) : REAR_WIPER_INT_VALUE_TM_TP(2) сек в диапазоне от REAR_WIPER_INT_SPEED_THRESH_TP(2) до

REAR_WIPER_INT_SPEED_TRRESR_TP(3) : REAR_WIPER_INT_VALUE_TM_TP(3) сек выше REAR_WIPER_INT_SPEED_THRESH_TP(3) :

REAR_WIPER_INT_VALUE_TM_TP(4)

Если информация о скорости автомобиля отсутствует или недействительна, время между 2 рабочими циклами составляет REAR_WIPER_INT_PERIOD_TP сек.

Все эти значения являются калибровочными параметрами.

Конфигурация прерывистого режима работы заднего стеклоочистителя по скорости больше не выполняется, так как эта функция уже была настроена в предыдущем проекте.

Если скорость автомобиля выше, чем REAR_WIPER_OVERSPEED_THRESH_TP, работа заднего стеклоочистителя запрещена во избежание соскакивания щеток стеклоочистителя с заднего стекла. Данное значение можно настроить на SW.

В случае если работа заднего стеклоочистителя была остановлена при работающем заднем стеклоочистителе, и он не находился в положении остановки, BCM выполнит поиск положения остановки при последующем действии.

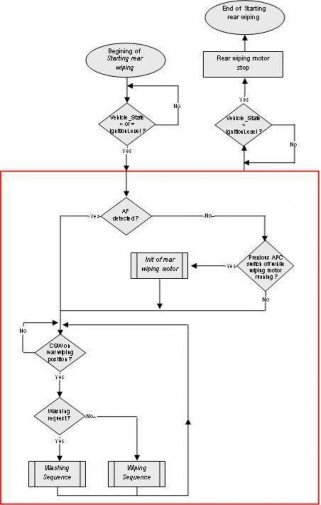

a) Начало работы заднего стеклоочистителя











2.1.3 Параметры 4 02 04 и 4 02 05: Режим замедления стеклоочистителя заднего стекла

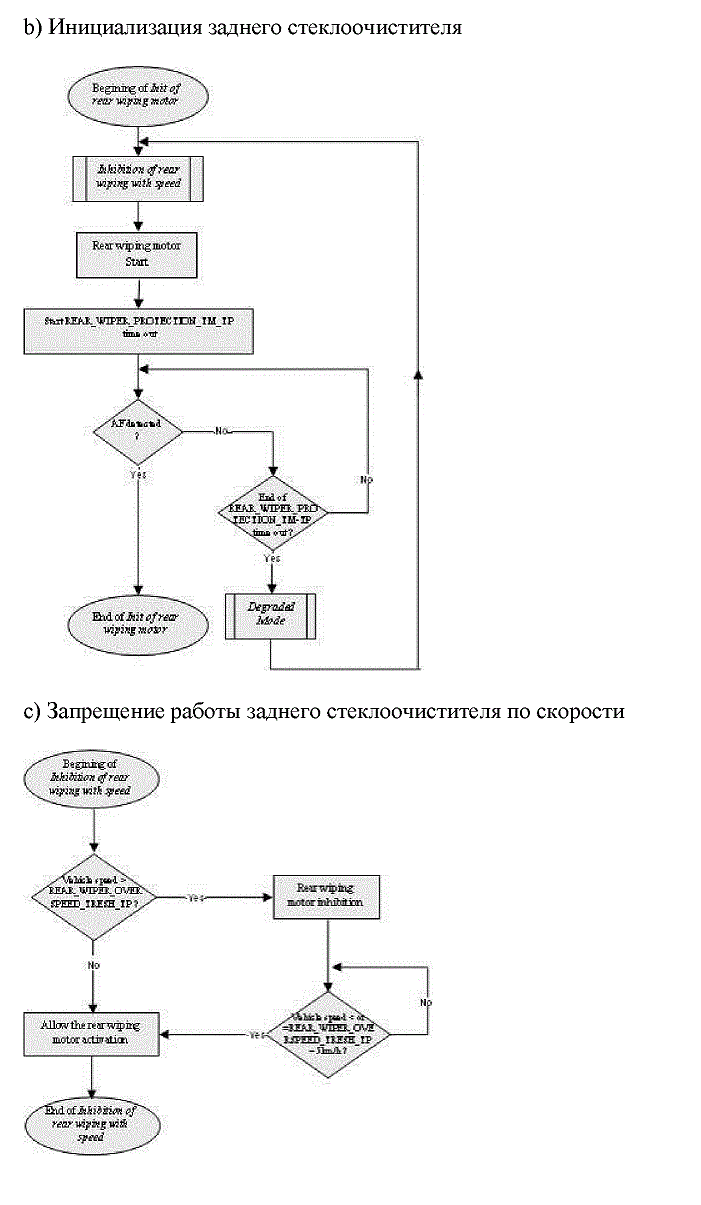

Режим замедления (понижения скорости) активируется каждый раз при включении электродвигателя стеклоочистителя заднего стекла, если поиск положения остановки выполняется дольше, чем REAR_WIPER_PROTECTION_TM_TP.

При включении режима замедления подача питания на электродвигатель прекращается на время задержки REAR_WIPER_COOL_OFF_TM_TP.

Выход из режима замедления заднего стеклоочистителя возможен, только если истекло время ожидания REAR_WIPER_COOL_OFF_TM_TP, и если от водителя поступил новый запрос. Если водитель делает новый запрос в период времени ожидания, BCM остается в режиме замедления (понижения скорости).







2.1.4 Параметр 4 02 05: Работа стеклоочистителей в автоматическом режиме на задней скорости

Автомобиль имеет меню «Настройки (предпочтения) Пользователя»

Пользователь может легко активировать или деактивировать эту функцию через меню «Предпочтения пользователя» (Параметр 1 02 05). Соответствующие ISR - это:

-Rear Wiper Activation Request (Запрос на активацию з/стеклоочистителя):

1194 User Settings Rear Wiper Configuration (Настройки Пользователя для конфигурации з/стеклоочистителя)

- Rear Wiper Status (Статус з/стеклоочистителя): 1196 User Settings Rear Wiper

Status (Настройки Пользователя для статуса з/стеклоочистителя) For more information on the User Settings Preferences see the Document. (65640\ICS\11-2004\1)

Для отображения на дисплее активирования/деактивирования автоматического режима работы стеклоочистителей на задней скорости выберите в меню "ELAR".

В случае изменения статуса REAR_WIPER_CF(BCM) вследствие калибровки, обязательно внести изменения как в BCM так и в Cluster, для того, чтобы сохранить одинаковую конфигурацию функциональных параметров для «Настроек Пользователя».

Если задняя скорость активирована после подтверждения между REVERSE_DELAY_TIME_TP, и работает передний стеклоочиститель (в ручном или автоматическом режиме, независимо от положения комбинированного переключателя), то задний стеклоочиститель работает с интервалом REAR_WIPER_INT_PERIOD_TP (5сек) между двумя проходами щеток.

Если одно из вышеперечисленных условий отсутствует, з/стеклоочиститель останавливается в положении остановки (AF).



Автоматический режим работы стеклоочистителя на задней скорости является приоритетным по отношению к прерывистому режиму работы заднего стеклоочистителя.

Время фильтрации для считывания входа "RearGear" (Задняя скорость) одинаково и для ручной и для автоматической КП. Нет необходимости в конфигурации Manual gear box/Automatic gear box (Ручная КП/АКП).
Схема:

Автоматическая работа заднего стеклоочистителя





2.1.5 Параметр 4 05 02: Омыватель заднего стекла

Эта функция управляет работой стеклоомывателя заднего стекла.
Для включения этой функции необходимо кольцо заднего стеклоочистите-ля/стеклоомывателя в положение «Омыватель».

При кратковременном запросе на включение заднего стеклоомывателя (длительностью меньше, чем WASHER_HOLD_TIME_TM_TP (500мсек)) стеклоочиститель не включается.

При длительном запрос на включение заднего стеклоомывателя (длительностью больше чем WASHER_HOLD_TIME_TM_TP (500мсек)) сразу включится стеклоомыватель на низкой скорости.

После отпускания рычага комбинированного переключателя подача омывающей жидкости прекращается, щетки стеклоочистителя выполняют 2 прохода после следующего положения остановки (AF). После второго прохода и задержки REAR_DROP_WIPE_TM_TP (3сек) щетки стеклоочистителя выполнят окончательный проход (называемый “drop wipe” -протирка капель).

Если запрос на включение заднего стеклоочистителя выполняется во время ожидания "drop wipe", то данный запрос выполняется, а проход «drop wipe» отменяется.

Если запрос на включение заднего стеклоочистителя выполняется во время пролонгированных проходов, проход «drop wipe» отменяется, а запрос на включение заднего стеклоочистителя выполняется после задержки прерывистого режима после последнего пролонгированного прохода.

Если выполняется последовательность операций стеклоомывателя, любой новый запрос на включение стеклоомывателя в это время (выполненный с помощью переключателя CSW) вызовет повторную инициализацию цикла работы стеклоомывателя.

Если задний стеклоочиститель продолжает работу в прерывистом режиме: при активации запроса на работу стеклоомывателя с помощью переключателя CSV, выполнение последовательности операций стеклоомывателя будет продолжено (наивысший приоритет). После завершения последнего пролонгированного цикла очистки, тайм-аут прерывистого режима инициализируется повторно.

Окончательный проход (drop wipe) больше нельзя конфигурировать, как это можно было сделать до настоящего времени. См.выше названный Е-мэйл (4 02 04: задний стеклоочиститель).
