Лада Х-Рей. ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ АВТОМОБИЛЕЙ - УСТРОЙСТВО, ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

Работы проводить в соответствии с требованиями инструкции по охране труда для слесарей, действующей на предприятии.

1 Устройство ЦБКЭ

1.1 Назначение ЦБКЭ

Центральный блок кузовной электроники (ЦБКЭ) предназначен для выполнения следующих функций:

- функции системы контроля доступа (см. ТИ 3100.25100.12057 "Система контроля доступа автомобиля LADA VESTA - устройство, диагностика неисправностей");

- управление стартером;

- управление реле дополнительных потребителей;

- управление обогревателем заднего стекла и обогревателями боковых электрозеркал;

- управление обогревателем ветрового стекла;

- управление лампами указателей поворота и аварийной сигнализации;

- управление плафоном освещения салона;

- управление плафонами освещения порогов (для комплектации "Люкс");

- управление освещением багажника;

- управление стеклоочистителем ветрового стекла (для комплектаций "Классик" и "Комфорт");

- управление энергосбережением устройств внутреннего освещения автомобиля;

- контроль состояния выключателя сигнала торможения (ВСТ);

- контроль состояния выключателя сигнала положения педали сцепления (ВСППС) (для комплектаций с механической коробкой передач);

- индикация.

1.2 Замена ЦБКЭ

После замены ЦБКЭ для восстановления его функционирования необходимо с помощью диагностического прибора Grade-X выполнить процедуру обучения ЦБКЭ (процедуру ввода параметров в ЦБКЭ) и выполнить процедуру автоматического конфигурирования ЦБКЭ (см. ТИ 3100.25100.12057).

Схема электрических соединений ЦБКЭ на автомобиле LADA VESTA приведена на рисунках 1-1 и 1-2.

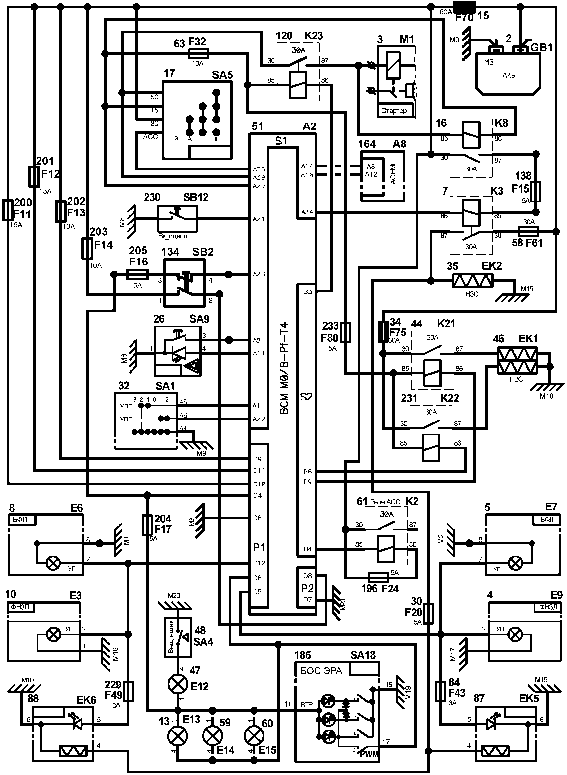

Рисунок 1-1 - Схема электрических соединений ЦБКЭ на а/м LADA VESTA:
2 - батарея аккумуляторная; 3 - стартер; 4 - фонарь задний внешний левый; 5 - блок-фара левая; 7 - реле обогрева заднего стекла (К3); 8 - блок-фара правая; 10 - фонарь задний внешний правый; 13 - плафон освещения багажника; 15 - предохранитель 60 А (F70); 16 -реле дополнительное (К8); 17 - выключатель зажигания; 26 - выключатель аварийной сигнализации; 30 - предохранитель 5 А (F20); 32 - переключатель подрулевой левый (переключатель световой сигнализации); 34 - предохранитель 60 А (F75); 35 - обогреватель заднего стекла; 44 - реле обогрева ветрового стекла 1 (К21); 46 - обогреватель ветрового стекла; 47 - плафон освещения вещевого ящика; 48 - выключатель плафона освещения вещевого ящика; 51 - ЦБКЭ (контроллер ВСМ); 58 - предохранитель 30 А (F61); 59 - плафон освещения порога левый (устанавливается на комплектации "люкс"); 60 - плафон освещения порога правый (устанавливается на комплектации "люкс"); 61 - реле дополнительных потребителей (К2); 63 - предохранитель 10 А (F32); 84 - предохранитель 3 А (F43); 87 - зеркало наружное левое; 88 - зеркало наружное правое; 120 - дополнительное реле стартера (К23); 134 - выключатель сигнала торможения; 138 - предохранитель 5 А (F15); 164 - панель управления кондиционером (схема подключения для комплектации "комфорт"); 185 -блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 - предохранитель 5 А (F24); 200 - предохранитель 15 А (F11); 201 - предохранитель 15 А (F12); 202 - предохранитель 10 А (F13); 203 - предохранитель 10 А (F14); 204 - предохранитель 5 А (F17); 205 -предохранитель 5 А (F16); 229 - предохранитель 3 А (F49); 230 - выключатель сигнала положения педали сцепления; 231 - реле обогрева ветрового стекла 2 (К22); 233 - предохранитель 5 А (F80)

Рисунок 1-1 - Схема электрических соединений ЦБКЭ на а/м LADA VESTA:
- место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;
- место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

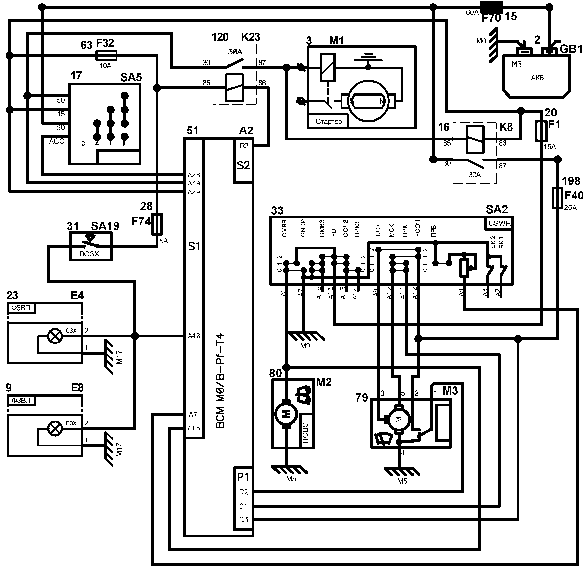

Рисунок 1-2 - Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация "Комфорт"):
2 - батарея аккумуляторная; 3 - стартер; 9 - фонарь задний внутренний левый; 15 - предохранитель 60 А (F70); 16 - реле дополнительное (К8); 17 - выключатель зажигания; 20 -предохранитель 15 А (F1); 23 - фонарь задний внутренний правый; 28 - предохранитель 5 А (F74); 31 - выключатель света заднего хода; 33 - переключатель подрулевой правый (переключатель стеклоочистителя); 51 - ЦБКЭ (контроллер ВСМ); 63 - предохранитель 10 А (F32); 79 - электродвигатель очистителя ветрового стекла; 80 - электродвигатель омывате-ля; 120 - дополнительное реле стартера (К23); 198 - предохранитель 25 А (F40);

- место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

- место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке
