Поднять автомобиль на высоту, удобную для выполнения работы, отвернуть
гайки 2, рисунок 9-3, стяжных болтов муфт 1, соединяющих трубопровод
системы выпуска отработавших газов, ослабить муфты (головка накидная 13,
удлинитель и вороток трещоточный, отвертка плоская).
В случае, если система выпуска цельная, то на трубопроводе системы
выпуска отработавших газов отметить маркером середину В между метками А
и Б зон резки, как показано на рисунке 9-4 (линейка).
Разрезать трубопровод системы выпуска отработавших газов с помощью
трубореза между каталитическим нейтрализатором и дополнительным
глушителем в соответствии с разметкой посередине между двумя метками 1,
рисунок 9-6 (труборез цепной типа 60 11 00 01 ф. "Stahlwille").

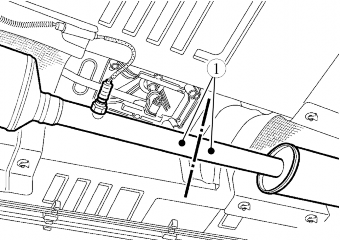

Рисунок 9-7 - Резка трубопровода системы выпуска отработавших газов
между каталитическим нейтрализатором и дополнительным глушителем:
1 - метки зоны резки
Разрезать трубопровод системы выпуска отработавших газов с помощью
трубореза между дополнительным и основным глушителями в соответствии с
разметкой посередине между двумя метками 1, рисунок 9-7 (труборез цепной
типа 60 11 00 01 ф. "Stahlwille").

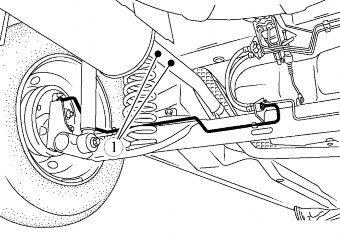

Рисунок 9-7 - Резка трубопровода системы выпуска
отработавших газов между основным и дополнительным глушителями:
1 - метки зоны резки
Закрепить основной глушитель технологическим крюком к кузову автомобиля
(крюк технологический).
Отсоединить кронштейн дополнительного глушителя от подушки подвески (в
случае необходимости подушку подвески разрезать), снять дополнительный
глушитель и муфты (при наличии). Муфты подлежат замене (отвертка
плоская, нож технологический). Операцию выполнять с помощником.
Удалить заусенцы на частях выпускного трубопровода, которые будут
повторно использоваться на автомобиле (напильник плоский).
Снятие основного глушителя
Поднять автомобиль на высоту, удобную для выполнения работы, отвернуть
гайку 2, рисунок 9-3, стяжного болта муфты 1, соединяющей трубопровод
системы выпуска отработавших газов, ослабить муфту (при наличии)
(головка накидная 13, удлинитель и вороток трещоточный, отвертка
плоская).
В случае, если система выпуска цельная, то на трубопроводе системы
выпуска отработавших газов отметить маркером середину В между метками А
и Б зоны резки, как показано на рисунке 9-4 (линейка).
Разрезать трубопровод системы выпуска отработавших газов с помощью
трубореза в соответствии с разметкой посередине между двумя метками 1,
рисунок 9-7, на трубопроводе (труборез цепной типа 60 11 00 01 ф. "Stahlwille").
Отсоединить кронштейн основного глушителя от подушки подвески (в случае
необходимости подушку подвески разрезать), снять основной глушитель и
муфту (при наличии). Муфта подлежит замене (отвертка плоская, нож
технологический).
Удалить заусенцы на частях выпускного трубопровода, которые будут
повторно использоваться на автомобиле (напильник плоский).
