Лада Х-Рей. Адсорбер двигателя
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом, выключить зажигание и отсоединить клемму провода "массы" от
аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г
грузоподъемностью 3,2 т, ключ гаечный 10).
Снять щиток грязезащитный переднего бампера правый в соответствии с
требованиями ТИ 3100.25100.20599.
Нажать на пружинные фиксаторы соединителей трубок 2 и 5, рисунок 8-34, и
движением вдоль оси штуцеров отсоединить трубки от адсорбера 1 .

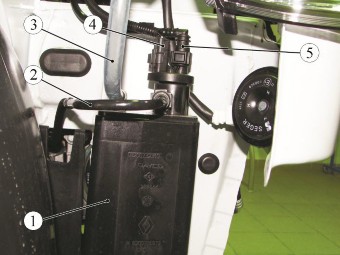

Рисунок 8-34 - Отсоединение трубок и колодки жгута проводов от
адсорбера:
1 - адсорбер;
2 - трубка улавливания паров топлива;
3 - трубка сапуна;
4 - колодка жгута проводов к электромагнитному клапану продувки
адсорбера;
5 - трубка адсорбера
Отсоединить трубку 3 сапуна от адсорбера.
Отсоединить колодку 4 электромагнитного клапана от адсорбера.
Отвернуть две гайки 1, рисунок 8-35, крепления адсорбера и снять
адсорбер 2 с автомобиля (головка сменная 13, удлинитель, вороток).

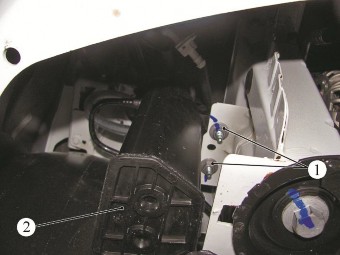

Рисунок 8-35 - Снятие адсорбера:
1 - гайки крепления адсорбера;
2 - адсорбер
Установка
Установить адсорбер 2, рисунок 8-35, на автомобиль, установить и
затянуть гайки 1 крепления адсорбера (головка сменная 13, удлинитель,
вороток).
Присоединить колодку 4, рисунок 8-34, электромагнитного клапана к
адсорберу.
Присоединить трубку 3 сапуна к адсорберу.
Присоединить трубки 2 и 5 к адсорберу движением вдоль оси штуцеров до
щелчка пружинного фиксатора соединителя. Проверить надежность фиксации
трубок.
Установить щиток грязезащитный переднего бампера правый в соответствии с
требованиями ТИ 3100.25100.20599.
Присоединить клемму провода "массы" к аккумуляторной батарее (ключ
гаечный 10).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934 пп. 1.19.6, 1.19.14.
