8.5

Лада Х-Рей. Клапан продувки адсорбера двигателя



Снятие



Установить автомобиль на рабочее место, затормозить стояночным тормозом и выключить зажигание.

Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Отсоединить колодку 1, рисунок 8-13, жгута проводов от клапана 3 продувки адсорбера.

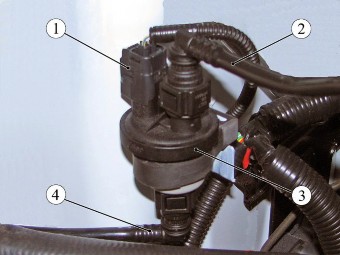

Рисунок 8-13 - Клапан продувки адсорбера:

1 - колодка жгута проводов к клапану продувки адсорбера;

2 - трубка паропровода к модулю впуска;

3 - клапан продувки адсорбера;

4 - трубка паропровода от адсорбера






Нажать на пружинные фиксаторы наконечника трубки 2 паропровода к модулю впуска и движением вдоль оси штуцера отсоединить трубку от клапана продувки адсорбера.

Нажать на пружинные фиксаторы наконечника трубки 4 паропровода от адсорбера и движением вдоль оси штуцера отсоединить трубку от клапана продувки адсорбера.

Снять клапан продувки адсорбера с кронштейна на кузове автомобиля совместно с демпфером.

При необходимости снять демпфер с клапана продувки адсорбера.




Установка

Установку клапана продувки адсорбера выполнять в порядке обратном снятию.

При установке трубок паропровода наконечники трубок присоединять к штуцерам клапана продувки адсорбера до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубок.
