Лада Х-Рей. Топливный бак




Снятие




Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т). Откинуть вперед подушку заднего сиденья.

Снять крышку 1, рисунок 8-1, люка бензонасоса.

Отсоединить колодку 1, рисунок 8-2, от МЭБН 2.

Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. "СовПлим"). Выключить зажигание.

Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Приподнять автомобиль и слить максимально возможное количество топлива из топливного бака. При откачке топлива принять меры по исключению утечки (насос кистевой, канистра для топлива).
Снять правое заднее колесо в соответствии с требованиями ТИ 3100.25100.20594.

Отвернуть два винта 1, рисунок 8-3, самонарезающих крепления наливной горловины

2 топливного бака к кузову (отвертка с насадкой Torx Т20).

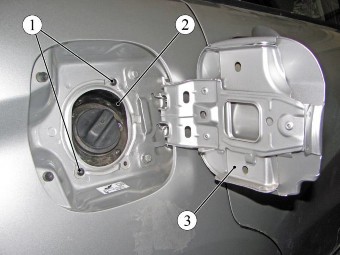

Рисунок 8-3 - Крепление наливной горловины топливного бака:

1 - винт самонарезающий;

2 - наливная горловина топливного бака;

3 - люк наливной горловины топливного бака










Отвернуть гайку 1, рисунок 8-4, и снять клемму провода 2 "массы" со шпильки крепления на кузове под аркой заднего правого колеса (головка сменная 10, удлинитель, вороток).

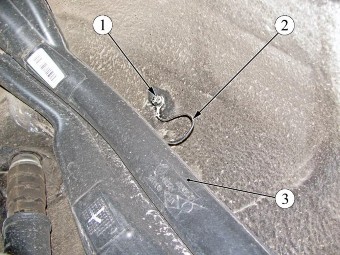

Рисунок 8-4 - Крепление провода "массы" наливной трубы топливного бака:

1 - гайка;

2 - наливная труба топливного бака;

3 - провод "массы"






Отвернуть гайки 1, рисунок 8-5, и болт 2, снять защитный экран 3 трубопроводов (головка сменная 10, удлинитель, вороток).

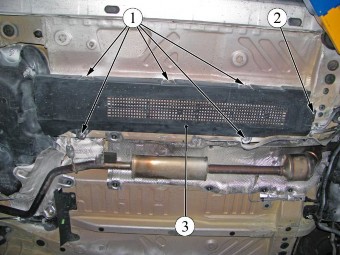

Рисунок 8-5 - Крепление защитного экрана трубопроводов:

1 - гайка;

2 - болт;

3 - защитный экран трубопроводов
Снять держатели 1, рисунок 8-6, теплозащитного экрана (отвертка плоская, отвертка крестообразная, плоскогубцы).

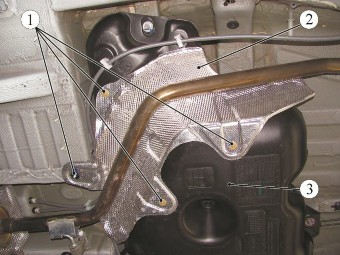

Рисунок 8-6 - Крепление теплозащитного экрана топливного бака:

1 - держатель;

2 - теплозащитный экран топливного бака;

3 - топливный бак










Снять теплозащитный экран 2 топливного бака.

Отсоединить систему выпуска отработавших газов от выпускного коллектора и кузова автомобиля в соответствии с требованиями раздела 9 настоящей ТИ.

Сместить переднюю часть системы выпуска отработавших газов влево и закрепить на левом рычаге передней подвески (крючок технологический).

Нажать на пружинные фиксаторы соединителей трубок 1 и 2, рисунок 8-7, и движением вдоль оси штуцеров отсоединить трубки от топливного бака 3.

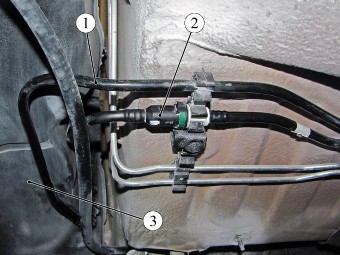

Рисунок 8-7 - Отсоединение трубок от топливного бака:

1 - трубка паропровода от топливного бака к адсорберу;

2 - трубка топливная;

3 - топливный бак
Отсоединить тросы 1, рисунок 8-8, стояночного тормоза от держателей на кузове и топливном баке.

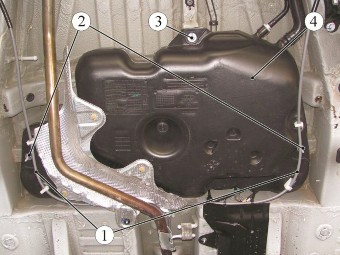

Рисунок 8-8 - Снятие топливного бака:

1 - трос стояночного тормоза;

2 - гайка крепления топливного бака;

3 - болт крепления топливного бака;

4 - топливный бак










Отвернуть две гайки 2 и два болта 3 крепления топливного бака (головка сменная 13, удлинитель, вороток).

Снять топливный бак 4. Операцию выполнять с помощником.









Установка

Установить топливный бак 4, рисунок 8-8. Операцию выполнять с помощником.

Установить гайки 2 и болты 3 крепления топливного бака. Моменты затяжки:

- гайка крепления топливного бака 18.24 Н.м (1,8___2,4 кгс.м);

- болт крепления топливного бака 18_24 Н.м (1,8...2,4 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Присоединить трубки 1 и 2, рисунок 8-7, к трубкам топливного бака 3 движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубок.

Закрепить тросы 2, рисунок 8-8, стояночного тормоза в держателях на кузове и топливном баке.

Установить теплозащитный экран 2, рисунок 8-6, топливного бака и закрепить держателями 1 теплозащитного экрана. Вышедшие из строя держатели заменить новыми (отвертка крестообразная)

Установить систему выпуска отработавших газов в соответствии с требованиями раздела 9 настоящей ТИ.

Установить защитный экран 3, рисунок 8-5, трубопроводов и закрепить гайками 1 и болтом 2.

Моменты затяжки:

- болт крепления защитного экрана трубопроводов 7_9 Н.м (0,7.. .0,9 кгс.м);

- гайка крепления защитного экрана трубопроводов 7.9 Н.м (0,7.. .0,9 кгс.м); (головка сменная 10, удлинитель, ключ моментный).

Закрепить винтами 1, рисунок 8-3, самонарезающими наливную горловину 2 топливного бака к кузову (отвертка с насадкой Torx Т20).

Присоединить провод 2, рисунок 8-4, "массы" к шпильке на кузове под аркой правого заднего колеса. Момент затяжки гайки 1 крепления провода "массы" к кузову 7...9 Н.м (0,7...0,9 кгс.м); (головка сменная 10, удлинитель, вороток, ключ моментный).

Установить правое заднее колесо в соответствии с требованиями ТИ 3100.25100.20594.

Присоединить колодку 1, рисунок 8-2, жгута проводов заднего к МЭБН 2.

Установить крышку 1, рисунок 8-1, люка бензонасоса.

Опустить подушку заднего сиденья.

Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями ТИ 3100.25100.20597.
