Лада Х-Рей. ЛЕМЕНТЫ СИСТЕМЫ ПИТАНИЯ - СНЯТИЕ / УСТАНОВКА
Лада Х-Рей. Модуль электробензонасоса (МЭБН)
Снятие
Установить автомобиль на рабочее место и затормозить стояночным
тормозом. Откинуть вперед подушку заднего сиденья.
Снять крышку 1, рисунок 8-1, люка бензонасоса.

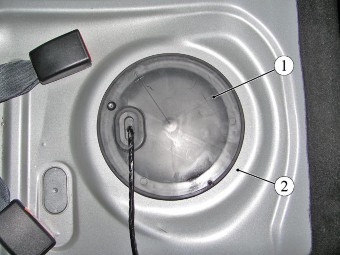

Рисунок 8-1 - Крышка люка бензонасоса:
1 - крышка люка бензонасоса;
2 - панель пола задняя
Отсоединить колодку 1, рисунок 8-2, жгута проводов заднего от МЭБН 2.

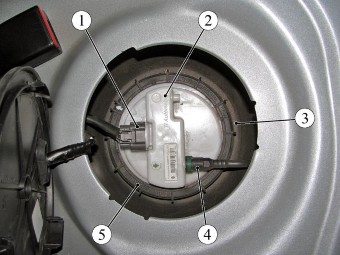

Рисунок 8-2 - Модуль электробензонасоса (МЭБН):
1 - колодка жгута проводов заднего к МЭБН;
2 - МЭБН;
3 - топливный бак;
4 - наконечник топливной трубки;
5 - кольцо прижимное
Запустить двигатель и дать ему поработать на оборотах холостого хода до
полной остановки для сброса давления в топливной системе, обеспечив
отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. "СовПлим").
Выключить зажигание.
Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ
гаечный 10).
Нажать на пружинные фиксаторы наконечника трубки 4
топливного трубопровода задней и движением вдоль оси штуцера отсоединить
трубку от МЭБН 1.
Повернуть прижимное кольцо 5 против хода часовой стрелки, снять кольцо и
МЭБН (ключ 67.7812-9704 L для снятия и установки прижимного кольца МЭБН).
Снять уплотнительное кольцо.
Установка
Внимание. Проверить состояние уплотнительного кольца и гайки крепления
электробензонасоса, при необходимости заменить.
Установить уплотнительное кольцо в канавку на топливном баке 3.
Установить МЭБН 2, рисунок 8-2, в топливный бак 3, совместив метки.
Установить прижимное кольцо 5 и повернуть его по ходу часовой стрелки,
совместив метку на прижимном кольце с меткой на топливном баке (ключ
67.7812-9704 L для снятия и установки прижимного кольца МЭБН).
Присоединить трубку 4 топливного трубопровода заднюю к МЭБН движением
вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить
надежность фиксации трубки.
Присоединить колодку 1 жгута проводов заднего к МЭБН.
Установить крышку 1, рисунок 8-1, люка бензонасоса.
Опустить подушку заднего сиденья.
Присоединить клемму провода "массы" к аккумуляторной батарее в
соответствии с требованиями ТИ 3100.25100.20597.
