Лада Х-Рей. ДЕМПФЕР КОЛЕНЧАТОГО ВАЛА - СНЯТИЕ / УСТАНОВКА

Снятие




Для всех комплектаций автомобилей

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).

Снять правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять правую внутреннюю накладку арки колеса в соответствии с требованиями ТИ 3100.25100.20599.

Снять ремень привода навесных агрегатов в соответствии с требованиями раздела 4 настоящей технологической инструкции.

Снять брызговик двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Снять стартер в соответствии с требованиями ТИ 3100.25100.20597, не отсоединяя клемму и разъем жгутов проводов, подходящие к стартеру, и подвесить его на технологический крючок (крючок технологический).

Заблокировать маховик двигателя через отверстие для установки стартера (отвертка плоская).





Для автомобилей с двигателем Н4М

Отвернуть болт 1, рисунок 6-1, крепления и снять демпфер коленчатого вала (головка сменная 19, вороток).

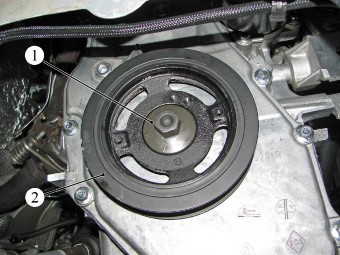

Рисунок 6-1 - Снятие демпфера коленчатого вала двигателя H4M:

1 - болт крепления демпфера;

2 - демпфер коленчатого вала

Для автомобилей с двигателями 21129 и 21179



Отвернуть болт 1, рисунок 6-2, крепления демпфера, снять шайбу 2 и демпфер 3 коленчатого вала (головка сменная 17, вороток).

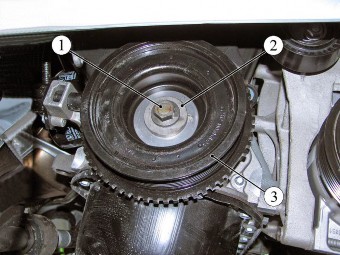

Рисунок 6-2 - Демпфер коленчатого вала:

1 - болт крепления демпфера;

2 - шайба;

3 - демпфер коленчатого вала




Установка


Для автомобилей с двигателем К4М



Установить демпфер 2, рисунок 6-1, на коленчатый вал и закрепить болтом 1. Момент затяжки болта крепления демпфера 90.110 Н.м (9,0.11,0 кгс.м) (головка сменная 19, вороток, ключ моментный).



Для автомобилей с двигателями 21129 и 21179



Установить демпфер на коленчатый вал и закрепить болтом 1, рисунок 6-2, с шайбой 2. Момент затяжки болта крепления демпфера 90.110 Н.м (9,0.11,0 кгс.м) (головка сменная 17, вороток, ключ моментный).

Операции общие для всех комплектаций автомобилей

Установить стартер в соответствии с требованиями ТИ 3100.25100.20597.

Установить ремень привода навесных агрегатов в соответствии с требованиями раздела 4 настоящей технологической инструкции.

Установить правую внутреннюю накладку арки колеса в соответствии с требованиями ТИ 3100.25100.20599.

Установить правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.

Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями ТИ 3100.25100.20597.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.5, 1.19.6, 1.19.14.
