Лада Х-Рей. ПРОВЕРКА РАБОТЫ ЭЛЕКТРОПРИВОДА СТЕКЛОПОДЪЕМНИКОВ
И НАРУЖНЫХ ЗЕРКАЛ
Стеклоподъемники должны работать плавно, без заеданий. Перекос стекол по
проемам и самопроизвольное перемещение стекол не допускаются.
Для автомобилей, оборудованных электростеклоподъемниками и

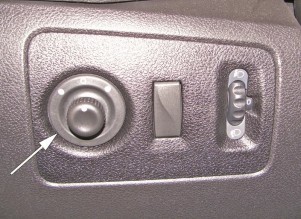

электроприводом наружных зеркал, проверить их работоспособность. Блок
управления стеклоподъемниками и приводом наружных зеркал должен
обеспечивать плавную, без заеданий, работу стеклоподъемников и
регулировку наружных зеркал (рисунок 20).
Рисунок 20 - Проверка работы переключателя регулировки наружных зеркал
заднего вида.
3.9
Лада Х-Рей. ПРОВЕРКА РАБОТЫ РЕМНЕЙ БЕЗОПАСНОСТИ

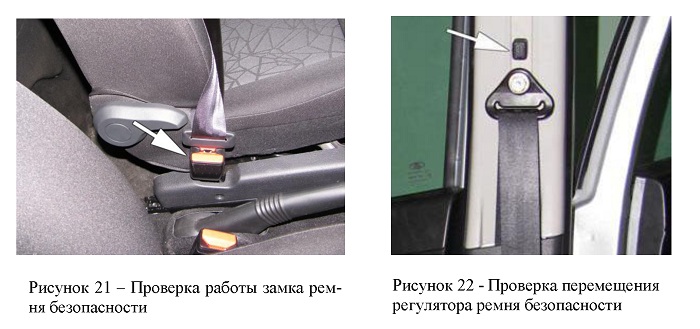

Проверить работу ремней безопасности. Замок (рисунок 21) должен надежно
фиксировать ремень. Лента не должна иметь разрывов и перекручиваний. При
правильном замыкании язычка в замке должен быть слышен характерный
щелчок. Вытянутая из катушки лента под действием возвратной пружины
должна самостоятельно втягиваться на место.
При нажатии на клавишу (рисунок 22), регулятор ремня безопасности должен перемещаться вниз, перемещение регулятора вверх осуществляется без нажатия на клавишу.
3.10
Лада Х-Рей. ПРОВЕРКА ПЕРЕМЕЩЕНИЯ РУЛЕВОЙ КОЛОНКИ

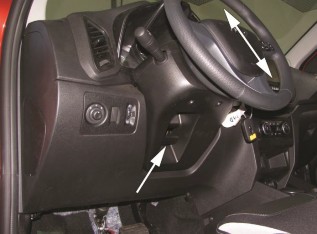

Проверить перемещение и фиксацию рулевой колонки (рисунок 23). При
опущенном вниз рычаге регулировки рулевая колонка должна плавно, без
рывков и заеданий, перемещаться вверх-вниз и вперед - назад. При
поднятом вверх рычаге регулировки рулевая колонка должна надежно
фиксироваться в установленном положении.
ВНИМАНИЕ: Регулировку положения рулевой колонки проводить только на
неподвижном автомобиле.
Рисунок 23 - Проверка перемещения и фиксации рулевой колонки
3.11
Лада Х-Рей. ПРОВЕРКА РАБОТЫ МЕХАНИЗМОВ РЕГУЛИРОВАНИЯ
ПЕРЕДНИХ СИДЕНИЙ
При поднятом рычаге блокировки (рисунок 24), сиденье должно плавно, без
заеданий, перемещаться в продольном направлении; при заблокированном
механизме перемещение сиденья
не допускается. Блокировка должна осуществляться в любом (между двумя крайними) фиксированном положении сиденья.
Рисунок 24 - Проверка работы механизма перемещения переднего сиденья
ВНИМАНИЕ: Запрещается регулировать положение водительского сиденья во
время движения автомобиля.
Проверить работу механизма регулирования наклона спинки переднего
сиденья (рисунок 25). При поднятии вверх рукоятки регулировки спинка
сиденья должна плавно, без заедания, изменять свое положение и надежно
фиксироваться в заданном положении.
Рисунок 25 - Проверка работы механизма наклона спинки переднего сиденья

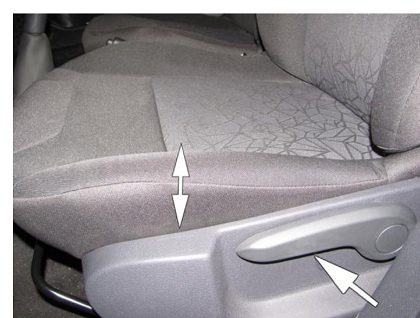

Проверить работу механизма регулировки сиденья по высоте (рисунок 26).
При поднятии или опускании рычага должен регулироваться угол наклона и
положение подушки сиденья, подушка сиденья должна подниматься или
опускаться.
Рисунок 26 - Проверка работы механизма регулировки сиденья по высоте
Проверить работу механизма перемещения и снятия подголовника (рисунок 27). Подголовник должен плавно перемещаться вверх в направляющих спинки сиденья и удерживаться в фиксированных по высоте положениях. При нажатой кнопке фиксатора на опоре, подголовник должен перемещаться вниз в требуемое положение, а так же извлекаться из спинки сиденья и устанавливаться на место.
Рисунок 27 - Проверка перемещения и фиксации подголовника
Проверить работу механизма складывания спинки заднего сиденья . При
потягивании рукоятки фиксатора вверх, спинка заднего сиденья должна
складываться.
3.12
Лада Х-Рей. ПРОВЕРКА РАБОТЫ КРЫШКИ ЛЮКА ТОПЛИВНОГО БАКА
И НАДЕЖНОСТИ ФИКСАЦИИ ПРОБКИ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА
Самопроизвольное открывание крышки люка топливного бака не допускается.
Отвернуть, затем завернуть пробку горловины топливного бака (рисунок
29). Пробка должна надежно фиксироваться в закрытом положении,
повреждение уплотняющего элемента пробки не допускается.
Рисунок 29 - Проверка надежности фиксации пробки горловины топливного
бака
