Лада Х-Рей. СИСТЕМА НАВИГАЦИИ




Система навигации определяет Ваше положение и направ- ляет Вас с помощью следующих данных:

  • приемника GPS;

  • электронной карты




    Приемник GPS

    Навигационная система использует сигналы спутников GPS (Global Positioning System) и GLONASS, находящихся на околоземной орбите Приемник GPS принимает сигналы от нескольких спутников

    Таким образом, система может определить местоположе- ние автомобиля

    Примечание. После транспортировки на значительное расстояние без пробега (на пароме или железнодорожной платформе) системе может потребоваться несколько минут для восстановления работо- способности

    Различные обновления, в частности, обновления карт, выпускаются регулярно В некоторых случаях отображение дороги на карте не соответствует действительности в связи с отсутствием обновления картографической информации

    Рекомендуется самостоятельно установить Naviextras Toolbox на компьютере и регулярно обновлять систему




    Электронная карта

    Электронная карта включает требуемые для работы систе- мы карты дорог и планы городов




    Флеш-накопитель USB «Карта»

    Для установки самой последней версии см главу

    «Обновление системы»

    Примечание. Флеш-накопитель USB не поставляется с системой Используемый флеш-накопитель USB должен иметь формат FAT32 и максимальный объем памяти 32Gb

    Желательно использовать самую последнюю версию карты




    Установка флеш-накопителя USB

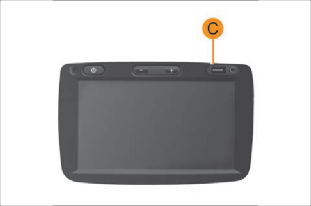

    Рис. 26. Место USB-разъема




    Вставьте флеш-накопитель USB в USB-разъем C системы















    ЧТЕНИЕ КАРТЫ




    Отображение карты

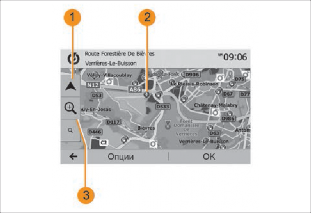

    Рис. 27. Электронная карта




    Для отображения карты вокруг места нахождения автомо- биля нажмите «Главная страница» > «Карта»

    Дотроньтесь до экрана карты 2

    Для перемещения по навигационной карте перетащите ее в желаемом направлении по экрану Нажмите 1, чтобы вер- нуться к текущему положению автомобиля

    Нажмите 3 для вызова кнопок увеличения и уменьшения изображения

    Условные обозначения на карте

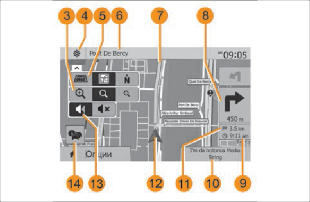

    Рис. 28. Условные обозначения




    1. – Опции отображения системы навигации

    2. – Доступ к различным режимам отображения:

  • режим 3D;

  • режим 2D;

  • режим 2D-север (верхняя часть карты всегда показывает направлени на север)

  1. – Наименование ближайшей главной дороги или инфор- мация о ближайшем дорожном знаке

  2. – Маршрут, рассчитанный навигационной системой

  3. – Расстояние и обозначение ближайшего места измене- ния направления движения

  4. – Предполагаемое время прибытия

  5. – Прослушиваемое в данный момент мультимедийное устройство

  6. – Оставшееся расстояние до пункта назначения

  7. – Местоположение автомобиля на навигационной карте

  8. – Включение/выключение голосовых инструкций

  9. – Информация о дорожном движении Нажмите эту зону, чтобы узнать о различных дорожных происшествиях, имею- щихся на Вашем маршруте




Положение GPS

Данная функция позволяет распознать географическое положение выбранного места (адрес/долгота/широта) Нажмите желаемое место на экране

Нажмите «Опции» затем «News» для выбора точного поло- жения выбранного места




Картографические символы

Для обозначения точек интереса (POI) в системе навигации используются специальные картографические символы См подраздел «Отображение точек интереса» в разделе

«Настройки карты»




«Текущая позиция»

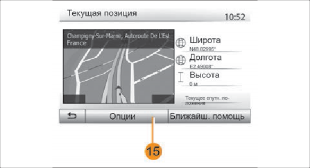

Рис. 29. «Текущая позиция»

Данная функция позволяет проверять информацию о теку- щем положении и отображать ближайшие точки интереса POI

Эта функция активна при включенном GPS

Нажмите «Опции» на экране, а затем «Текущая позиция» На экране отображается следующая информация:

  • широта;

  • долгота;

  • высота над уровнем моря;

  • номер дома;

  • текущий адрес




Информация о стране

Нажмите 15, затем «Информация о стране»

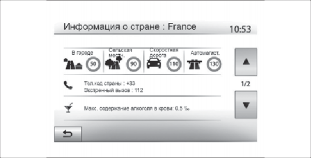

Рис. 30. Информация о стране




Данная функция позволяет отображать информацию о стра- не в соответствии с настоящим положением

На экране отображается следующая информация:

  • ограничение скорости: отображаются ограничения скоро- сти на скоростных магистралях Единицы измерения зави-

    сят от выбранных региональных параметров При отсут- ствии данных вместо таблицы и номера на экране будет отображено «--»;

  • телефонный код страны;

  • номера экстренных служб;

  • действующие ограничения страны;

  • максимальный разрешенный уровень алкоголя в крови;

  • обязательное наличие светоотражающего жилета;

  • обязательное наличие огнетушителя;

  • обязательное включение фар в любое время суток;

  • обязательное наличие запасных лампочек;

  • обязательное наличие аптечки;

  • обязательное наличие треугольного знака аварийной остановки;

  • обязательное наличие шлема для мотоциклистов;

  • обязательное использование цепей для снега зимой;

  • рекомендуемое использование цепей для снега зимой;

  • обязательное использование зимних шин зимой;

  • рекомендованное использование зимних шин зимой




«Ближайшая помощь»

Данная функция позволяет найти ближайший к Вам пункт помощи

Нажмите 16 для открытия нового экрана быстрого поиска




На экране отображается следующая информация:

  • станции технического обслуживания;

  • станции скорой медицинской помощи;

  • комиссариаты полиции;

  • автозаправочные станции

Для поиска пункта назначения на данном экране см главу

«Ввод пункта назначения» и пункт «Выбор точки интереса (POI)»

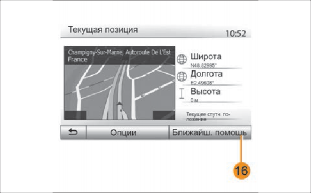

Рис. 31. Кнопка «Ближайшая помощь»

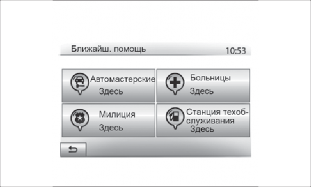

Рис. 32. «Ближайшая помощь»
