10.

Лада Х-Рей. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ



Т а б лиц а 1




Технические характеристики

Значение

Габаритные размеры, мм:

  • длина

  • ширина

  • высота (при снаряженной массе)




4165

1764

1570

База автомобиля, мм

2592

Колея передняя, мм

1484 (R15”) – 1492 (R16” и R17”)

Колея задняя, мм

1524 (R15”) – 1532 (R16” и R17”)

Передний свес, мм

834

Задний свес, мм

739

Угол въезда/съезда (при полной нагрузке), град.

21/34

Дорожный просвет (при полной нагрузке) под картером двигателя, мм

≥195

Объем багажного отделения, в пассажирском варианте/со сложенными

задними сиденьями/со сложенными задним и передним пассажирским сиденьями, дм3




361/1207/1514

Масса снаряженная (c водителем), кг

1190–1250

Полная (разрешенная максимальная) масса автомобиля, кг

1650*

Масса прицепа с тормозами/ без тормозов, не более кг

800/600**

Продолжение табл. 1




Технические характеристики

Значение

Двигатель

H4M 1,6 л, 16-кл.

H4M 1,6 л, 16-кл.

21129

1,6 л, 16-кл.

21179

1,8 л, 16-кл.

21179

1,8 л, 16-кл.

21179

1,8 л, 16-кл.

21179

1,8 л, 16-кл.

Коробка передач

JH3-512 МТ

JH3-512 МТ

JR5-518 МТ

21827

AМТ

21827

AМТ

JR5-523 МТ

JR5-523 МТ

Комплектация

Optima

Top

Optima

Optima

Top

Optima

Luxe

Максимальная скорость***, км/ч

181

176

186

185

Время разгона с места до 100 км/ч***, с

11,1

11,4

10,9

10,4

Расход топлива по смешанному ездовому циклу****, л/100 км

6,8

7,2

6,8*****

7,2

7,4

Емкость топливного бака, л

50

Размерность шин

195/65R15, 205/55R16, 205/50R17

Примечания:

Допустимое отклонение габаритных размеров ±1%.

Допустимое отклонение массы автомобиля +3%. Нижний предел не ограничивается. Допустимое отклонение максимальной скорости ±5%.

Допустимое отклонение времени разгона +6%. Допустимое отклонение расхода топлива +10%.





* Mасса максимальной комплектации автомобиля с водителем.

** При условии оборудования транспортного средства сцепным устройством в соответствии с требованиями Правил ЕЭК ООН № 55-01. Mасса автопоезда (автомобиль + прицеп с грузом) не может превышать 2405 кг.

*** Замеряются по специальной методике.

**** Получен при испытаниях на беговых барабанах. Служит только для сравнения различных моделей автомобилей и ЭКСПЛУАТАЦИОННОЙ НОРМОЙ НЕ ЯВЛЯЕТСЯ.

Пояснение. Более подробную информацию об указанном расходе топлива cм. в разделе «Фактический расход топлива».

***** В режиме «а» АМТ.







Лада Х-Рей. Фактический расход топлива




Указанный расход топлива автомобиля в смешанном цикле определен в лабораторных условиях (с применением специального измерительного оборудования) в соответствии с требованиями ГОСТ Р 41.101-99 (Правила ЕЭК ООН № 101), служит для сравнения автомобилей различных автопроизводителей и ЭКСПЛУАТАЦИОННОЙ НОРМОЙ НЕ ЯВЛЯЕТСЯ!

Фактический расход топлива автомобиля может отличаться от заявленного производителем в силу воздействия на автомобиль различных объективных и субъективных факторов. К таким факторам относятся: влажность, давление и температура окружающего воздуха, рельеф местности, характеристики дорожного покрытия, направления и скорость ветра, атмосферных осадков, фракционный состав используемого топлива, выбранные передачи КП, продолжительность работы системы кондиционирования салона, положение оконных стекол, давление воздуха в шинах, их размерность, марка и модель, масса перевозимого груза, включая водителя и пассажиров, наличие буксируемого прицепа, его полной массы и аэродинамического сопротивления, стиля вождения водителя (частота и интенсивность продольных и поперечных ускорений, средняя скорость движения автомобиля), наличие в автомобиле системы автозапуска (включая систему подогрева двигателя и/или салона автомобиля), обкатку нового автомобиля (для комплектации с функцией «Подсказчик переключения передач» на период обкатки автомобиля рекомендуется игнорировать требования «Подсказчика переключения передач»).




Также рекомендуется периодически (один раз в месяц/квартал) обнулять показания бортового компьютера автомобиля.

Вследствие продолжительной работы двигателя на холостом ходу (дорожная пробка, длительное время прогрева двигателя и т.д.) и малого пробега автомобиля происходит существенное увеличение показаний бортового компьютера, который рассчитывает средний расход топлива, исходя из учёта часового расхода двигателя и пройденного автомобилем пути (с момента последнего обнуления бортового компьютера). Необходимость обнуления бортового компьютера и периодичность определяется лицом, эксплуатирующим автомобиль.







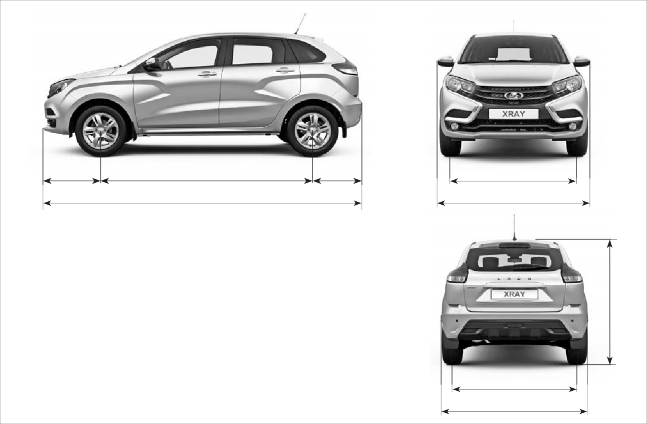

Рис. 10.3. Габаритные (справочные) размеры автомобиля XRAY





Лада Х-Рей. Общие технические характеристики силового агрегата





Технические характеристики дВС







Наименование показателя (характеристики)

Значения показателя (характеристики) для ДВС

H4М

21129

21179

Рабочий объем, см3

1598

1596

1774

Количество цилиндров, шт.

4

4

4

Число клапанов на цилиндр, шт.

4

4

4

Степень сжатия

10,7

10,45

10,3

Октановое число бензина

95

Максимальная мощность двигателя по ГОСТ 14846 [4], кВт

81

78

90

Частота вращения коленчатого вала при максимальной мощности, мин-1

5500

5800

6050

Максимальный крутящий момент по ГОСТ 14846 [4], Н·м

150

148

170

Частота вращения коленчатого вала при максимальном крутящем моменте, мин-1

4000

4200

3700

Минимальная частота вращения на холостом ходу, мин-1



840

Частота вращения коленчатого вала отсечки подачи топлива, мин-1

6200

6200

6200

Нормы токсичности

EURO 5

Минимальная температура пуска холодного двигателя без дополнительных приспособлений, °С




– 27




Технические характеристики КПП

Таблица 3




Тип трансмиссии

4x2, с приводом на передние колеса и межколесным дифференциалом

Коробка передач

АМТ (21827)

МТ (JR5 518)

MT (JR5 523)

MT (JH3 512)

Привод управления коробкой передач

Роботизированная

Тросовый

Передаточные числа

I

3,636

3,727

3,727

3,727

II

1,950

2,048

2,048

2,048

III

1,357

1,321

1,321

1,393

IV

0,941

0,971

0,971

1,029

V

0,784

0,795

0,756

0,756

Задний ход

3,500

3,545

3,545

3,545

Главная передача

3,938

4,500

4,214

4,357







Lada Xray. массы дВС и КПП




Таблица 4




Агрегат

Масса, кг




ДВС

H4М

92,5

21129

110,7

21179

111,0




КПП

МТ (JH3 512)

33,0

МТ (JR5 518, JR5 523)

34,0

АМТ (21827)

33,1







номинальные заправочные объёмы




Агрегат

Объём, л

Топливный бак

50

Система смазки двигателя




4,15 (3,85)*

  • 21129 (масляный картер литой)

  • 21179 (масляный картер литой)

4,15 (3,85)*

  • H4М

4,7 (4,2)*

Система охлаждения двигателя и отопления салона**




7,0 (6,4)

 21179/21129

  • H4М

7,0 (6,3)

Коробка передач:




2,25

 АМТ 21827

  • МТ JH3 512

2,34

 MT JR5 518, JR5 523

2,2

Система гидропривода сцепления и тормоза

0,559

Система гидропривода тормозов (для комплектаций с АМТ)

0,517

Бачок стеклоомывателей

4,7

Бачок расширительный (в комплектации с двигателем 21129)

5,75 (max) – 5,35 (min)

Озонобезопасный фреон R134 «А» в системе кондиционирования

0,475±25








* При первой заправке сухого двигателя (при смене масла и масляного фильтра).

** Не допускается применение смесей охлаждающих жидкостей разных марок.




Lada Xray. Топливо




Допускается использовать только неэтилированные бензины по ГОСТ Р 51866-2002 и ГОСТ 32513-2013.

Предпочтительным топливом для Вашего автомобиля является бензин с октановым числом 95. Этот бензин позволяет достичь номинальных значений мощности, динамики, экономичности и токсичности. При отсутствии возможности использования бензина с октановым числом 95 допускается использовать бензин с октановым числом не ниже 92.

моторное масло




В приведенной ниже таблице 1 определите уровень качества и класс вязкости масла, предписанного для Вашего автомобиля в соответствии с имеющимся температурным диапазоном эксплуатации. В случае необходимости – замените масло. Для этого обратитесь к дилеру LADA.




Используйте только рекомендованные рабочие и смазывающие жидкости. Для получения информации о рекомендованных рабочих и смазывающих жидкостях обратитесь к дилеру LADA.
