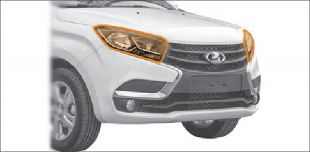

откройте капот и снимите крышку фары, повернув ее против часовой
стрелки;
-
отсоедините колодку проводов от лампы;
-
выведите из пазов усики пружинного фиксатора;
-
выньте лампу.
Работы по установке новой галогеновой лампы проводите в обратном
порядке в перчатках, во избежание оставления следов на колбе лампы.
Для снятия лампы дальнего света проделайте следующие действия:
-
снимите крышку, повернув ее против часовой стрелки;
-
отсоедините колодку проводов от лампы;
-
выведите из пазов усики пружинного фиксатора;
-
выньте лампу.
Работы по установке новой галогеновой лампы проводите в обратном
порядке в перчатках, во избежание оставления следов на колбе лампы.
Для снятия лампы указателя поворота проделайте следующие действия:
-
поверните патрон против часовой стрелки и выньте его из посадочного
места в сборе с лампой;
-
выньте лампу из патрона поворотом против часовой стрелки. Установку
новой лампы проводите в обратном порядке.
В качестве источников света дневного ходового огня и габаритного
огня применены светоизлучающие диоды. В случае выхода из строя
светодиодов блок-фара заменяется полностью на специализированной
станции технического обслуживания.
задние фонари
Внимание!
Во время снятия или установки заднего фонаря не допускается
прикладывать чрезмерные усилия и наносить удары по поверхности
рассеивателя, т.к. это может привести к разрушению сварного шва и
потере герметичности заднего фонаря.

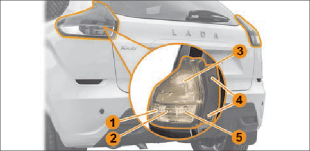

рис. 8.12. задние фонари
Для замены лампы в заднем фонаре сначала необходимо снять сам
фонарь, для этого (рис. 8.12):
-
откройте дверь задка, обеспечив доступ к самонарезающим винтам 4 и
винту 7 (рис.
8.13) крепления фонаря 1 (см.
рис. 8.12);
-
открутите самонарезающие винты 4;
-
открутите винт 7 (см.
рис. 8.13) из багажного отделения, для этого необходимо снять
пластиковую обивку 6,
потянув ее в направлении, указанном на рисунке;
-
аккуратно снимите фонарь 1 (см.
рис. 8.12), потянув его на себя;
-
отключите задний фонарь от бортовой сети автомобиля, отсоединив
колодку.

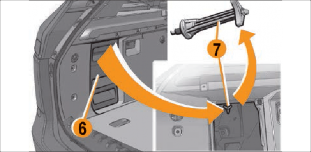

рис. 8.13. Снятие обивки и винта
Для замены ламп заднего хода 5:
-
поверните патрон против часовой стрелки и выньте его из посадочного
места в сборе с лампой;
-
извлеките лампу из патрона, потянув ее на себя;
-
установку новой лампы проводите в обратном порядке.
Для замены ламп указателя поворота 2 и
сигнала торможения/габаритного огня 3:
-
поверните патрон против часовой стрелки и выньте его из посадочного
места в сборе с лампой;
-
извлеките лампу из патрона, повернув ее против часовой стрелки;
-
установку новой лампы проводите в обратном порядке.
После замены ламп сборку и установку заднего фонаря проводите в
обратном порядке.
задний противотуманный фонарь

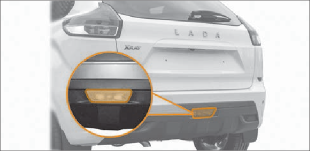

рис. 8.14. задний противотуманный фонарь
Для замены лампы заднего противотуманного фонаря (рис. 8.14):
-
просуньте руку между бампером и кузовом в нижней части автомобиля и
доберитесь до патрона;
-
поверните патрон против часовой стрелки, выведите его из корпуса
фонаря и вывесите на длину жгута проводов;
-
извлеките лампу из патрона, потянув ее на себя.
После смены лампы установку патрона проводите в обратном порядке.
Если замена лампы в заднем противотуманном фонаре вызывает у Вас
затруднение, обратитесь за помощью к дилеру LADA.
-
боковой указатель поворота в зеркале заднего вида
Замену ламп бокового указателя поворота необходимо проводить при
температуре окружающего воздуха не ниже + 20 °С.
Для замены лампы бокового указателя поворота:
-
поверните зеркальный элемент в максимальное боковое положение как
показано на рисунке 8.15;

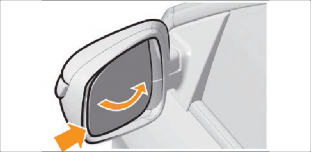

рис. 8.15. зеркальный элемент в максимальном боковом положении
-
через образовавшуюся щель аккуратно отщелкните зеркальный элемент и
извлеките его из корпуса (рис. 8.16);

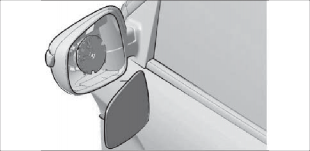

рис. 8.16. Снятие зеркального элемента
-
отсоедините два контакта от нагревательного элемента (рис. 8.17);

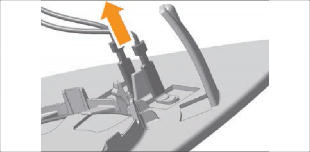

рис. 8.17. Контакты нагревательного элемента
-
снимите накладку зеркала, для этого аккуратно отверткой отщелкните 3
защелки (рис. 8.18 и 8.19);

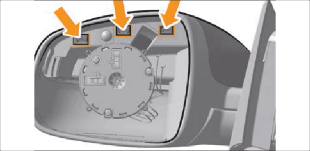

рис. 8.18. защелки накладки зеркала

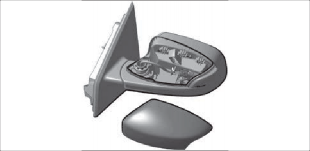

рис. 8.19. Снятие накладки зеркала
-

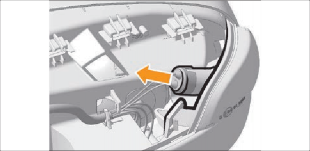

извлеките патрон из его посадочного места (рис. 8.20);
рис. 8.20. извлечение патрона
-

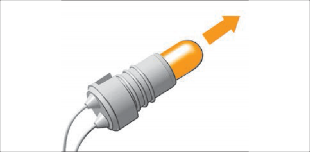

извлеките лампу из патрона, потянув ее на себя (рис. 8.21);
рис. 8.21. извлечение лампы
-
установку новой лампы проводите в обратном порядке;
-
после замены лампы указателя поворота сборку и установку зеркала
заднего вида проводите в обратном порядке.

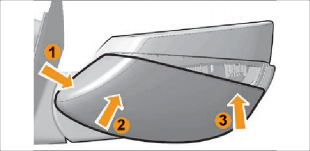

При обратной сборке особое внимание следует обратить на установку
накладки зеркала (рис. 8.22), для установки накладки необходимо:
-
аккуратно вставить и выровнить накладку в направлениях
1 и 2;
-
затем нажать на накладку в направлении 3.
рис. 8.22. Установка накладки зеркала
Если замена лампы в боковом указателе поворота в зеркале вызывает у
Вас затруднение, обратитесь за помощью к дилеру LADA.
дополнительный сигнал торможения

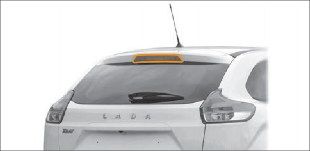

рис. 8.23. дополнительный сигнал торможения
В качестве источников света дополнительного сигнала торможения (рис.
8.23) применены светоизлучающие диоды. В случае выхода из строя
светодиодов дополнительный сигнал торможения заменяется полностью у
дилера LADA.
Фонарь освещения номерного знака

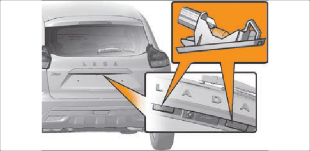

рис. 8.24. Фонарь освещения номерного знака
Для замены лампы в фонаре (рис. 8.24):
-
вставьте плоскую отвертку в паз с правой стороны фонаря, аккуратно
сдвиньте его влево и выведите пружинную защелку-фиксатор из
зацепления;
-
извлеките лампу из фонаря, потянув ее вниз.
После замены лампы сборку и установку фонаря освещения номерного
знака проводите в обратном порядке.
Противотуманная фара

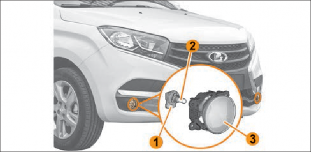

рис. 8.25. Противотуманная фара
-
– Патрон лампы.
-
– Лампа.
-
– Противотуманная фара.
Замену ламп в противотуманных фарах рекомендуется производить у
дилера LADA (с использованием подъемника).
Плафоны освещения багажного отделения, вещевого ящика
рис. 8.26. Плафон освещения вещевого ящика
-
– Плафон.
-
– Паз.
-
– Лампа.
Для замены лампы в плафоне (рис. 8.26):
-
выньте плафон 1 из
посадочного места, для чего вставьте отвертку в паз 2,
аккуратно отожмите плафон наружу;
-
извлеките лампу 3 из
плафона, потянув ее на себя.
После замены лампы установите зацеп плафона в посадочное место и
прижмите противоположную сторону плафона до фиксации.
Внимание!
для исключения возможности короткого замыкания перед заменой лампы
снимите клемму аккумуляторной батареи.
