Лада Х-Рей. Наружные зеркала заднего вида

рис. 3.12. регулировка наружных зеркал заднего вида с механическим приводом

Для уменьшения отвлечения водителя и улучшения удобства пользования мультимедийной системой на рулевом колесе располагаются дополнительные, дистанционные органы управления мультимедийным оборудованием (рис. 3.11).

1. – Ручка.

2. – Зеркало заднего вида.

Сферические наружные зеркала заднего вида увеличивают поле обзора, при этом отраженные предметы представляются дальше, чем они находятся на самом деле.

По этой причине зеркала могут быть ограниченно использованы для оценки расстояния до находящихся сзади объектов. Зеркала заднего вида 2 с механическим приводом (рис. 3.12) регулируются поворотом ручки 1 в соответствующую сторону.

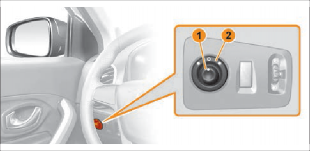

рис. 3.13. регулировка зеркал заднего вида с электроприводом

(в вариантном исполнении).

1. – Рукоятка переключателя.

2. – Корпус переключателя.

В вариантном исполнении регулировка зеркал заднего вида осуществляется при помощи электропривода.

Для активации привода левого (правого) зеркала поверните рукоятку 1 (рис. 3.13) влево (вправо), совместив метку на рукоятке с левой (правой) меткой на корпусе 2 переключателя. Регулировка зеркала осуществляется перемещением рукоятки 1 в соответствующую сторону.

Центральная метка на корпусе – нейтральное положение.

Внимание!

В зимних условиях возможно замерзание попавшей внутрь корпуса наружных зеркал воды, что может привести к повышенным усилиям или ограничениям регулировки положения зеркал. не применяйте чрезмерные усилия или дополнительный инструмент для изменения положения зеркал, это приведет к повреждению зеркал и механизмов

регулировки. дождитесь разморозки механизмов (используйте, например, обогрев зеркал, мойку автомобиля в теплом помещении и т.д.) и отрегулируйте зеркала в нужное для вас положение. Продуйте зеркала от остатков воды сжатым воздухом. При очистке наружных зеркал от снега, старайтесь, чтобы снег не попадал внутрь корпусов зеркал.

Лада Х-Рей. Внутреннее зеркало

Внутреннее зеркало (рис. 3.14) заднего вида регулируется поворотом его вокруг шарнирной опоры.

При ослеплении в ночное время светом фар движущегося сзади транспорта установите зеркало в противоослепляющее положение нажатием рычага на нижней части его корпуса.

рис. 3.14. Внутреннее зеркало заднего вида

Предупреждение!

При настройке зеркала в противоослепляющее положение для ночной езды возможно ухудшение четкости обзора.

Подогрев и складывание зеркал

При работающем двигателе обогрев наружных зеркал (в вариантном исполнении) обеспечивается одновременно с обогревом заднего стекла при включении соответствующего включателя.

При необходимости (во время стоянки) наружные зеркала могут быть сложены.

Для этого следует прижать корпус зеркала к кузову автомобиля вручную. Чтобы вернуть зеркало в рабочее положение, нужно слегка надавить на его корпус в обратном направлении.

Лада Х-Рей. Переключатель электрокорректора света фар

Перед началом эксплуатации автомобиля с включенным ближним светом убедитесь в правильности положения колесика переключателя электрокорректора угла наклона света фар (рис. 3.15) в зависимости от состояния нагрузки автомобиля:

0 – водитель или водитель + передний пассажир;

1. – водитель + 4 пассажира или водитель + груз в багажном отделении 100 кг;

2. – водитель + 4 пассажира + груз в багажном отделении 50 кг.

рис. 3.15. Колесико переключателя электрокорректора угла наклона света фар

При необходимости откорректируйте наклон светового пучка ближнего света фар поворотом колесика переключателя до совмещения одной из меток (цифры) на шкале, соответствующей состоянию нагрузки автомобиля, с меткой на корпусе. При установке колесика переключателя в положение за

пределами рекомендуемых меток (цифр) на шкале возможно проявление следующих негативных эффектов:

• асинхронность наклона пучка ближнего света правой и левой блок-фар (что не является дефектом);

• недостаточная дальность освещения дорожного полотна.
