LADA VESTA. КАРКАС ПАНЕЛИ ПРИБОРОВ - СНЯТИЕ, УСТАНОВКА

Каркас панели приборов - это базовая деталь панели приборов несущая на себе эргономические и декоративные функции, на которую монтируются органы управления и контроля систем автомобиля, элементы комфорта.

Каркас панели приборов устанавливается на поперечину панели приборов и крепится к ней винтами.

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Снять облицовки стоек ветрового окна, облицовку туннеля пола переднюю в соответствии с требованиями раздела 11 данной ТИ.

Снять кожухи вала рулевого управления, отсоединить вал рулевого управления от поперечины панели приборов, опустить вал на пол салона, в соответствии с требованиями раздела 14 данной ТИ.

Отвернуть винты 3, рисунок 15-1, крепления щитка 1 панели приборов, снять щиток (головка сменная Torx T20, вороток).

Отвернуть винты 4 крепления комбинации 2 приборов, снять комбинацию приборов отсоединив от нее колодку жгута проводов панели приборов (головка сменная Torx T20, удлинитель, вороток).

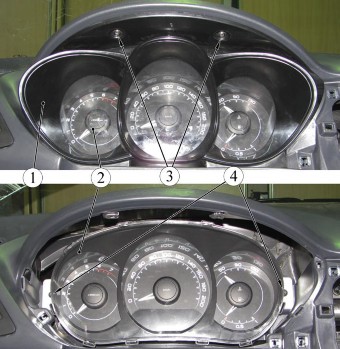

Рисунок 15-1 - Крепление щитка и комбинации панели приборов:

1 - щиток панели приборов;

2 - комбинация приборов;

3 - винт крепления щитка панели приборов;

4 - винт крепления комбинации приборов


Снять боковую левую и центральную облицовку панели приборов отсоединив колодку жгута проводов панели приборов от выключателя аварийной сигнализации (отвертка плоская).

Отвернуть винты 2, рисунок 15-2, крепления центрального дефлектора 1 панели приборов (головка сменная Torx T20, вороток).

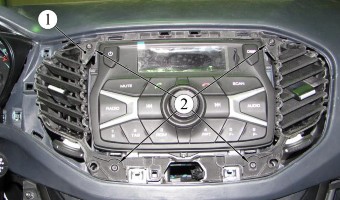

Рисунок 15-2 - Крепление центрального дефлектора панели приборов:
1 - дефлектор;
2 - винт крепления мультимедийной системы



Отвернуть винты 2, рисунок 15-3, крепления проигрывателя 1 мультимедийной системы, извлечь проигрыватель из панели приборов отсоединив кабели и колодки жгута проводов панели приборов от проигрывателя (головка сменная Torx T20, вороток).

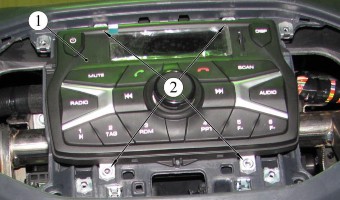

Рисунок 15-3 - Крепление проигрывателя мультимедийной системы:
1 - проигрыватель мультимедийной системы;
2 - винт крепления проигрывателя



Открыть крышку вещевого ящика, извлечь плафон освещения вещевого ящика из посадочного отверстия, отсоединить колодку жгута проводов панели приборов от плафона (отвертка плоская).

Отвернуть пять винтов 2, рисунок 15-4, крепления вещевого 1 ящика к панели 3 приборов, снять вещевой ящик (головка сменная Torx 20, вороток).

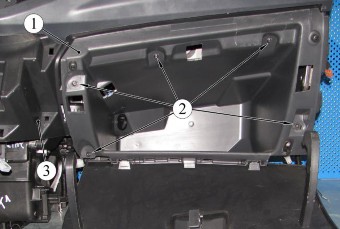

Рисунок 15-4 - Крепление вещевого ящика:
1 - вещевой ящик;
2 - винт крепления вещевого ящика;
3 - панель приборов



Снять боковую облицовку панели приборов правую, отсоединив от выключателя подушки безопасности, расположенного на облицовке, колодку жгута проводов панели приборов.

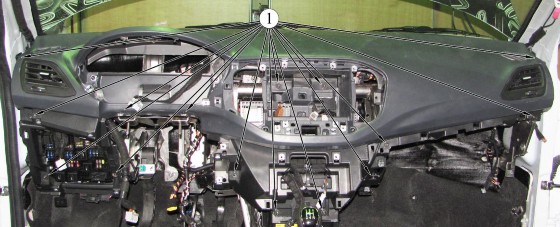

Рисунок 15-5 - Каркас панели приборов:
1 - винт крепления каркаса панели приборов (15 шт.)

Отвернуть пятнадцать винтов 1, рисунок 15-5, крепления каркаса панели приборов к поперечине панели приборов, снять каркас панели приборов с поперечины, извлечь из салона автомобиля (головка сменная Torx 20, вороток).

Установку каркаса панели приборов выполнять в порядке обратном снятию.
