Лава Веста. Ключ зажигания с пультом дистанционного управления

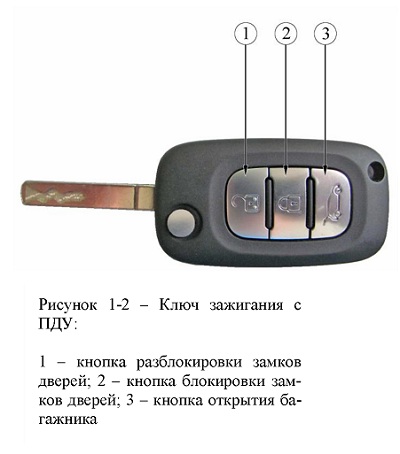

Внешний вид ключа зажигания с ПДУ показан на рисунке 1-2.









Ключ зажигания с ПДУ предназначен для:

- ручной блокировки и разблокировки дверей автомобиля;

- для запуска и остановки двигателя;

- дистанционной блокировки всех дверей и включения режима охраны при нажатии на кнопку блокировки;

- дистанционной разблокировки всех дверей и выключения режима охраны при нажатии на кнопку разблокировки;

- дистанционной разблокировки / открытия багажника при нажатии на кнопку открытия багажника.

Электронная плата ПДУ имеет в своем составе (рисунки 1-3, 1-4):

- микросхему транспондера, которая содержит уникальный код ключа для радиочастотного (РЧ) доступа и противоугонной функции;

- антенну, которая обеспечивает коммуникацию транспондера на частоте 433 МГц;

- катушку, которая обеспечивает коммуникацию транспондера на частоте 125 кГц и питание микросхемы транспондера во время включенной противоугонной функции.

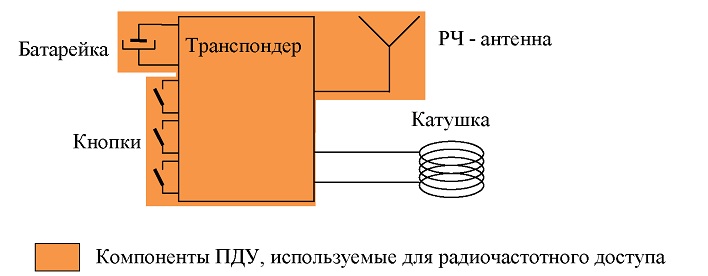

Рисунок 1-3 - Состав ПДУ

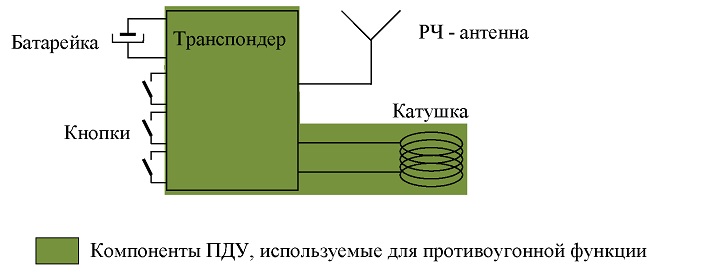

Рисунок 1-4 - Состав ПДУ




Система контроля доступа способна распознавать до 4-х ключей.
