Лава Веста. СИСТЕМА КОНТРОЛЯ ДОСТУПА - УСТРОЙСТВО, ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ







Работы проводить в соответствии с требованиями инструкции по охране труда для слесарей, действующей на предприятии.

1 Устройство

Система контроля доступа автомобиля предназначена для обеспечения функции иммобилизации (противоугонной функции автомобиля) и дистанционного управления замками дверей.

В состав системы контроля доступа входят:

- ключ зажигания с пультом дистанционного управления (ПДУ);

- антенна иммобилизатора (базовая станция транспондера);

- ЦБКЭ (контроллер ВСМ);

- контроллер ЭСУД (КСУД).

Для обеспечения функции иммобилизации и дистанционного управления замками дверей в ключ зажигания, ЦБКЭ и контроллер ЭСУД должен быть записан код системы контроля доступа, после чего они становятся "своими" для данного автомобиля. В это состояние указанные элементы переходят после выполнения процедуры обучения (кодирования) (см. п.3 данной инструкции).

Режимы работы системы отображаются с помощью сигнализатора выключателя блокировки дверей в блоке выключателей.

Схема электрических соединений системы контроля доступа на автомобиле LADA VESTA приведена на рисунке 1-1.

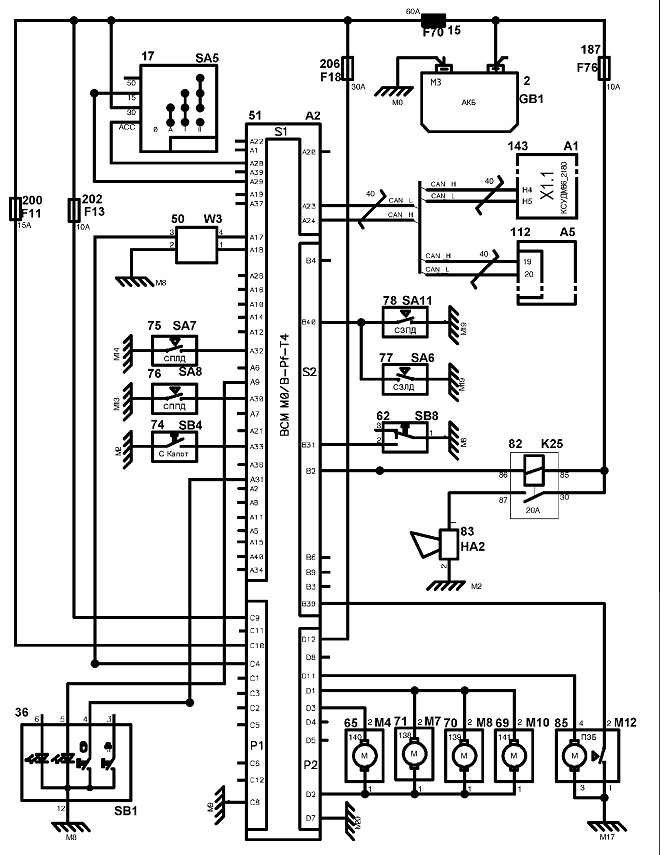

Рисунок 1-1 - Схема электрических соединений системы контроля доступа на а/м LADA VESTA (21803-013-51):
2 - батарея аккумуляторная; 15 - предохранитель 60 А (F70); 17 - выключатель зажигания; 36 - блок выключателей; 50 - антенна иммобилизатора (базовая станция транспондера); 51 - ЦБКЭ (контроллер ВСМ); 62 - выключатель привода замка багажника; 65 - замок передней левой двери; 69 - замок передней правой двери; 70 - замок задней левой двери; 71 - замок задней правой двери; 74 - выключатель охранной сигнализации в подкапотном пространстве; 75 - выключатель передней левой двери; 76 - выключатель передней правой двери; 77 - выключатель задней левой двери; 78 - выключатель задней правой двери; 82 - реле тревожного звукового сигнала; 83 - тревожный звуковой сигнал; 85 - замок крышки багажника; 112 - комбинация приборов; 143 - контроллер ЭСУД;
187 - предохранитель 10 А (F76); 200 - предохранитель 15 А (F11); 202 - предохранитель 10 А (F13); 206 - предохранитель 30 А (F18)









Рисунок 1-1 - Схема электрических соединений системы контроля доступа на а/м LADA VESTA (21803-013-51):
- место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;
- место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке
