Лава Веста. БЛОК "ЭРА ГЛОНАС" - СНЯТИЕ /
УСТАНОВКА
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом.
Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи
(ключ гаечный 10).
Снять корпус вещевого ящика панели приборов в соответствии с требованиями ТИ
3100.25100.20589.
Отсоединить от блока 1, рисунок 21-1, "ЭРА ГЛОНАС" два разъема 2 жгута
проводов панели приборов.

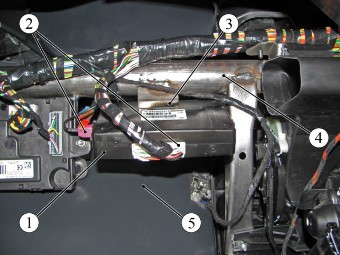

Рисунок 21-1 - Установка блока "ЭРА ГЛОНАС" на автомобиль (вид на панель
приборов со стороны моторного отсека):
1 - блок "ЭРА ГЛОНАС";
2 - разъем жгута проводов панели приборов;
3 - кронштейн поперечины панели приборов;
4 - поперечина панели приборов;
5 - корпус вещевого ящика панели приборов
Отсоединить блок "ЭРА ГЛОНАС" от кронштейна 3 поперечины 4 панели приборов и
снять с автомобиля.
Установка
Установку блока "ЭРА ГЛОНАС" на автомобиль выполнять в порядке обратном
снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934-2006 пп. 1.19.21.3, 1.19.21.6 в объеме
выполненных работ.
