Лава Веста. Антенна с кабелем антенны в сборе

19.2

Лава Веста. Антенна с кабелем антенны в сборе

Снятие

Снять плафон 1, рисунок 19-5, освещения салона в соответствии с требованиями раздела 16 настоящей технологической инструкции.

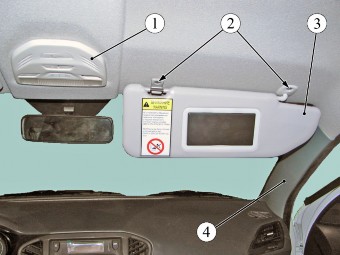

Рисунок 19-5 - Снятие антенны:

1 - плафон освещения салона;

2 - винт;

3 - козырек противосолнечный правый;

4 - обивка стойки ветрового окна правая

Отвернуть два винта 2 и снять козырек 3 противосолнечный правый (насадка Т20, отверт-
ка).
Снять обивку 4 стойки ветрового окна правую, преодолев сопротивление держателей (отвертка плоская).

Отсоединить разъемы 1 и 2, рисунок 19-6, кабеля антенны от разъемов жгута 5 панели приборов.

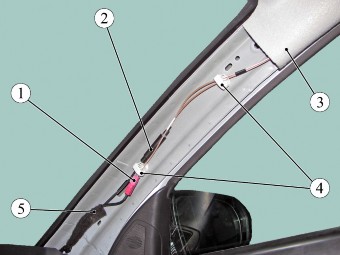

Рисунок 19-6 - Элементы крепления кабеля антенны:

1 - разъем кабеля антенны навигационной системы;

2 - разъем кабеля антенны радиоаппарата;

3 - обивка крыши;

4 - элемент крепления кабеля антенны;

5 - жгут проводов панели приборов

Извлечь кабель антенны из двух элементов 4 крепления на правой стойке ветрового окна. Снять две заглушки 1, рисунок 19-7, поручня правого переднего (отвертка плоская). Отвернуть два винта 2 и снять поручень 3 правый передний (насадка Т20, отвертка).

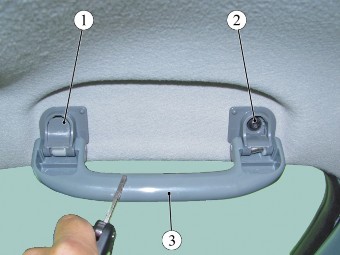

Рисунок 19-7 - Крепление поручня правого переднего:

1 - заглушка;

2 - винт;

3 - поручень правый передний

Отвернуть гайку 1, рисунок 19-8, крепления антенны к панели крыши, снять шайбу 2 (головка сменная 22, удлинитель, вороток).

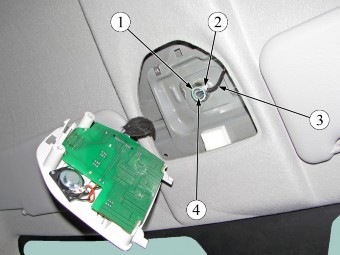

Рисунок 19-8 - Элементы крепления антенны:

1 - гайка крепления антенны;

2 - шайба;

3 - кабель антенны;

4 - антенна

Осторожно отогнуть правую переднюю часть обивки крыши, избегая перегибов обивки. Отсоединить два хомута крепления кабеля антенны к кузову (отвертка плоская).

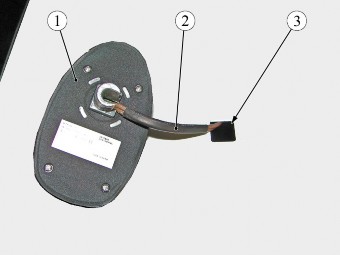

Рисунок 19-9 - Элементы крепления антенны (вид со стороны крыши):

1 - антенна;

2 - кабель антенны;

3 - отверстия в панели крыши для установки антенны

Извлечь антенну 1, рисунок 19-9, из отверстия 3 в панели крыши совместно с кабелем 2 антенны.

Установка
Установку антенны с кабелем антенны в сборе выполнять в порядке обратном снятию.

19.3

Лава Веста. Громкоговорители

Снятие и установку громкоговорителей передних и задних проводить в соответствии с требованиями разделов по разборке и сборке соответственно передних и задних дверей ТИ 3100.25100.20589.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934-2006 пп. 1.19.21.3, 1.19.21.6 в объеме выполненных работ.
