19

Лава Веста. ЭЛЕМЕНТЫ МУЛЬТИМЕДИЙНОЙ И НАВИГАЦИОННОИ СИСТЕМЫ -СНЯТИЕ/УСТАНОВКА
19.1

Лава Веста. Радиоприемник и проигрыватель звуковых файлов, оборудование мультимедийное навигационное

Автомобиль комплектуется радиоприёмником и проигрывателем звуковых файлов или оборудованием мультимедийным навигационным. Операции по снятию данных радиоаппаратов с автомобиля и установке на автомобиль идентичны.

Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Отсоединить центральную накладку 1, рисунок 19-1, от панели 2 приборов, преодолев сопротивление фиксаторов.

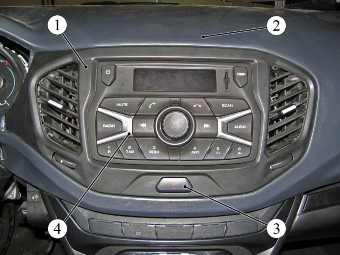

Рисунок 19-1 - Снятие центральной накладки панели приборов:

1 - центральная накладка панели приборов;

2 - панель приборов;

3 - кнопка аварийной сигнализации;

4 - радиоприемник и проигрыватель звуковых файлов

Отсоединить разъем жгута проводов панели приборов от разъема кнопки 3 аварийной сигнализации, установленной на центральной накладке, и снять центральную накладку панели приборов.

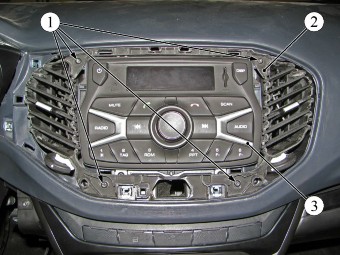

Рисунок 19-2 - Снятие центрального сопла вентиляции кузова:

1 - винт самонарезающий;

2 - центральное сопло вентиляции кузова;

3 - радиоприемник и проигрыватель звуковых файлов

Отвернуть четыре винта 1, рисунок 19-2, самонарезающих и снять центральное сопло

2 вентиляции кузова (насадка Т20, отвертка).

Отвернуть четыре винта 1, рисунок 19-3, самонарезающих и извлечь радиоприемник и проигрыватель звуковых файлов 2 из гнезда панели 3 приборов (насадка Т20, отвертка).

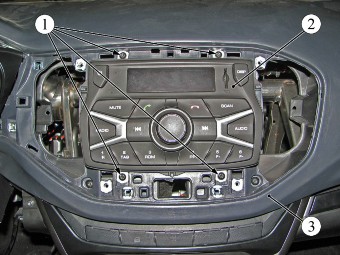

Рисунок 19-3 - Снятие радиоприемника и проигрывателя звуковых файлов:

1 - винт самонарезающий;

2 - радиоприемник и проигрыватель звуковых файлов;

3 - панель приборов

Отсоединить колодки 1 и 2, рисунок 19-4, жгута проводов панели приборов от разъемов радиоприемника и проигрывателя звуковых файлов 5.

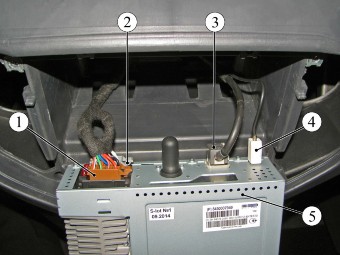

Рисунок 19-4 - Отсоединение колодок и разъемов жгутов проводов от радиоприемника и проигрывателя звуковых файлов:

1, 2 - колодка жгута проводов панели приборов;

3 - разъем кабеля USB;

4 - разъем кабеля антенны;

5 - радиоприемник и проигрыватель звуковых файлов

Отсоединить разъемы 3 кабеля USB и 4 кабеля антенны от разъемов радиоприемника и проигрывателя звуковых файлов.

Отсоединить разъем кабеля блока управления мультимедийной системой на рулевом колесе (при наличии) от разъемов радиоприемника и проигрывателя звуковых файлов.

Снять радиоприемник и проигрыватель звуковых файлов.

Установка

Установить радиоприемник и проигрыватель звуковых файлов в порядке обратном снятию.

Во время установки радиоприемника в гнездо панели приборов контролировать уход проводов в соответствующие отверстия панели приборов в целях исключения их пережатия.
