18.2

Снятие и установка узлов и деталей системы безопасной парковки

18.2.1

Лава Веста. Датчик системы безопасной парковки - снятие и установка

Снятие


Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).

Выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Поднять автомобиль на высоту, удобную для выполнения работы.

Отсоединить разъем датчика 1, рисунок 18-1, системы безопасной парковки от колодки жгута 2 проводов заднего бампера.

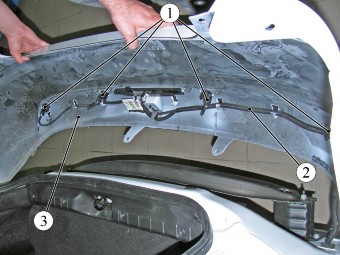

Рисунок 18-1 - Датчики системы безопасной парковки (на снятом заднем бампере):

1 - датчик системы безопасной парковки;

2 - жгут проводов заднего бампера;

3 - бампер задний










Отжать фиксаторы держателя 2, рисунок 18-2, датчика парковки и снять датчик 1 системы безопасной парковки.








Рисунок 18-2 - Элементы датчика системы безопасной парковки:

1 - датчик системы безопасной парковки;

2 - держатель датчика парковки;

А - метка ориентации держателя






При необходимости сжать фиксаторы держателя и снять держатель датчика парковки с заднего бампера.











Установка




Установку датчика системы безопасной парковки выполнять в порядке обратном снятию.

При установке держателя 2, рисунок 18-2, датчика парковки на задний бампер, метка "А" должна находиться в верхнем положении.
18.2.2 Блок управления и сигнализации системы безопасной парковки - снятие и установка
Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Открыть багажник.

Извлечь две кнопки крепления обивки и отвернуть левую обивку 1, рисунок 18-3, арки и боковины (отвертка плоская).

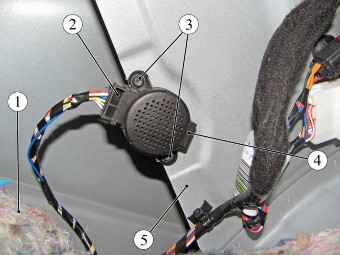

Рисунок 18-3 - Блок управления и сигнализации системы безопасной парковки:

1 - обивка арки и боковины левая;

2 - колодка жгута проводов заднего к блоку управления и сигнализации системы безопасной парковки;

3 - винт самонарезающий;

4 - блок управления и сигнализации системы безопасной парковки:

5 - панель боковины левая










Отсоединить колодку 2 жгута проводов заднего от блока 4 управления и сигнализации системы безопасной парковки.

Отвернуть два винта 3 самонарезающих крепления блока к панели 5 боковины левой и снять блок управления и сигнализации системы безопасной парковки (насадка Т20, отвертка).




Установка

Установку блока управления и сигнализации системы безопасной парковки выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934-2006 пп. 1.19.21.3, 1.19.21.6 в объеме выполненных работ.
