Лава Веста. ПЛАФОН ОСВЕЩЕНИЯ САЛОНА

Лава Веста. ПЛАФОН ОСВЕЩЕНИЯ САЛОНА - СНЯТИЕ / УСТАНОВКА

Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Вставить плоскую отвертку в паз между рамкой 1, рисунок 16-1, плафона освещения салона и обивкой 2 крыши с передней стороны рамки, аккуратно отжать рамку плафона освещения салона, вывести фиксаторы из зацепления и извлечь рамку из гнезда в обивке крыши.

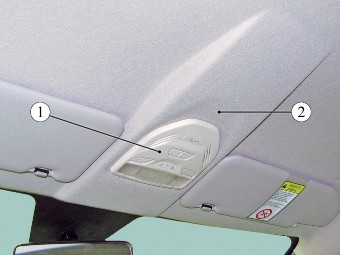

Рисунок 16-1 - Плафон освещения салона:
1 - рамка плафона освещения салона;
2 - обивка крыши

Отвернуть два винта 1, рисунок 16-2, самонарезающих крепления плафона освещения салона (насадка Т20, отвертка).

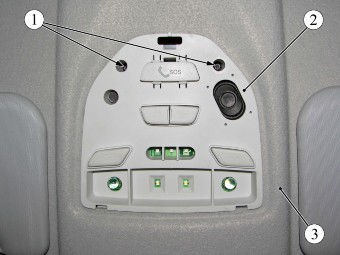

Рисунок 16-2 - Плафон освещения салона со снятой рамкой:
1 - винт самонарезающий;
2 - плафон освещения салона;
3 - обивка крыши

С помощью плоской отвертки через отверстие в задней части плафона вывести из зацепления с кузовом пружинный фиксатор 1, рисунок 16-3, и извлечь плафон 4 освещения салона из гнезда в обивке крыши автомобиля (отвертка плоская).

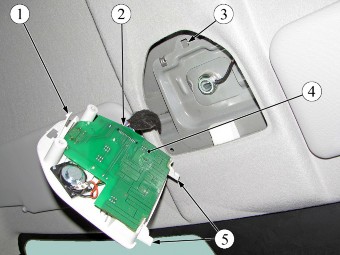

Рисунок 16-3 - Снятие плафона освещения салона:

1 - фиксатор пружинный;

2 - колодка жгута проводов;

3 - гнездо под установку пружинного фиксатора;

4 - плафон освещения салона;

5 - фиксатор

Отсоединить колодку 2 жгута проводов от разъема плафона 4 освещения салона и снять плафон.

Плафон освещения салона выполнен неразборным, и при выходе из строя отдельных его компонентов (лампы освещения салона, громкоговорителя, микрофона, кнопки включения функции), плафон заменяется в сборе.

Установка
Установку плафона освещения салона выполнить в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.21.3, 1.19.21.6 в объеме выполненных работ.
