Лава Веста. СТАРТЕР - СНЯТИЕ / УСТАНОВКА


Снятие


Установить автомобиль на двухстоечный подъемник (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).

Выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять брызговик двигателя в соответствии с требованиями ТИ 3100.25100.20582.

Для автомобилей с МКП

Отвернуть два болта 1, рисунок 3-1, крепления, снять цилиндр 2 гидропривода сцепления, не отсоединяя от трубки 3 гидропривода, и подвесить цилиндр на технологический крючок (головка сменная 13, ключ трещоточный, крючок технологический).

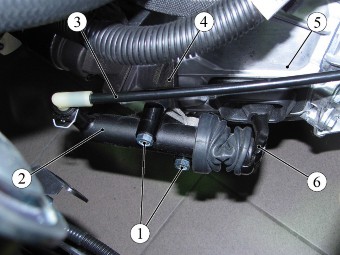

Рисунок 3-1 - Цилиндр гидропривода сцепления:

1 - болт;

2 - цилиндр гидропривода сцепления;

3 - трубка гидропривода сцепления;

4 - кронштейн крепления цилиндра гидропривода сцепления;

5 - коробка передач;

6 - вилка выключения сцепления








Для автомобилей всех комплектаций

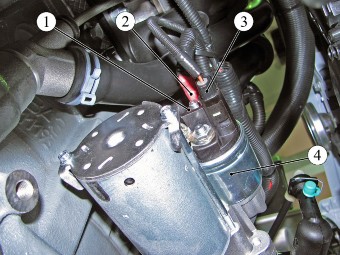

Рисунок 3-2 - Соединение клеммы и колодки жгута проводов со стартером:

1 - гайка;

2 - клемма жгута проводов переднего к стартеру;

3 - колодка жгута проводов переднего к стартеру;

4 - стартер











Отвернуть гайку 1, рисунок 3-2, и отсоединить от тягового реле стартера 4 клемму 2 и колодку 3 жгута проводов (головка сменная 13, удлинитель, ключ трещоточный).

Отвернуть три болта 1, рисунок 3-3, снять кронштейн 2 крепления цилиндра гидропривода сцепления (для автомобилей с МКП) и стартер 3 (головка сменная Torx E10, удлинитель, ключ трещоточный).






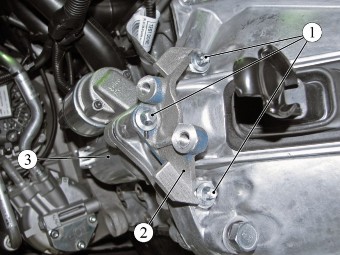

Рисунок 3-3 - Крепление стартера:

1 - болт;

2 - кронштейн крепления цилиндра гидропривода сцепления;

3 - стартер


Установка

Для автомобилей всех комплектаций

Установить стартер 3, рисунок 3-3, кронштейн 2 крепления цилиндра гидропривода (для

автомобилей с МКП) и закрепить его тремя болтами 1. Момент затяжки болтов 18___24 Н.м

(1,8...2,4 кгс.м) (головка сменная Torx E10, удлинитель, ключ трещоточный, ключ моментный).

Для автомобилей с МКП

Установить цилиндр 2, рисунок 3-1, гидропривода сцепления и закрепить двумя болтами 1. Момент затяжки болтов 13_20 Н.м (1,3___2,0 кгс.м) (головка сменная 13, ключ тре-

щоточный, ключ моментный).

Присоединить к тяговому реле стартера 4, рисунок 3-2, клемму 2 и колодку 3 жгута проводов. Момент затяжки гайки 1 крепления клеммы жгута проводов к тяговому реле стартера 18...24 Н.м (1,8...2,4 кгс.м) (головка сменная 13, удлинитель, ключ трещоточный, ключ моментный).

Установить брызговик двигателя в соответствии с требованиями ТИ 3100.25100.20582.

Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями раздела 2 настоящей технологической инструкции.
Предъявить автомобиль ОТК. ОТК проверить работу стартера на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.14.1, 1.19.21.3.
