Лава Веста. СТОЙКА ТЕЛЕСКОПИЧЕСКАЯ ПЕРЕДНЕЙ
ПОДВЕСКИ - СНЯТИЕ И УСТАНОВКА, РАЗБОРКА И СБОРКА
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и выключить зажигание (подъемник электрогидравлический типа
П-3,2Г грузоподъемностью 3,2 т).
Снять переднее колесо в соответствии с требованиями раздела 2 настоящей
ТИ.
Поднять автомобиль на высоту, удобную для выполнения работ.

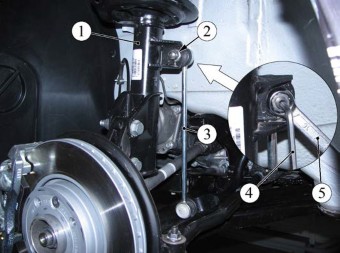

Рисунок 3-1 - Отсоединение стойки стабилизатора от стойки передней
подвески:
1 - стойка передней подвески;
2 - гайка крепления стойки стабилизатора;
3 - стойка стабилизатора поперечной устойчивости;
4 - ключ шестигранный 5;
5 - ключ кольцевой 16
Удерживая от проворачивания палец стойки 3, рисунок 3-1, стабилизатора
отвернуть гайку 2 крепления и отсоединить стойку стабилизатора от стойки
1 передней подвески (ключ шестигранный угловой 5, ключ кольцевой 16).

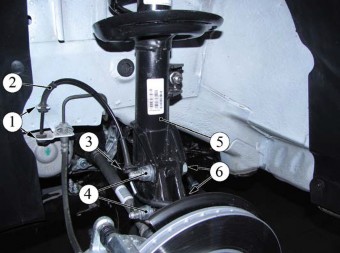

Рисунок 3-2 - Отсоединение поворотного кулака от стойки передней
подвески:
1 - кронштейны крепления жгута проводов датчика скорости колеса на
кузове;
2 - жгут проводов датчика скорости колеса;
3 - кронштейн крепления жгута проводов датчика скорости колеса на стойке
передней подвески;

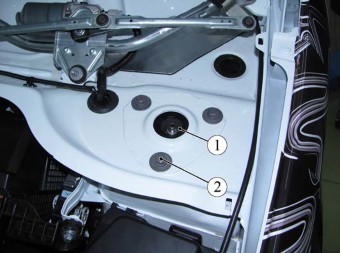

Отвернуть три болта 2, рисунок 3-3, крепления верхней опоры 1 стойки
передней подвески к кузову и снять стойку передней подвески с пружиной и
верхней опорой в сборе (головка сменная 13, вороток). Операцию выполнять
с помощником.
Установить стойку 1, рисунок 3-4, передней подвески с пружиной и верхней
опорой в сборе в приспособление 2 для разборки стоек и сжать пружину
(приспособление для разборки стоек передней подвески).
Удерживая шток стойки от проворачивания отвернуть гайку крепления
верхней опоры к штоку стойки (ключ шестигранный угловой 6, ключ
кольцевой 18).
Снять со стойки опору 3 верхнюю, подшипник 4, прокладку изолирующую 5.
Освободить пружину 7 передней подвески, снять пружину, снять буфер 6
хода сжатия с защитным кожухом в сборе и снять стойку 8 с приспособления
для разборки стоек.

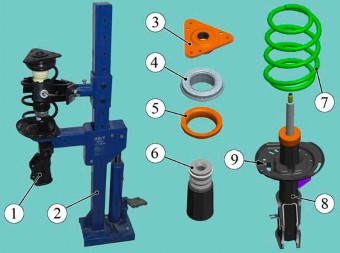

Рисунок 3-4 - Разборка стойки передней подвески:
1 - стойка передней подвески с пружиной и верхней опорой в сборе;
2 - приспособление для разборки стоек передней подвески;
3 - опора верхняя;
4 - подшипник;
5 - прокладка изолирующая;
6 - буфер хода сжатия с защитным кожухом в сборе;
7 - пружина передней подвески;
8 - стойка передней подвески;
9 - упор пружины передней подвески
Установка
Установить стойку 8, рисунок 3-4, передней подвески в приспособление 2
для разборки стоек (приспособление для разборки стоек передней
подвески).
Установить на стойку пружину 7 передней подвески, совместив торец
нижнего витка пружины с упором 9, и сжать пружину.
Установить на стойку передней подвески буфер 6 хода сжатия, прокладку 5
изолирующую, подшипник 4 и верхнюю опору 3.
Удерживая шток стойки от проворачивания, навернуть на шток и затянуть
гайку крепления верхней опоры. Момент затяжки гайки 53.71 Н.м (5,3...7,1
кгс.м) (ключ шестигранный угловой 6, ключ кольцевой 18, насадка сменная
кольцевая 18, ключ моментный).
Освободить пружину и снять стойку передней подвески в сборе с
приспособления для разборки стоек.
Установить стойку в кузов автомобиля и завернуть предварительно три
болта 2, рисунок 3-3, крепления стойки к брызговику кузова. Момент
предварительной затяжки болтов
15 Н.м (1,5 кгс.м) (головка сменная 13, вороток, ключ моментный).
Операцию выполнять с помощником.
Завести ухо поворотного кулака в кронштейн стойки, вставить два болта 6,
рисунок 3-2, крепления и завернуть гайки 4. Момент затяжки гаек 90.120
Н.м (9,0.12,0 кгс.м) (ключ кольцевой 18, головка сменная 18, вороток,
ключ моментный).
Установить жгут 2 проводов датчика скорости в кронштейны 1 крепления на
кузове и в кронштейн 3 на стойке передней подвески.
Установить переднее колесо в соответствии с требованиями раздела 2
настоящей ТИ.
Опустить автомобиль, чтобы он полностью стоял на колесах, и окончательно
затянуть три болта 2, рисунок 3-3, крепления стойки передней подвески к
брызговику. Момент затяжки болтов 18.24 Н.м (1,8.2,4 кгс.м) (головка
сменная 13, вороток, ключ моментный).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934-2006, пп. 1.19.19, 1.19.22 в объеме
выполненных работ.
