Лава Веста. РУЛЕВОЙ МЕХАНИЗМ - СНЯТИЕ И УСТАНОВКА

Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять подрамник передней подвески с рулевым механизмом и стабилизатором поперечной устойчивости в сборе в соответствии с требованиями раздела 6 ТИ 3100.25100.20584.

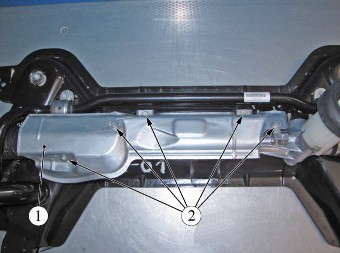

Рисунок 9-1 - Снятие кожуха рулевого механизма:
1 - кожух защитный чехла рейки рулевого механизма;
2 - болт крепления

Отвернуть пять болтов 2, рисунок 9-1, крепления и снять кожух 1 защитный (головка сменная 10, удлинитель, вороток).

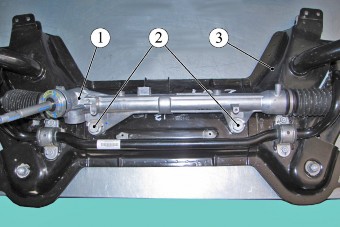

Рисунок 9-2 - Снятие рулевого механизма:
1 - рулевой механизм;
2 - болт крепления рулевого механизма;
3 - подрамник передней подвески

Отвернуть два болта 2, рисунок 9-2, крепления и снять рулевой механизм с рулевыми тягами в сборе (головка сменная 21, удлинитель, вороток).
Установка
Установить рулевой механизм 1, рисунок 9-2, с рулевыми тягами в сборе на подрамник

3 и завернуть болты 2 крепления. Момент затяжки болтов 153.207 Н.м (15,3.20,7 кгс.м) (головка сменная 21, удлинитель, вороток, ключ моментный).

Установить на место кожух 1, рисунок 9-1, защитный чехла рейки рулевого механизма и завернуть болты 2 крепления. Момент затяжки болтов 7_9 Н.м (0,7_0,9 кгс.м) (головка сменная 10, удлинитель, вороток, ключ моментный).

Установить на автомобиль подрамник передней подвески с рулевым механизмом и стабилизатором поперечной устойчивости в сборе в соответствии с требованиями раздела 6 ТИ 3100.25100.20584.

Отрегулировать углы установки передних колес в соответствии с требованиями ТИ 3100.25100.13070.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934-2006, пп. 1.19.19, 1.19.22 в объеме выполненных работ.
