Лава Веста. СИСТЕМА ВПУСКА ВОЗДУХА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

Наружный воздух засасывается через патрубок забора воздуха в резонатор и далее в корпус воздушного фильтра.

Воздушный фильтр (рис. 1.6-01) служит для очистки воздуха от механических частиц. Фильтрующий элемент воздушного фильтра является расходным материалом и имеет ограниченный срок службы. После фильтрующего элемента воздушного фильтра воздух проходит в шланг впускной трубы и дроссельный патрубок.

После дроссельного патрубка воздух направляется в каналы модуля впуска и впускной трубы, а затем в головку цилиндров и в цилиндры.

Дроссельный патрубок с электроприводом системы распределенного впрыска топлива закреплен на модуле впуска. Он дозирует количество воздуха, поступающего во впускную трубу. Поступление воздуха в двигатель дозируется дроссельной заслонкой с электроприводом, управляемой контроллером.

Дроссельный патрубок имеет в своем составе два датчика положения дроссельной заслонки и связанный с ними электропривод.

На модуле впуска двигателя 21129 применяется система изменения длины впускного коллектора, которая позволяет и снизить токсичность отработавших газов.

Регулирование длины впускного коллектора обеспечивает лучшее наполнение камеры сгорания воздухом и соответственно более полное сгорание топливно-воздушной смеси на всем диапазоне оборотов двигателя.

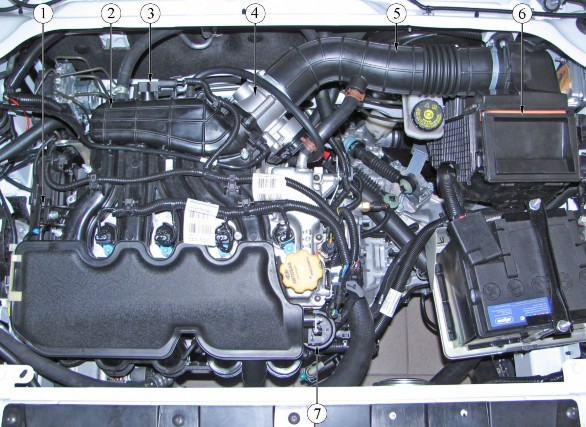

Рис. 1.6-01. Система впуска воздуха двигателя 21129:
1 - электромагнитный клапан управления механизмом заслонок модуля впуска; 2 - модуль впуска; 3 - датчик давления и температуры воздуха; 4 - дроссельный патрубок с электроприводом; 5 - шланг впускной трубы; 6 - воздушный фильтр; 7 - пневмопривод оси воздушных заслонок

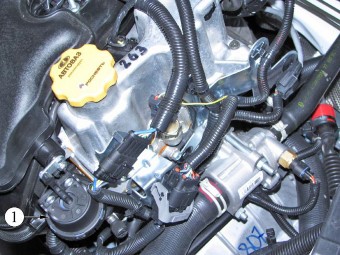

Рис. 1.6-02. Расположение пневмопривода оси воздушных заслонок на двигателе 21129:
1 - пневмопривод оси воздушных заслонок

Переключение с одной длины на другую осуществляется с помощью пневмопривода оси воздушных заслонок (рис. 1.6-02) в зависимости от оборотов двигателя и нагрузки на двигатель.

Управление пневмоприводом осуществляется контроллером ЭСУД по шлангам системы пневмопривода с помощью электромагнитного клапана управления механизмом заслонок модуля впуска (рис. 1.6-03).

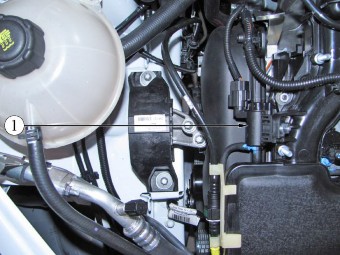

Рис. 1.6-03. Расположение электромагнитного клапана управления механизмом заслонок модуля впуска на двигателе 21129:

1 - электромагнитный клапан управления механизмом заслонок модуля впуска

ХОЛОСТОЙ ХОД (ХХ)

Контроллер управляет частотой вращения коленчатого вала на режиме холостого хода. Исполнительным устройством, дозирующим поступающий воздух в двигатель, является дроссельная заслонка, угол открытия которой на холостом ходу задается контроллером в зависимости от температуры охлаждающей жидкости, включенных потребителей (кондиционер, обогрев сидений, вентилятор и др.) Кроме этого для поддержания оборотов ХХ контроллер управляет УОЗ и топливоподачей. Стоит помнить, что при движении автомобиля с отпущенной педалью акселератора на 1, 2 или 3 передаче заданные обороты ХХ отличаются от заданных оборотов стоящего автомобиля и зависят от температуры охлаждающей жидкости двигателя. Состояние работы двигателя на холостом ходу можно определить по параметрам текущей коррекции ХХ ("Желаемое изменение момента для поддержания холостого хода (интегральная часть)" % и Желаемое изменение момента для поддержания холостого хода (пропорциональная часть)" %) и параметра адаптации момента ("Параметр адаптации регулировки холостого хода" %). Параметр адаптации момента определяется только на прогретом двигателе, но используется как аддитивная добавка во всем температурном диапазоне работы двигателя.
